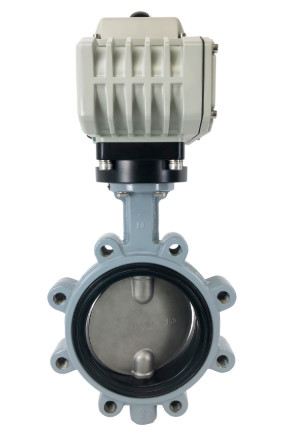

1000Nm 120W इलेक्ट्रिक वाल्व एक्ट्यूएटर, मॉड्यूलेटिंग क्वार्टर टर्न एक्ट्यूएटर

विशेषताएं

• यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
• मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
• वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
• दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
• मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
• थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
• स्व-लॉकिंग सभी धातु गियर ड्राइव, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं
• 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
• CSA UL429 और CSA C22 के अनुसार सूचीबद्ध2, सीई चिह्न, RoHS 3 के अनुरूप

विवरण

डीसीएल आम श्रृंखला विद्युत actuator आम तौर पर एक चौथाई बारी तितली वाल्व, गेंद वाल्व, dampers और स्विंगिंग हथियारों ड्राइव करने के लिए प्रयोग किया जाता है। एक निरंतर शक्ति संकेत प्राप्त करने पर,मोटर एक दिशा में चलाता है और अंतिम चरण कीड़ा गियर ट्रेन के साथ एक सभी धातु गियर बॉक्स के माध्यम से आउटपुट ड्राइव 90 ° घुमाता है. मोटर स्वचालित रूप से आंतरिक कैमों सीमा स्विच हिट द्वारा बंद कर दिया जाता है.मोटर विपरीत दिशा में घूमता है, आउटपुट ड्राइव स्थिति को उलटता है.

ओवर टॉर्क प्रोटेक्टर केवल वैकल्पिक है यदि सटीक आउटपुट टॉर्क की आवश्यकता है।पीटीसी इलेक्ट्रॉनिक हीटिंग घटक भी थर्मोस्टैटिकली नियंत्रित एंटी-कंडेनसेशन हीटर के रूप में प्रयोग किया जाता है जो कंडेनसेशन से क्षति के खिलाफ एक्ट्यूएटर की रक्षा करेगा.

विनिर्देश
