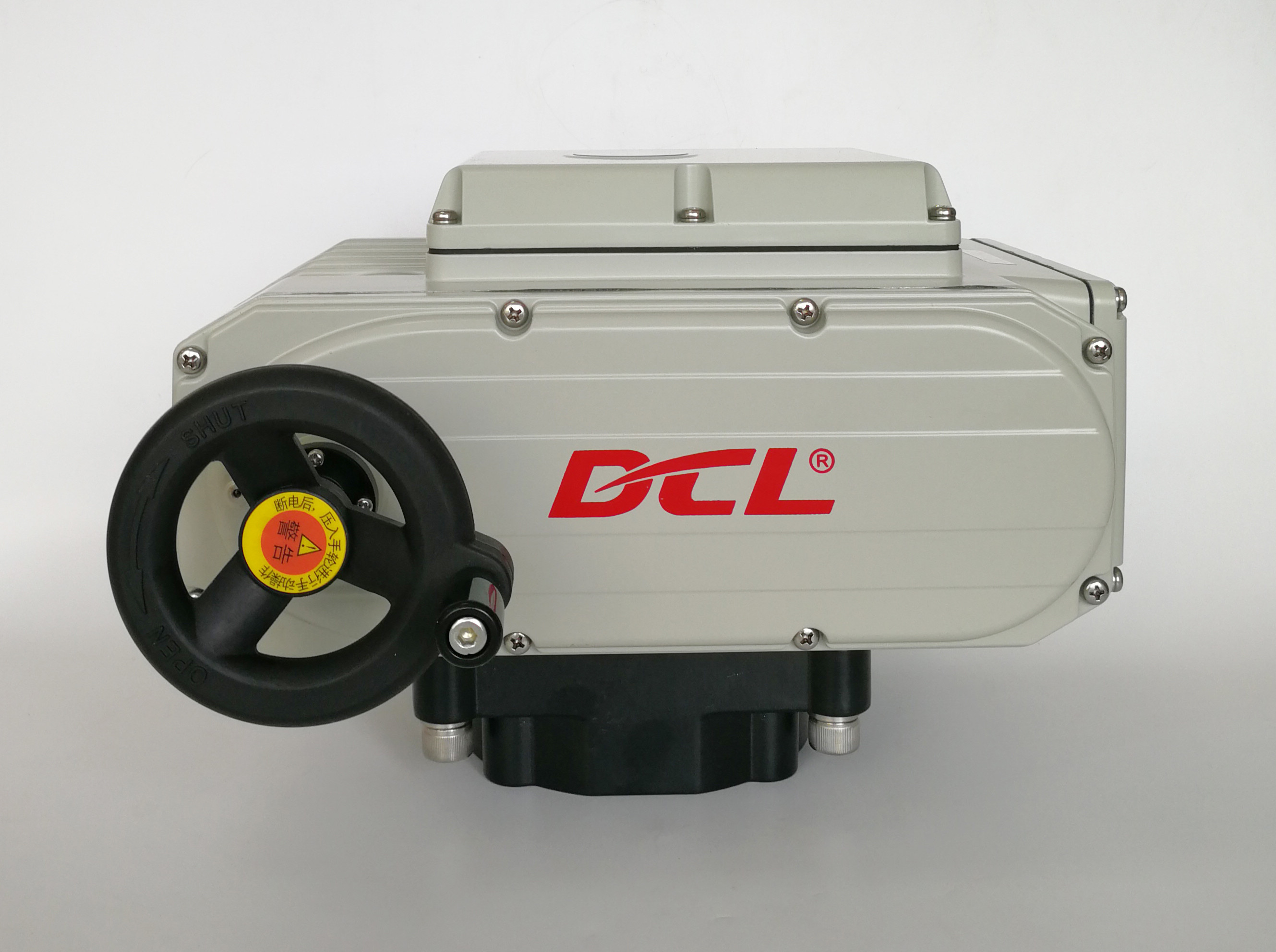

टॉर्क टेस्ट कंट्रोल कॉम्पैक्ट 90° AC110V स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

  • Torque Test Control Compact 90° AC110V Smart Electric Actuator
  • Torque Test Control Compact 90° AC110V Smart Electric Actuator
  • Torque Test Control Compact 90° AC110V Smart Electric Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mA or 2-10V / 1-5V optional Output Signal 4-20mA
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC
प्रमुखता देना

CSA क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

,

AC110V स्मार्ट इलेक्ट्रिक एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

मोर्टम सुरक्षा से अधिक कॉम्पैक्ट स्मार्ट इलेक्ट्रिक एक्ट्यूएटर/मोर्टम परीक्षण नियंत्रण



डीसीएल-05ई~250ई पैरामीटर.pdf



विशेषताएं

  • यांत्रिक सीमाओं के साथ चौथाई मोड़
  • मोटर/कंट्रोल बॉक्स/हाउसिंग का एकीकृत डिजाइन ताकि पूरे एक्ट्यूएटर को कॉम्पैक्ट बनाया जा सके
  • स्मार्ट फुल पॉट कंट्रोलर के टॉर्क परीक्षण फ़ंक्शन द्वारा टॉर्क से अधिक सुरक्षा
  • नियंत्रण पैक के लिए परीक्षण किए गए EFT, ESD और उच्च वोल्टेज वृद्धि के साथ उच्च प्रदर्शन EMC
  • थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
  • मौसम के सबूत IP67 और NEMA 4X के साथ कठोर उच्च दबाव डाई कास्ट एल्यूमीनियम आवास
  • उपलब्ध वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक
  • मैनुअल ओवरराइडिंग वाइंड वाइंड व्हील के साथ
  • UL और CSA मानक/CE चिह्नित/RoHS 3.0 के अनुसार CSA प्रमाणन पारित

विनिर्देश

प्रकार DCL-05E डीसीएल-10ई डीसीएल-20ई डीसीएल-40ई डीसीएल-60ई डीसीएल-100ई डीसीएल-200ई डीसीएल-300ई
शक्ति AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50 एनएम 100 एनएम 200 एनएम 400 एनएम 600 एनएम 1000 एनएम 2000 एनएम 3000 एनएम
अभिनय का समय 20S 30S 30S 30S 45S 30S 90S 110S
घुमावदार कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर शक्ति 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/0.16A 2.12/0.57/0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5 किलो 4.5 किलो 9 किलो 9.5 किलो 10 किलो 19 किलो 19.5 किलो 20 किलो
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिंगल 4-20mADC
मूलभूत त्रुटि ± 1% से अधिक नहीं
परस्पर त्रुटि 1% से अधिक नहीं
मृत अंतरिक्ष 0.5%-5.0% समायोज्य
शमन विशेषता 0 बार
एक्ट्यूएटर में दोहराने वाली त्रुटि ≤ 1%
अछूता प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज वर्ग का सामना करना AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण 360° किसी भी कोण पर
विद्युत इंटरफेस दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए
परिवेश का तापमान -20°C~+55°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।





विवरण

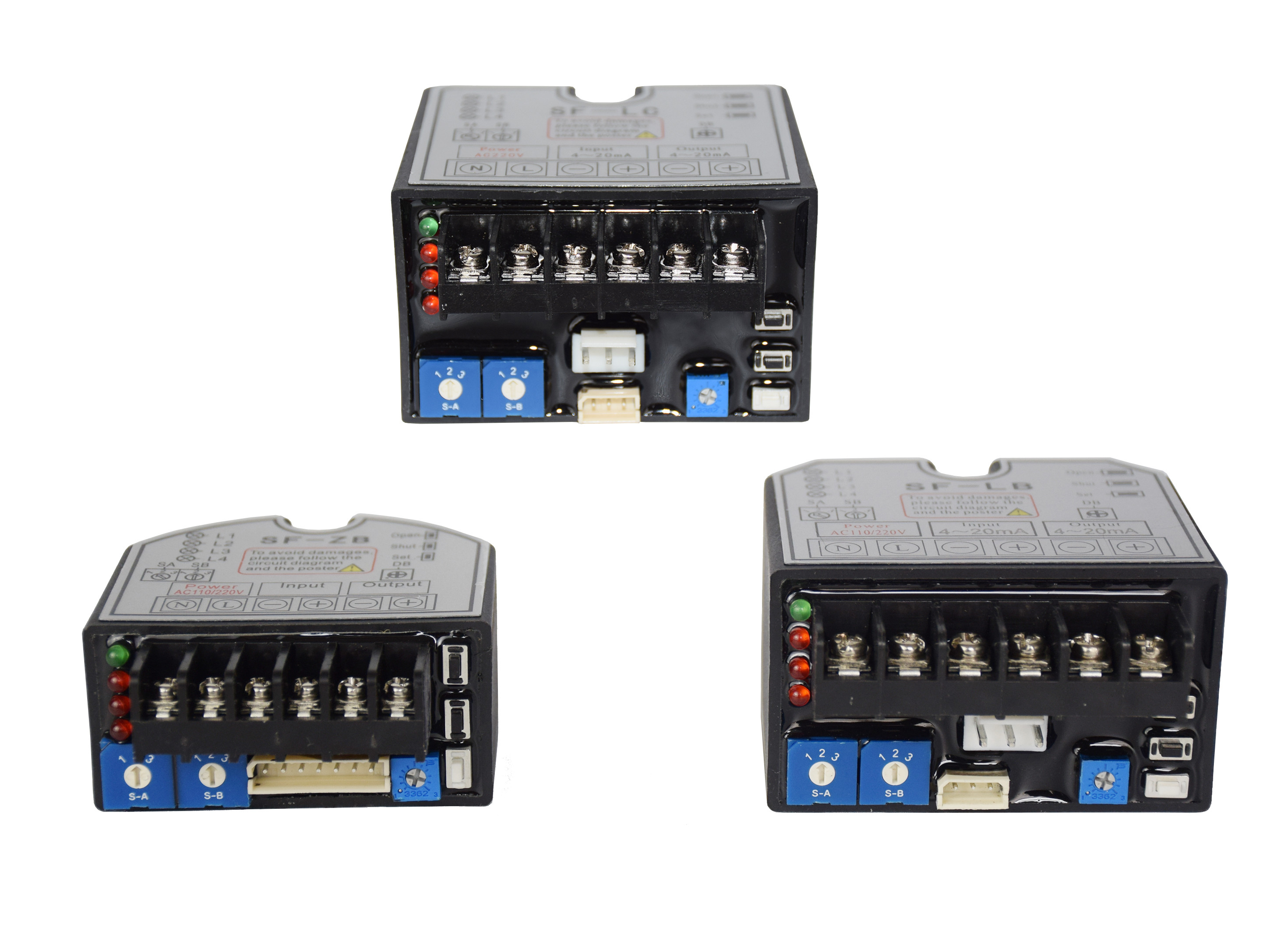

डीसीएल स्मार्ट मॉड्यूलिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर एक इलेक्ट्रिक पोजिशनिंग सिस्टम ((ईपीएस) पोजिशनिंग से लैस है।आउटपुट ड्राइव के कोण 4-20mA या 2-10V या 1-5V इनपुट नियंत्रण संकेत के आनुपातिक है. मोटर के वर्तमान भी स्मार्ट नियंत्रक द्वारा निगरानी की जाती है. जब मोटर ठप हो जाता है, तो वर्तमान अचानक तेजी से बढ़ जाएगा.नियंत्रक बढ़ते करंट प्राप्त करने के बाद 3 सेकंड के लिए मोटर शक्ति काट देगायह इलेक्ट्रॉनिक ओवर टॉर्क प्रोटेक्शन है, जो मैकेनिकल ओवर टॉर्क प्रोटेक्शन से अधिक सटीक है।

एक्ट्यूएटर को यूएल और सीएसए मानक के अनुसार सीएसए द्वारा कठोर परीक्षण किया गया है। सभी श्रृंखलाओं के लिए शुल्क दर 70% से अधिक हो सकती है।ईपीएस प्रणाली स्व-केलिब्रेटिंग है जो वस्तुतः "शिकार" को समाप्त करती है और मानक के रूप में एक आउटपुट स्थिति निगरानी संकेत प्रदान करती है.

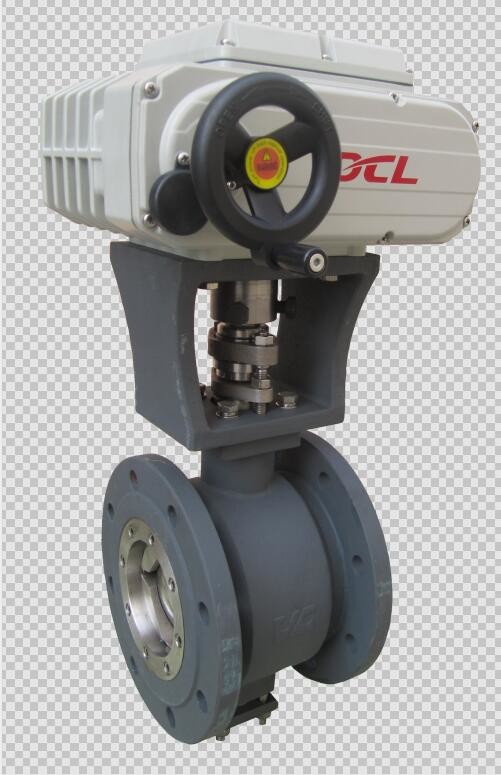

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
