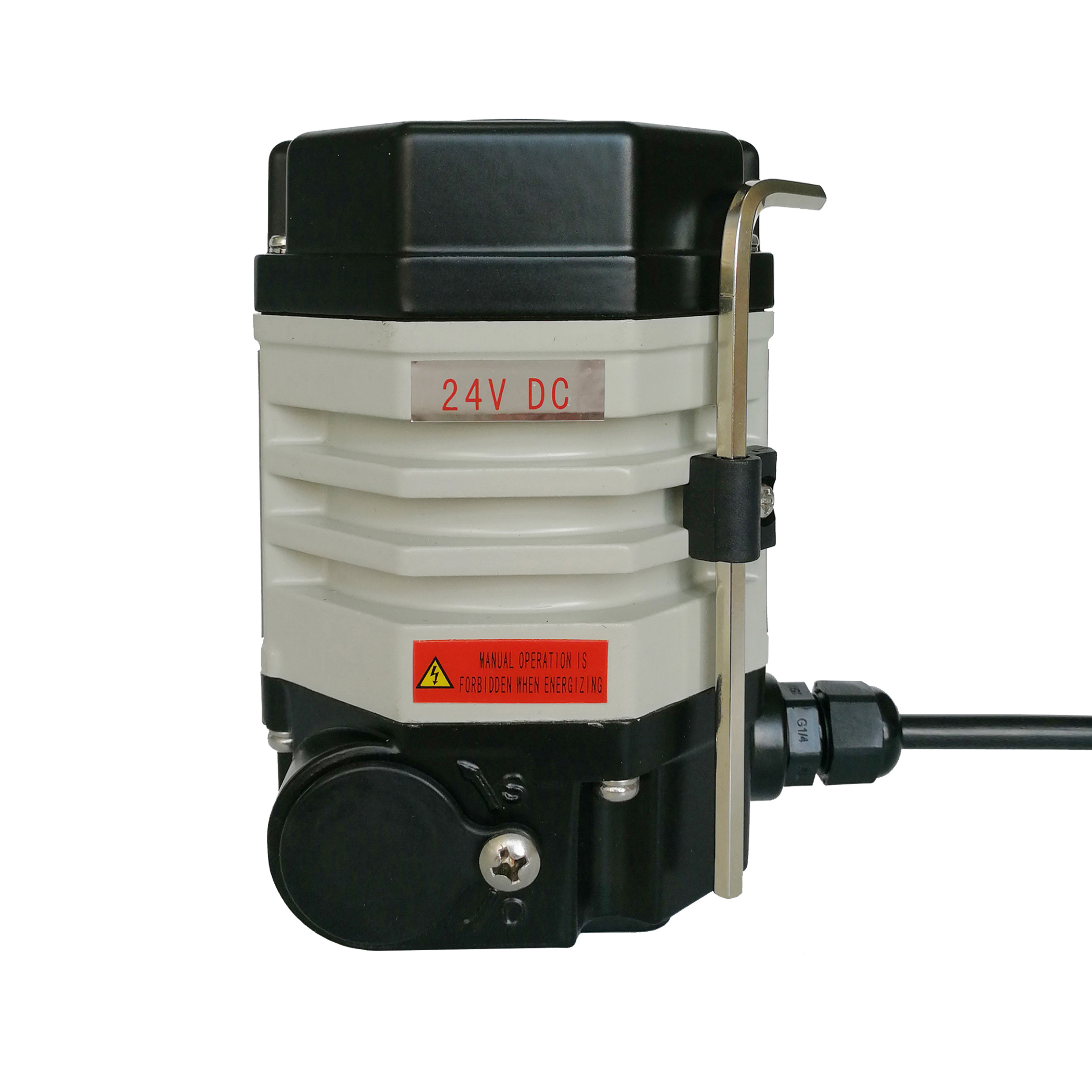

ब्रशलेस मोटर डीसी 24V मल्टी टर्न कॉम्पैक्ट एक्ट्यूएटर

डीसी पावर मोटर चालित मल्टी-टर्न कॉम्पैक्ट एक्ट्यूएटर, जिसमें ब्रशलेस मोटर लगा है

DCL-MZZ आयाम और पैरामीटर.pdf

विशेषताएँ

• विभिन्न आकार के डायाफ्राम वाल्व के साथ मेल करने के लिए टर्न और टॉर्क सेट किए जा सकते हैं
• डबल साइड टॉर्क लिमिट सुरक्षा के साथ प्रति वाल्व स्ट्रोक 1-7r एडजस्टेबल
• हेवी ड्यूटी डीसी ब्रशलेस मोटर छोटे जड़त्वीय बल के साथ बड़ा टॉर्क और उच्च गति प्रदान करता है
• बाहरी पावर कोटिंग के साथ उच्च दबाव डाई कास्ट एल्यूमीनियम मिश्र धातु आवास
• टॉर्क वाल्व को बंद करता है और बंद स्थिति में अत्यधिक सील होता है, टॉर्क 5Nm से 18Nm तक एडजस्टेबल
• मजबूत IP67 और टाइप 4X एल्यूमीनियम मिश्र धातु बाड़े के साथ
• सुपर मिनी वॉल्यूम, कोला कैन से छोटा आकार
• ओवर करंट सुरक्षा प्रदान करने के लिए अंदर स्मार्ट मिनी कंट्रोल बोर्ड
• एलन हैंडल के साथ मैनुअल ओवरराइड
• दोहरी दिशा ओवर टॉर्क सुरक्षा
• वाल्व की पूरी खुली और बंद स्थिति की पुष्टि करने के लिए दो एलईडी लाइटें
• सीई चिह्नित/RoHS 3.0 घोषित

विशिष्टता

विवरण

DCL-MZZ सबमिनिएचर मल्टी-टर्न टाइप इलेक्ट्रिक एक्ट्यूएटर का उपयोग 2 1/2” से कम आकार के डायाफ्राम वाल्व या सुई वाल्व को स्वचालित करने के लिए किया जाता है। इन वाल्वों में 7r से कम टर्न के साथ एक लंबी रैखिक स्ट्रोक नहीं होती है। MZZ एक्ट्यूएटर केवल 24VDC द्वारा संचालित होता है क्योंकि DC ब्रशलेस मोटर का उपयोग किया जाता है, जो सुपर छोटे आकार में उच्च गति रोटेशन और सुपर टॉर्क को संतुष्ट करता है।

एक्ट्यूएटर को कंटीन्यूअस मोड और इंचिंग मोड द्वारा नियंत्रित किया जा सकता है। जब एक्ट्यूएटर वाल्व को ओपन से क्लोज दिशा में चलाता है, तो टॉर्क बड़ा हो जाता है जिससे डीसी मोटर का करंट बढ़ जाता है, और अंततः करंट ओवरलोड सुरक्षा द्वारा मोटर बंद हो जाती है। इसे टॉर्क क्लोज वाल्व कहा जाता है, जो वाल्व की तंग सीलिंग सुनिश्चित कर सकता है। जब एक्ट्यूएटर वाल्व को क्लोज से ओपन स्थिति में चलाता है, तो एक्ट्यूएटर टर्न सेट पर रुक जाता है। वाल्व के टूटने से बचने के लिए डबल साइड ओवरलोड सुरक्षा सेट की जा सकती है।
