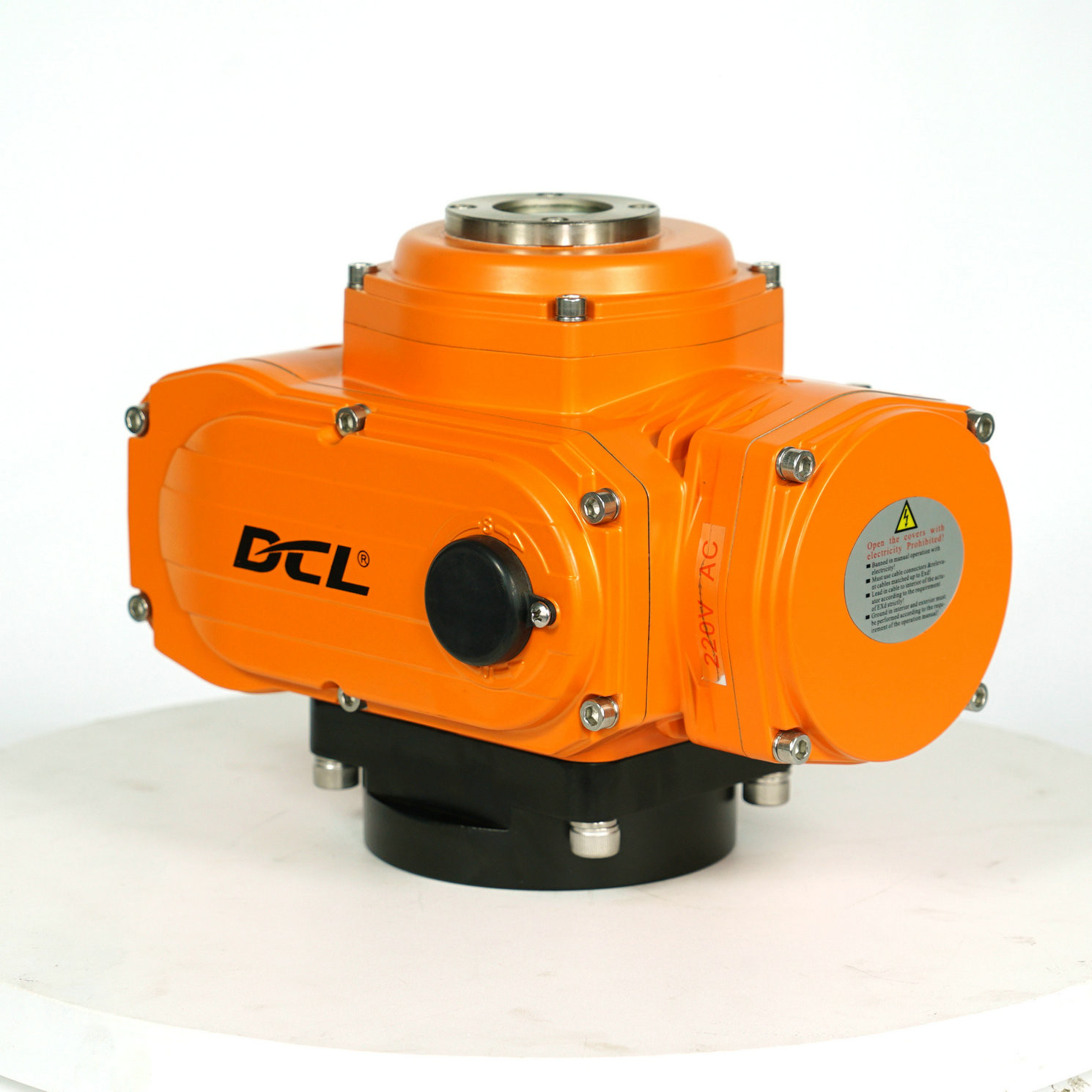

एकीकृत मॉड्यूलेटिंग IP67 90W 45S कॉम्पैक्ट एक्ट्यूएटर

  • Integral Modulating IP67 90W 45S Compact Actuator
  • Integral Modulating IP67 90W 45S Compact Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या डीसीएल ई श्रृंखला
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
मानक समय/टोक़ 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs स्थापना कोण 360 डिग्री
इनपुट सिग्नल 4-20MA या 2-10V / 1-5V वैकल्पिक आउटपुट सिग्नल 4-20mA
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F कुल वजन 2.5 किग्रा से 20 किग्रा
मोटर शक्ति 10w से 140W संरक्षण ग्रेड IP67 NEMA4/4X
विद्युत आपूर्ति 24VAC/110VAV/220VAC
प्रमुखता देना

45S कॉम्पैक्ट एक्ट्यूएटर

,

90W वाल्व एक्ट्यूएटर

,

IP67 वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

एकीकृत डिजाइन मॉड्यूलेटिंग प्रकार कॉम्पैक्ट actuator / नियंत्रण बॉक्स के लिए कोई अतिरिक्त गुहा नहीं



डीसीएल-05ई~250ई पैरामीटर.pdf



विशेषताएं

  • 4-20mA/1-5V/2-10V इनपुट सिग्नल द्वारा नियंत्रित मॉड्यूलेटिंग के साथ क्वार्टर टर्न ऑपरेशन
  • एक्ट्यूएटर आउटपुट ड्राइव स्थिति इनपुट संकेत के आनुपातिक है
  • पूर्ण पॉट मल्टी-फंक्शन स्मार्ट कंट्रोल पैक, विश्व में अग्रणी विरोधी हस्तक्षेप क्षमता
  • स्व-केलिब्रेशन और समस्या स्व-जाँच समारोह
  • बहुत छोटे आकार और सुंदर उपस्थिति के साथ अद्वितीय एकीकृत मोटर/नियंत्रण पैक/घर डिजाइन
  • एनबीआर सील के साथ आईपी 67 और टाइप 4एक्स हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु आवास
  • 1200 बार/घंटे तक प्रारंभ आवृत्ति और पूर्ण नामित भार के साथ 200,000 से अधिक बार प्रारंभ परीक्षण
  • थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
  • मानक ISO5211 बहु-फ्लैंज वाल्व माउंटिंग

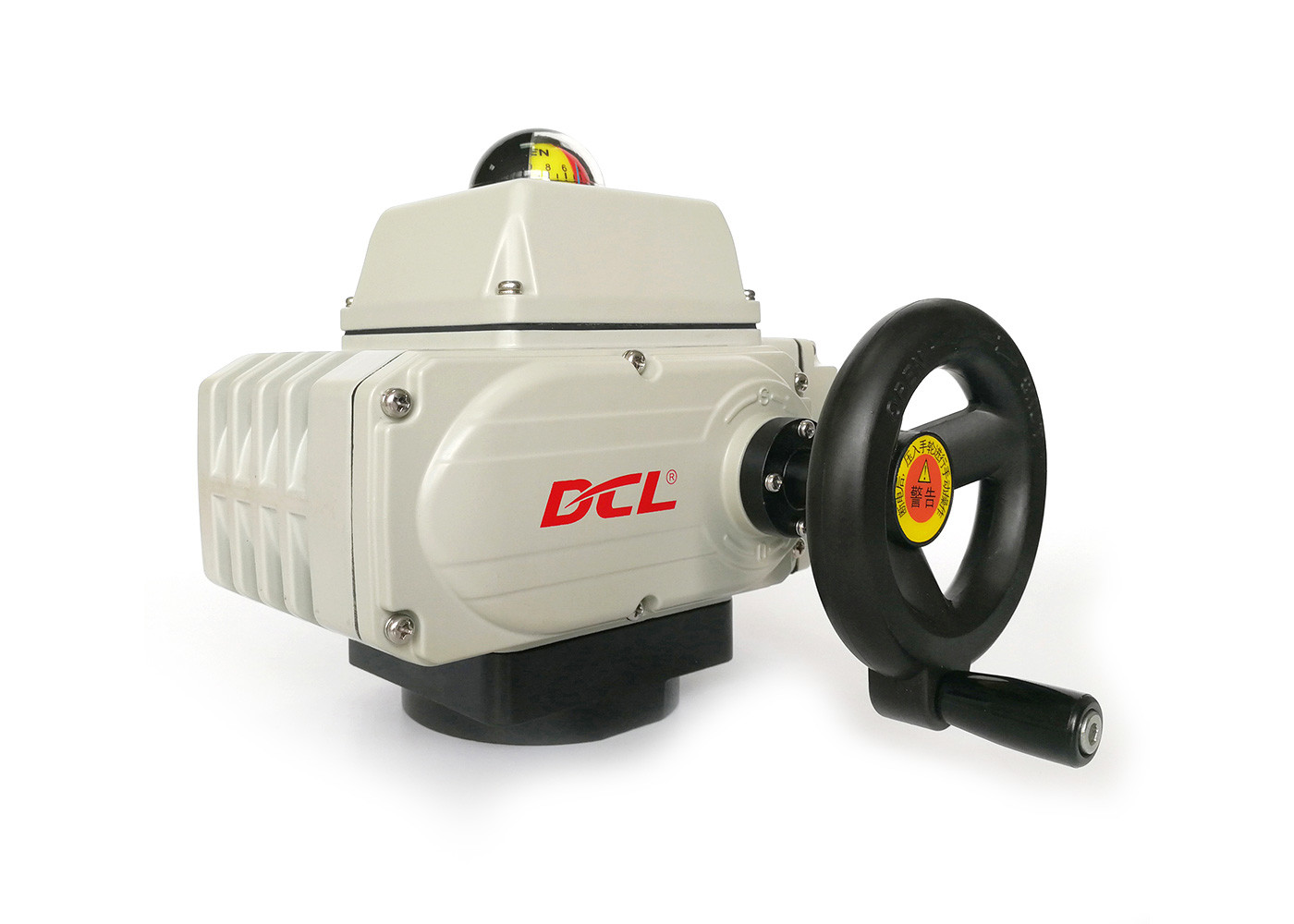

  • मैनुअल ओवरराइड
  • सीएसए प्रमाणित यूएल और सीएसए मानक/ सीई चिह्न के अनुरूप



विवरण

डीसीएल मॉड्यूलेटिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर एस 4 अंतराल वाले आवधिक कर्तव्य संचालन हैं। एक्ट्यूएटर अनुक्रमिक, समान स्टार्ट, रन और नामित भार के साथ रुकता है।के रूप में स्टार्ट करंट तापमान वृद्धि को प्रभावित करता है, यदि मोटर को ठीक से डिज़ाइन नहीं किया गया है, तो मोटर में थर्मल ओवरहीट प्रोटेक्टर और एक्ट्यूएटर बॉडी बहुत गर्म होगी।

स्मार्ट कंट्रोल पैक के साथ DCL मॉड्यूलेटिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर को 4-20mA या 2-10V इनपुट कंट्रोल सिग्नल द्वारा नियंत्रित किया जाता है।इनपुट नियंत्रण संकेत बदलने के परिणामों में एक आनुपातिक स्थिति actuator बाहर ड्राइव के परिवर्तन. इस बीच आउटपुट एक 4-20mA अनुपात संकेत के लिए फीडबैक की वास्तविक स्थिति के actuator बाहर ड्राइव के रूप में मानक. मोटर शक्ति पर लेकिन एक नियंत्रण संकेत की हानि के साथ, actuator सेट किया जा सकता है विफलता बंद,खोलने में विफल या जगह में विफल.

स्मार्ट कंट्रोल पैक पूरी तरह से कंपन और नमी से इलेक्ट्रॉनिक्स की रक्षा के लिए पॉट है। एक्ट्यूएटर कठोर ईएमसी परीक्षण पारित किया, EFT सहित, ESD और अधिभार परीक्षण,और सीएसए द्वारा प्रमाणित यूएल और सीएसए मानक के अनुरूप.



विनिर्देश



प्रकार DCL-05E डीसीएल-10ई डीसीएल-20ई डीसीएल-40ई डीसीएल-60ई डीसीएल-100ई डीसीएल-160ई डीसीएल-250ई
शक्ति AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50 एनएम 100 एनएम 200 एनएम 400 एनएम 600 एनएम 1000 एनएम 1600 एनएम 2500 एनएम
अभिनय का समय 20S 30S 30S 30S 45S 30S 48S 75S
घुमावदार कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर शक्ति 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/0.16A 2.12/0.57/0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5 किलो 4.5 किलो 9 किलो 9.5 किलो 10 किलो 19 किलो 19.5 किलो 20 किलो
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिंगल 4-20mADC
मूलभूत त्रुटि ± 1% से अधिक नहीं
परस्पर त्रुटि 1% से अधिक नहीं
मृत अंतरिक्ष 0.5%-5.0% समायोज्य
शमन विशेषता 0 बार
एक्ट्यूएटर में दोहराने वाली त्रुटि ≤ 1%
अछूता प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज वर्ग का सामना करना AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण 360° किसी भी कोण पर
विद्युत इंटरफेस दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए
परिवेश का तापमान -20°C~+55°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।
