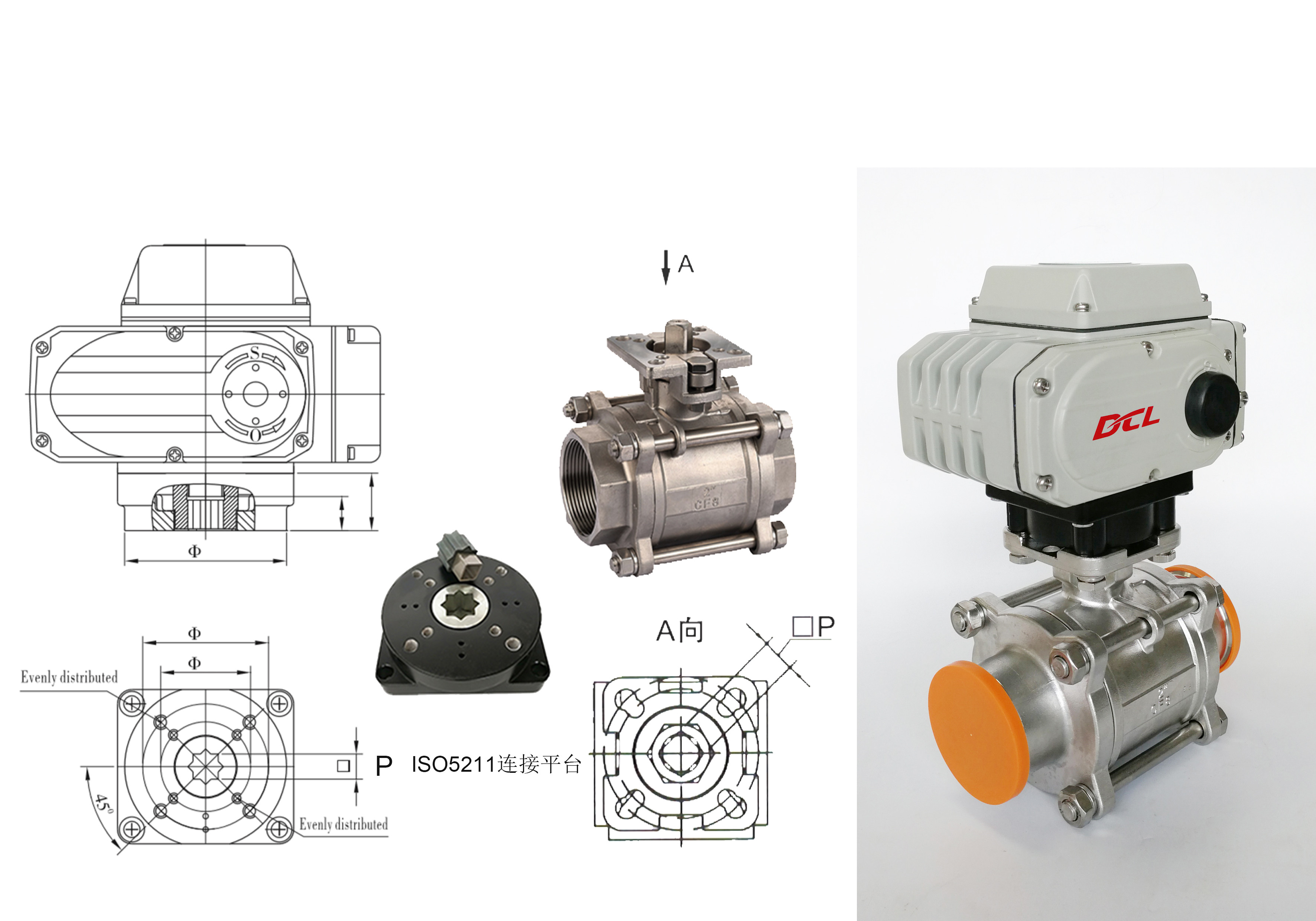

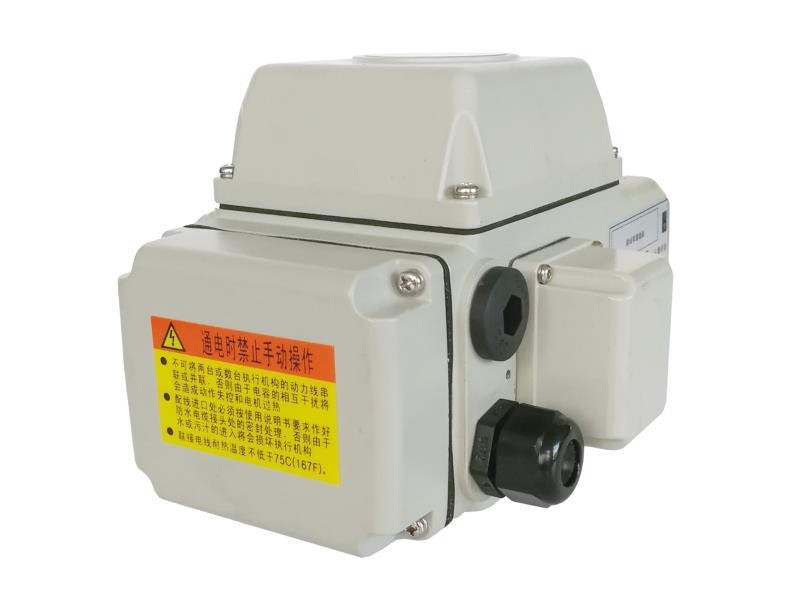

ओवरटॉर्क प्रोटेक्शन बॉल वाल्व AC380V 9Kg कॉम्पैक्ट एक्ट्यूएटर

  • Overtorque Protection Ball Valve AC380V 9Kg Compact Actuator
  • Overtorque Protection Ball Valve AC380V 9Kg Compact Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-10B/20B/40B/60B/100B/160B/250B
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 30S to 75S/100Nm to 2500Nm/885in.lbs to 22125in.lbs Installation Angle 360°
Total Weight 4.5KG to 20KG Motor Power 15W to 140W
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC
प्रमुखता देना

9 किलोग्राम का कॉम्पैक्ट एक्ट्यूएटर

,

AC380V वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

थर्मल अधिभार संरक्षण कॉम्पैक्ट एक्ट्यूएटर / ओवर टॉर्क प्रोटेक्टर वैकल्पिक



विशेषताएं

  • यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
  • मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
  • वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
  • दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
  • मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
  • पीटीसी इलेक्ट्रॉनिक हीटिंग घटक संक्षेपण विरोधी के लिए वैकल्पिक
  • थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
  • स्व-लॉकिंग कीड़ा गियर शक्ति खोने पर अपने अंतिम स्थिति में actuator रहता है बनाता है
  • 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
  • स्थानीय आपातकालीन शक्ति बंद बटन वैकल्पिक
  • सीएसए प्रमाणित यूएल मानक/सीई चिह्न के अनुसार



विवरण

डीसीएल आम श्रृंखला विद्युत actuator आम तौर पर एक चौथाई बारी तितली वाल्व, गेंद वाल्व, dampers और स्विंगिंग हथियारों ड्राइव करने के लिए प्रयोग किया जाता है। एक निरंतर शक्ति संकेत प्राप्त करने पर,मोटर एक दिशा में चलाता है और अंतिम चरण कीड़ा गियर ट्रेन के साथ एक सभी धातु गियर बॉक्स के माध्यम से आउटपुट ड्राइव 90 ° घुमाता है. मोटर स्वचालित रूप से आंतरिक कैमों सीमा स्विच हिट द्वारा बंद कर दिया जाता है.मोटर विपरीत दिशा में घूमता है, आउटपुट ड्राइव स्थिति को उलटता है.

सभी डीसीएल इलेक्ट्रिक एक्ट्यूएटर विशेष रूप से तैयार तांबे के मिश्र धातु कीड़ा गियर का उपयोग करते हैं। कीड़ा गियर सतह पर तांबे को कवर करने के बजाय इस सामग्री के साथ मोनोलिथिक कास्टिंग है,जो इसकी समग्र शक्ति और घर्षण प्रतिरोध क्षमता को बढ़ाता है.

इलेक्ट्रिक एक्ट्यूएटर के लिए सबसे आसान टूटा हुआ हिस्सा अंतिम चरण कीड़ा गियर या स्पर गियर है, क्योंकि यह आउटपुट ड्राइव के करीब है और सबसे बड़ा टॉर्क और घर्षण का सामना करता है।तो अंतिम चरण कीड़ा गियर सीधे ऑपरेशन जीवन समय को प्रभावित करता है actuator. तो डीसीएल एक ही टोक़ जोड़ा जब पहिया दांतों पर बल कम करने के लिए लंबे त्रिज्या के साथ बड़े कीड़ा गियर ((बांह) डिजाइन करता है। इसके अलावा, सतह पर तांबे को कवर करने के बजाय,डीसीएल एक्ट्यूएटर के पूरे कीड़ा पहिया निश्चित रूप से पूरी तरह से कांस्य मिश्र धातु से बनाया गया है.





विनिर्देश

एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो
