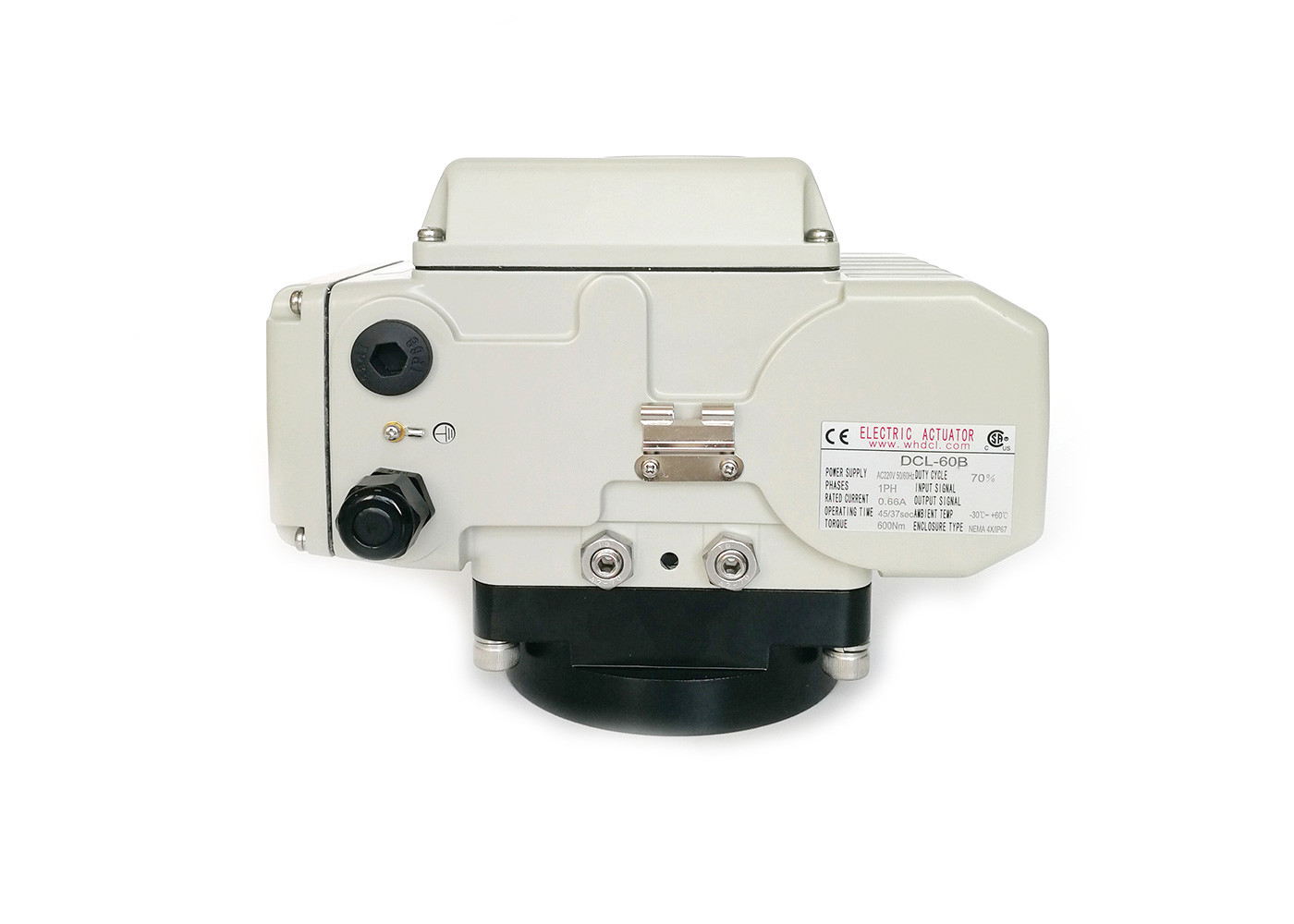

पीवीसी तितली वाल्व UL आईएसओ 5211 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

  • PVC Butterfly Valve UL ISO 5211 Quarter Turn Electric Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL सभी इलेक्ट्रिक एक्ट्यूएटर
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
मानक टोक़ 18nm से 2500nm मानक काल 15s से 75s
विद्युत आपूर्ति 24VAC/110VAV/220VAC/380VAC/24VDC स्थापना कोण 360 डिग्री
संरक्षण ग्रेड IP67 NEMA4/4X कुल वजन 1.2 किग्रा से 20 किग्रा
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F मोटर शक्ति 6W से 140W
प्रमुखता देना

IP67 वाटरप्रूफ कॉम्पैक्ट एक्ट्यूएटर

,

आईएसओ 5211 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

,

पीवीसी तितली वाल्व actuator
एक संदेश छोड़ें
उत्पाद विवरण

सीएसए प्रमाणन के साथ यूएल मानक कॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर / आईएसओ 5211 प्रत्यक्ष माउंट



विशेषताएं

  • कॉम्पैक्ट डिजाइन के साथ चौथाई मोड़ संचालन
  • आईएसओ 5211 मल्टी फ्लैंज माउंटिंग अच्छी तरह से नरम सील, धातु सील, पीवीसी तितली वाल्व के साथ जुड़ा हुआ
  • स्मार्ट फुल पॉट कंट्रोलर के टॉर्क टेस्ट फंक्शन द्वारा ओवर टॉर्क सुरक्षा
  • फ्लैप वाल्व और वेंटिलेशन तितली वाल्व के लिए भी प्रयोग किया जाता है, आकार DN1200/48 तक
  • मौसम के सबूत IP67 और NEMA 4X के साथ कठोर उच्च दबाव डाई कास्ट एल्यूमीनियम आवास
  • मैन्युअल संचालन के लिए हैंडल या हैंडव्हील
  • स्व-लॉकिंग सभी धातु गियर ड्राइव, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं
  • तितली वाल्व के घूर्णन कोण के लिए दृश्य स्थिति संकेतक
  • सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण



विवरण

डीसीएल कॉम्पैक्ट क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर का उपयोग 19 वर्षों से तितली वाल्वों को स्वचालित करने के लिए किया जा रहा है और अब दुनिया भर में 150,000 से अधिक पीसी अभी भी काम कर रहे हैं।वे आम तौर पर एक चौथाई बारी तितली वाल्व ड्राइव करने के लिए प्रयोग किया जाता हैबटरफ्लाई वाल्व को वाल्व की सीट में वाल्व प्लेट को धकेलने या वाल्व सीट से वाल्व प्लेट को वापस खींचने के लिए पूर्ण बंद स्थिति में बड़े टोक़ की आवश्यकता होती है।विशेष रूप से नरम सील तितली वाल्व के लिएइसीलिए एक्ट्यूएटर का स्टार्ट टॉर्क बहुत महत्वपूर्ण है. सभी डीसीएल एक्ट्यूएटर का परीक्षण और प्रमाणन किया जाता है कि वे -10% रेटेड वोल्टेज में ओवर रेटेड लोड के साथ शुरू करें।तो यह आम तौर पर देखा जाता है कि 100Nm मानक टोक़ actuator के साथ DCL-10 DN100 तितली वाल्व ड्राइव कर सकते हैं, जबकि अन्य ब्रांडों को 200 एनएम मानक टॉर्क एक्ट्यूएटर की पेशकश करने की आवश्यकता है।

एक्ट्यूएटर को यूएल और सीएसए मानक के अनुसार सीएसए द्वारा कठोर परीक्षण किया गया है। सभी श्रृंखलाओं के लिए शुल्क दर 70% से अधिक हो सकती है।ईपीएस प्रणाली स्व-केलिब्रेटिंग है जो वस्तुतः "शिकार" को समाप्त करती है और मानक के रूप में एक आउटपुट स्थिति निगरानी संकेत प्रदान करती है.





विनिर्देश



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो
