xउत्पाद विवरण
| name | Concentric electric butterfly valve | design | low torque design |
|---|---|---|---|
| valve Body type | wafer or lug | body material | Ductile iron, SS304(CF8), SS316(CF8M) |
| Seat material | EPDM, PTFE, NBR(Buna-N) | Top flange | ISO5211 direct mounting of actuators |
| प्रमुखता देना | एकाग्र विद्युत तितली वाल्व,डीसीएल विद्युत संचालित तितली वाल्व,SS316 विद्युत तितली वाल्व |
||
उत्पाद विवरण

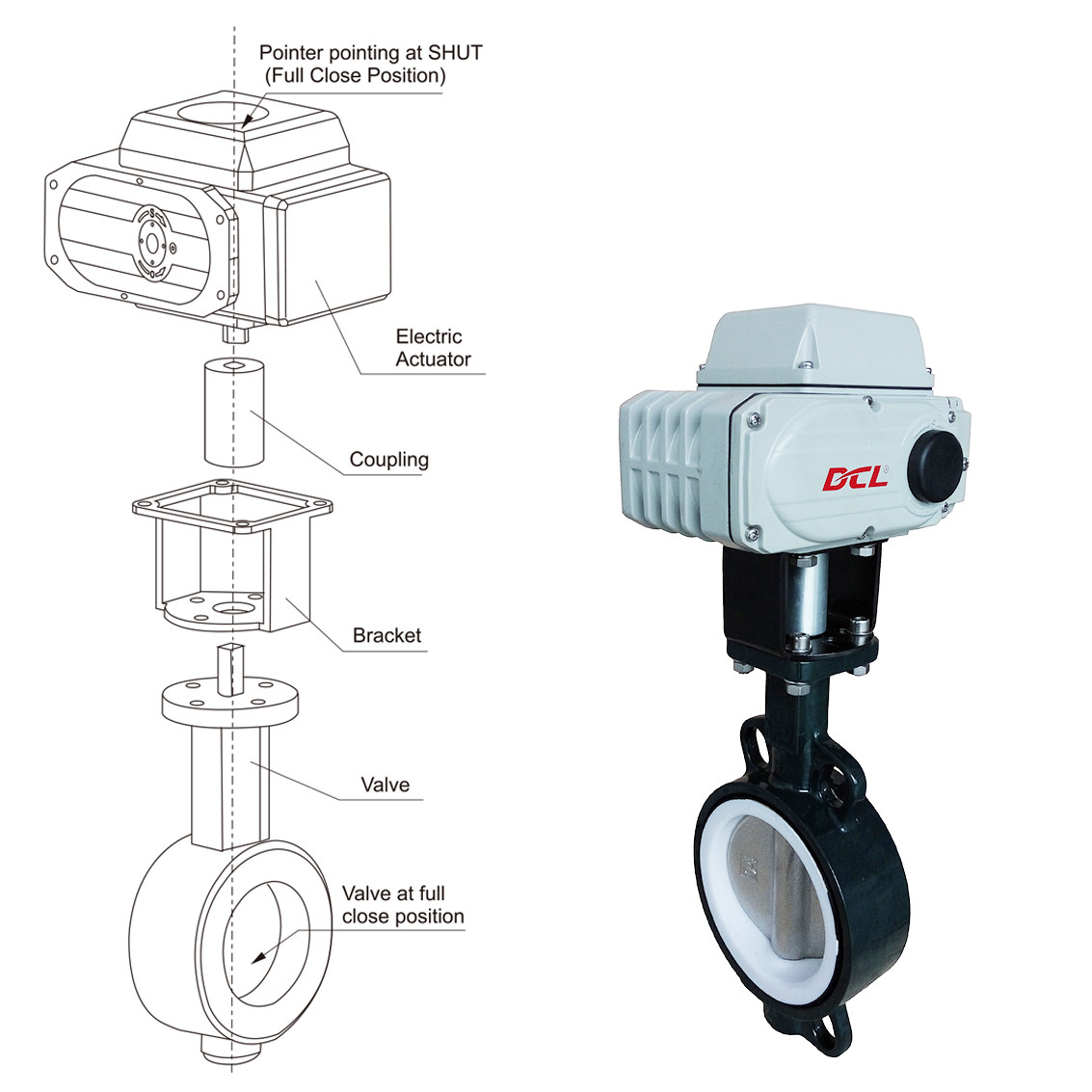

लचीली सीट/कम टोक़ डिजाइन के साथ केंद्रित इलेक्ट्रिक तितली वाल्व/नरम सील
विवरण
डीसीएल समकक्ष नरम सील तितली वाल्व व्यापक रूप से वाणिज्यिक हीटिंग और एयर कंडीशनिंग, अपशिष्ट जल और जल उपचार, समुद्री जल / निर्जलीकरण, खाद्य और पेय प्रसंस्करण के लिए उपयोग किए जाते हैं,पल्स और पेपर प्रसंस्करण, तेल एवं गैस आदि।
एनबीआर सीट का प्रयोग हमेशा तेल से संबंधित माध्यम के लिए किया जाता है।
ईपीडीएम मध्यम तापमान ≤ 200°C के साथ सबसे अधिक इस्तेमाल की जाने वाली सामग्री है।
पीटीएफई सीट हमेशा उच्च तापमान के माध्यम के लिए उपयोग की जाती है जो ≤ 300°C है, और इसमें सबसे अच्छी रासायनिक स्थिरता भी होती है।
विनिर्देश
| एक्ट्यूएटर प्रकार | तितली वाल्व≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
विशेषताएं
नरम सील तितली वाल्व
- शरीर का प्रकारः वेफर या लग
- शरीर की सामग्रीः दुबला लोहा, SS304 ((CF8), SS316 ((CF8M)
- सीट सामग्रीः ईपीडीएम, पीटीएफई, एनबीआर ((बुना-एन) उपलब्ध है
- निश्चित पीएनः 200 पीएसआई तक वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया
- स्टेम डिजाइनः एक्चुएटरों की आसान स्थापना के लिए वर्ग शाफ्ट में उपलब्ध है
- ऊपरी फ्लैंजः आईएसओ 5211 एक्ट्यूएटरों की सीधी स्थापना
- एक टुकड़ा शाफ्टः डिस्क की स्थिति बनाए रखता है।
- शाफ्ट पिनः शाफ्ट और डिस्क के बीच कंपन मुक्त कनेक्शन को सक्षम करता है।
- ओ रिंग सील: आंतरिक तना और बुशिंग को सील प्रदान करता है।
- बुशिंगः शरीर के माध्यम से शाफ्ट का सही संरेखण प्रदान करता है और टॉर्क को कम करता है।
- स्टेम सीलः रिसाव को रोकने के लिए दोनों दिशाओं में सकारात्मक सील।
- दो-दिशात्मक शरीर और सीट डिजाइन, विनिमेय सीट वैकल्पिक
- पीठ की सीट समर्थनः खराब स्थापना से स्टेम रिसाव और उच्च वाल्व टोक़ को रोकता है।
इलेक्ट्रिक एक्ट्यूएटर
- 90° संचालन, मध्य स्थिति वैकल्पिक
- सभी 40Cr मिश्र धातु स्पर गियर, कठोर तांबा मिश्र धातु कीड़ा गियर, धातु कॉपर रोलर बीयरिंग
- 10000 से अधिक पूर्ण श्रेणी जीवन चक्रों के लिए बिना रखरखाव के स्थायी रूप से चिकनाई
- थर्मल लिंक्ड पॉलिएस्टर कोटिंग के साथ संक्षारण सुरक्षा एल्यूमीनियम मिश्र धातु आवास
- थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
- एलन चाबी मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
- वाल्व की स्थिति के लिए फ्लैट या गुंबद संकेतक
- ISO5211 मल्टी फ्लैंज माउंटिंग
- सीएसए प्रमाणित यूएल मानक/सीई चिह्न के अनुसार
