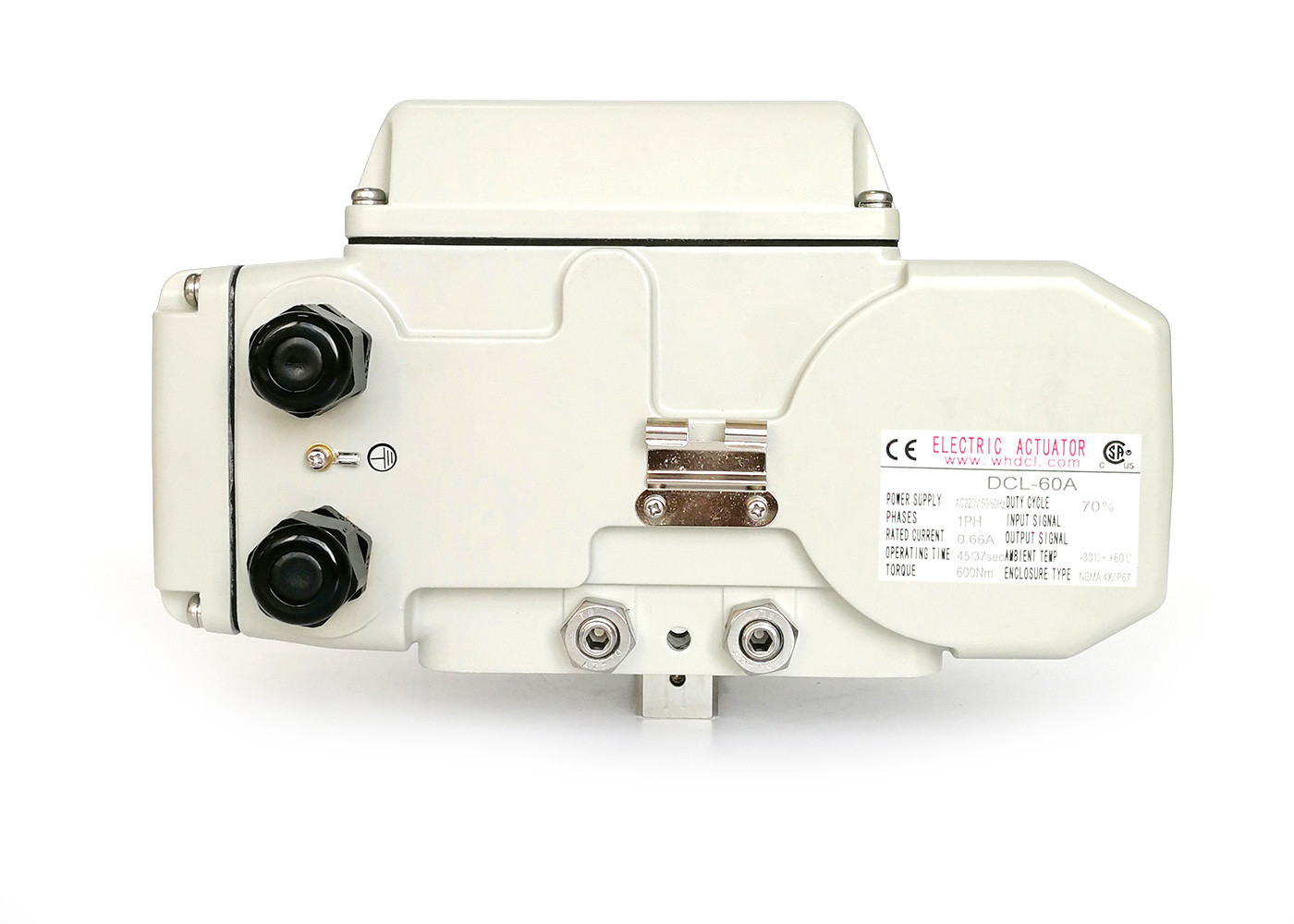

स्विच करने योग्य 1/4 मोड़ 100 एनएम कॉम्पैक्ट एक्ट्यूएटर

  • Switchable 1/4 Turn 100Nm Compact Actuator With Dome Indicator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-10/20/40/60/100/160/250
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 30S to 75S/100Nm to 2500Nm/885in.lbs to 22125in.lbs Installation Angle 360°
Total Weight 4.5KG to 20KG Motor Power 15W to 140W
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC/380VAC/24VDC
प्रमुखता देना

1/4 घुमावदार कॉम्पैक्ट एक्ट्यूएटर

,

स्विच करने योग्य कॉम्पैक्ट एक्ट्यूएटर

,

100 एनएम क्वार्टर टर्न एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

स्थानीय/रिमोट स्विच करने योग्य 1/4 मोड़ 100Nm-2500Nm गुंबद संकेतक के साथ कॉम्पैक्ट एक्ट्यूएटर



विशेषताएं

  • कॉम्पैक्ट डिजाइन के साथ चौथाई मोड़ संचालन
  • आईएसओ 5211 मल्टी फ्लैंज माउंटिंग अच्छी तरह से नरम सील, धातु सील, पीवीसी तितली वाल्व के साथ जुड़ा हुआ
  • फ्लैप वाल्व और वेंटिलेशन तितली वाल्व के लिए भी प्रयोग किया जाता है, आकार DN1200/48 तक
  • स्व-लॉकिंग कीड़ा गियर ड्राइव कोई वाल्व रिसाव रखने के लिए वापस ड्राइविंग को रोकता है
  • मैन्युअल संचालन के लिए हैंडल या हैंडव्हील
  • तितली वाल्व के घूर्णन कोण के लिए दृश्य स्थिति संकेतक
  • सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण





विवरण

डीसीएल कॉम्पैक्ट क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर का उपयोग 19 वर्षों से तितली वाल्वों को स्वचालित करने के लिए किया जा रहा है और अब दुनिया भर में 150,000 से अधिक पीसी अभी भी काम कर रहे हैं।

बटरफ्लाई वाल्व को वाल्व सीट में वाल्व प्लेट को धकेलने या वाल्व सीट से वाल्व प्लेट को वापस खींचने के लिए पूर्ण बंद स्थिति में बड़े टोक़ की आवश्यकता होती है, विशेष रूप से नरम सील बटरफ्लाई वाल्व के लिए।यही कारण है कि actuator के प्रारंभ टॉर्क बहुत महत्वपूर्ण हैसभी डीसीएल एक्ट्यूएटरों का परीक्षण और प्रमाणन किया जाता है कि वे -10% रेटेड वोल्टेज में ओवर रेटेड लोड के साथ शुरू करें।तो यह आम तौर पर देखा जाता है कि 100Nm मानक टोक़ actuator के साथ DCL-10 DN100 तितली वाल्व ड्राइव कर सकते हैं, जबकि अन्य ब्रांडों को 200 एनएम मानक टॉर्क एक्ट्यूएटर की पेशकश करने की आवश्यकता है।

एक्ट्यूएटरों को सीएसए द्वारा कठोर परीक्षण किया गया है और यूएल और सीएसए मानक के अनुसार प्रमाणित किया गया है। सीई मानक और एसजीएस द्वारा परीक्षण किए गए रोएचएस 3.0।





विनिर्देश



एक्ट्यूएटर प्रकार तितली वाल्व≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो
