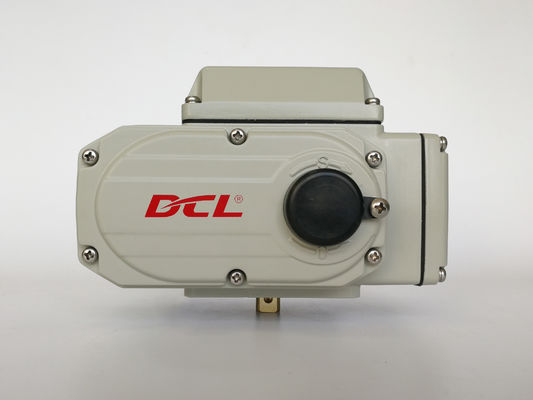

IP67 90° 360° DC12V 1/4 बारी 600Nm कॉम्पैक्ट एक्ट्यूएटर
उत्पाद विवरण
| मानक समय/टोक़ | 30S से 75S/100Nm से 2500Nm/885 इंच से 22125 इंच | स्थापना कोण | 360° |
|---|---|---|---|
| कुल भार | 4.5 किग्रा से 20 किग्रा | मोटर शक्ति | 15W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| प्रमुखता देना | IP67 वाटरप्रूफ कॉम्पैक्ट एक्ट्यूएटर,360° रोटेशन कॉम्पैक्ट एक्ट्यूएटर,600 एनएम टारेंट 1/4 टर्न एक्ट्यूएटर |
||
उत्पाद विवरण

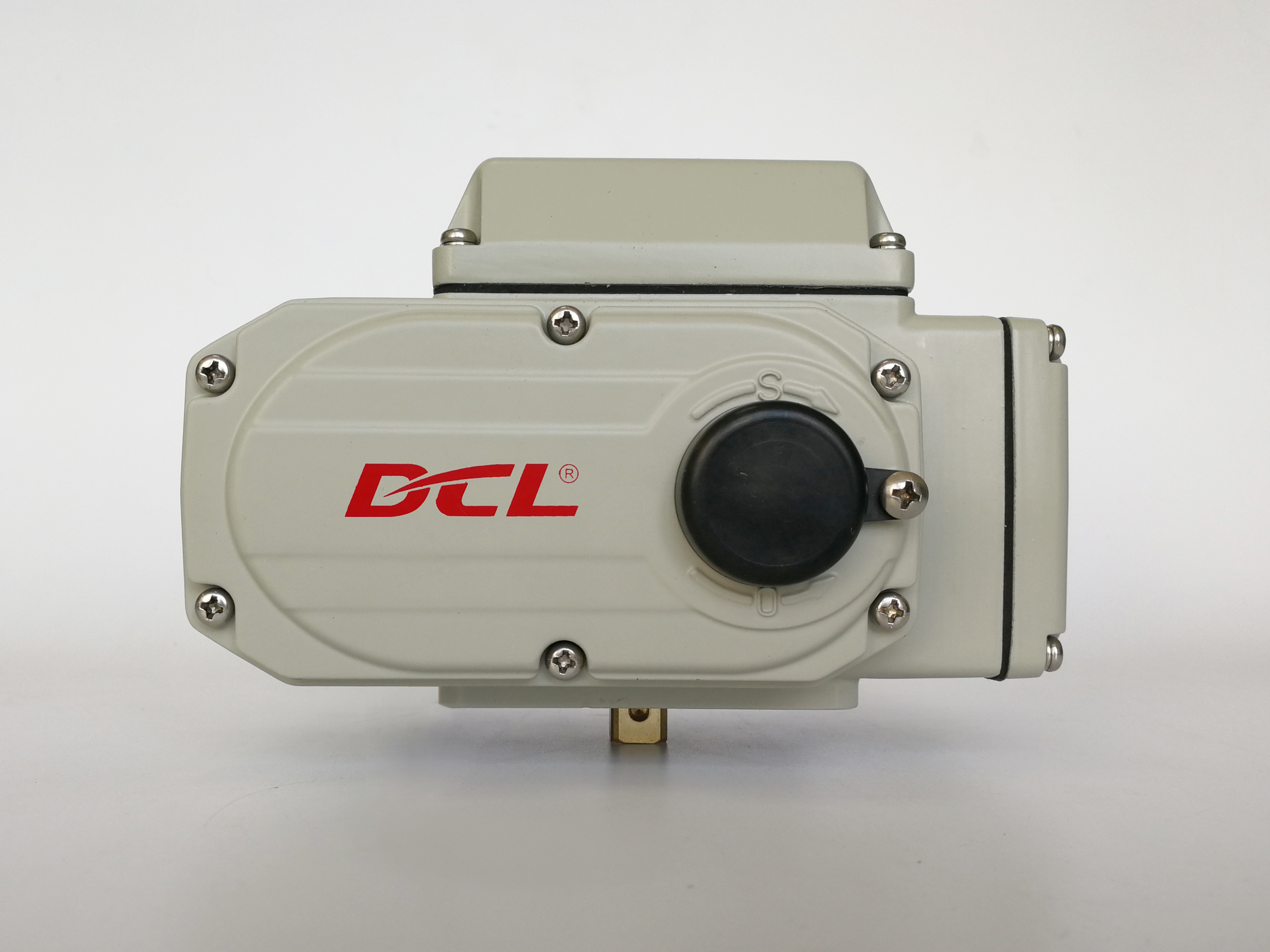

स्थानीय आपातकालीन शक्ति बंद बटन/मैनुअल ओवरराइड मानक के साथ कॉम्पैक्ट एक्ट्यूएटर
विशेषताएं
- यांत्रिक सीमाओं के साथ 1/4 मोड़ का संचालन
- थर्मल अधिभार संरक्षण/कर्तव्य दर 80% के साथ भारी शुल्क मोटर
- मौसम प्रतिरोधी IP67/प्रकार 4X एल्यूमीनियम मिश्र धातु आवास के साथ सीमा स्थान के लिए कॉम्पैक्ट आकार
- स्थानीय/रिमोट कंट्रोल स्विच के लिए आपातकालीन समस्या होने पर बिजली काटने के लिए स्थानीय बटन
- स्वचालित गेंद वाल्व और तितली वाल्व समायोजन या प्रवाह काटने के लिए
- 10000 गुना से अधिक पूर्ण सीमा जीवन चक्र पूर्ण नामित भार के साथ
- वाल्व स्थिति सूचक/फ्लैट या उत्तल
- मानक ISO5211 सीधे माउंट
- मानक मैनुअल हैंडल
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
विवरण
डीसीएलकॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटरमें व्यापक रूप से उपयोग किया जाता हैएचवीएसी क्षेत्र, आम तौर पर जोड़े मेंतितली वाल्व. आधुनिक मेंभवन स्वचालन प्रणाली, इन actuators सटीक नियंत्रणइनडोर तापमान, हवा की मात्रा, पानी का प्रवाह, संक्षेपण प्रवाह, औरहाइड्रोलिक संतुलन, जो कि प्रणाली के कुशल और विश्वसनीय प्रदर्शन को सुनिश्चित करता है।
डीसीएल एक्ट्यूएटर एक से लैस किया जा सकता हैमानक हैंडव्हीलके लिएदोनों सामान्य प्रयोजन और विस्फोट प्रतिरोधी मॉडलमैन्युअल संचालन के दौरान सुरक्षा बढ़ाने के लिए, एकआपातकालीन बिजली बंद बटनदुर्घटनात्मक सक्रियण को रोकने के लिए प्रदान किया जाता है। बटनएक्ट्यूएटर के पीछे, जिससे इसे आसानी से एक्सेस किया जा सके।
जब मैनुअल ऑपरेशन की आवश्यकता होती है और एक्ट्यूएटर की पावर स्टेटस अनिश्चित है, तो बसपावर-ऑफ बटन दबाएँसामान्य परिस्थितियों में,हैंडव्हील निष्क्रिय रहता हैकीड़ा गियर से। द्वाराहैंडव्हील को अंदर की ओर धकेलना, यह कीड़ा गियर के साथ संलग्न करता है, जिससे मैन्युअल नियंत्रण की अनुमति मिलती हैआउटपुट शाफ्ट और कनेक्टेड वाल्व.
विनिर्देश
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
