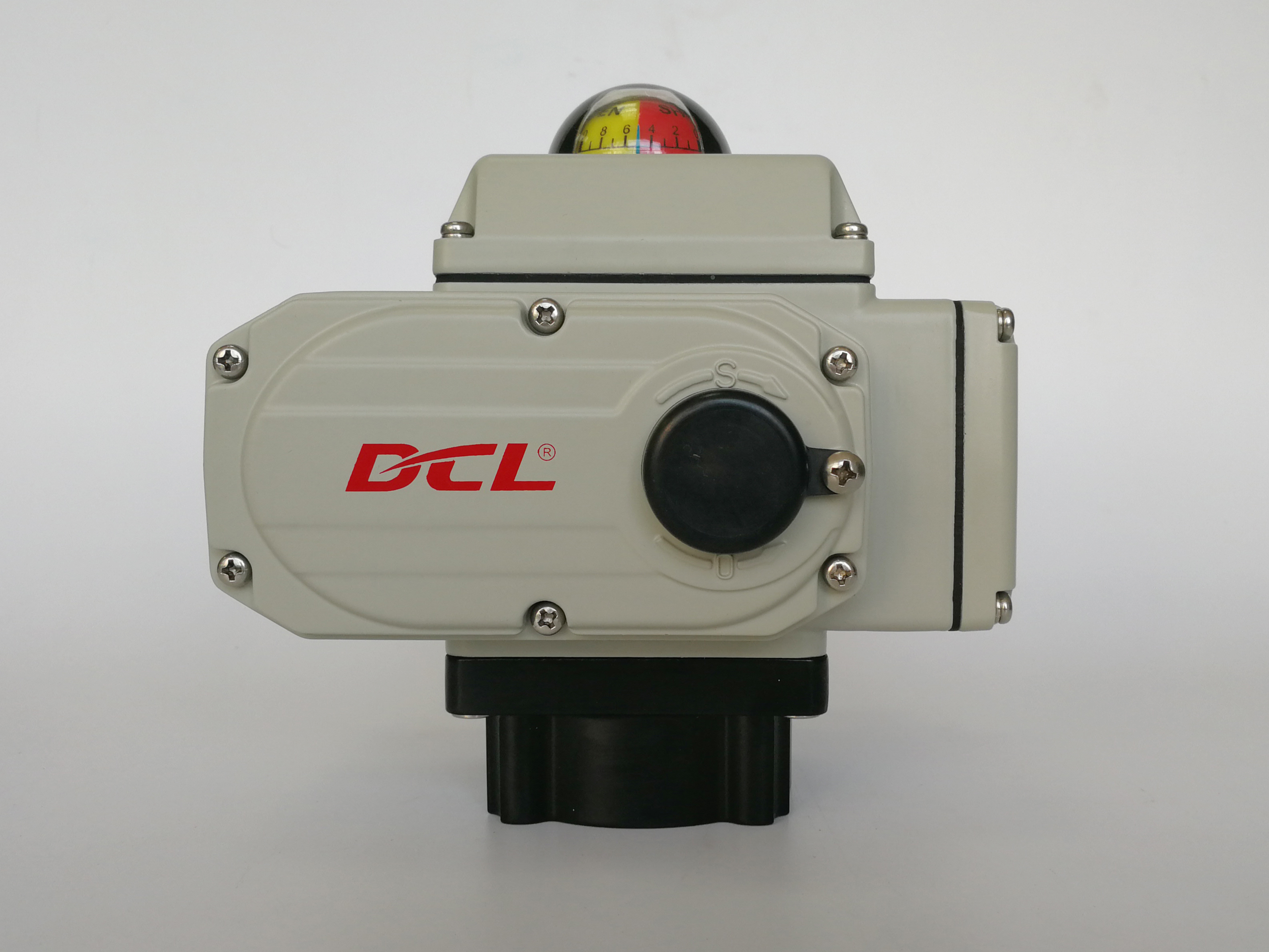

IP67 जलरोधक उपचार 30s/100Nm तितली वाल्व एक्ट्यूएटर
उत्पाद विवरण
| मानक समय/टोक़ | 15s से 75s/18nm से 2500nm | स्थापना कोण | 360° |
|---|---|---|---|
| कुल भार | 1.5 किग्रा से 20 किग्रा | मोटर शक्ति | 6W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| प्रमुखता देना | IP67 जलरोधक तितली वाल्व एक्ट्यूएटर,30s 100Nm कॉम्पैक्ट एक्ट्यूएटर,जलरोधक तितली वाल्व एक्ट्यूएटर |
||
उत्पाद विवरण
IP67 जल उपचार DN600 तितली वाल्व एक्ट्यूएटर
विशेषताएं
- सबसे छोटा आकार और सबसे कॉम्पैक्ट डिजाइन 18Nm से 2500Nm तक टोक़ रेंज में
- गियरबॉक्स से कीड़ा गियर स्टेम के लिए डबल पंक्ति श्रृंखला टोक़ हस्तांतरण शक्ति सुनिश्चित
- नामित वोल्टेज के तहत 10% में नामित टॉर्क से अधिक उच्च स्टार्ट टॉर्क सुनिश्चित करने के लिए सुसज्जित शक्तिशाली मोटर
- IP67 और NEMA 4X के साथ कठोर उच्च दबाव डाई कास्ट एल्यूमीनियम आवास
- DN650 तितली वाल्व, DN350 बॉल वाल्व और DN1200 वेंटिलेशन तितली वाल्व और फ्लैप वाल्व के साथ मेल खाता है।
- स्व-लॉकिंग कीड़ा गियर के साथ सभी धातु गियर ट्रेन, बिजली की हानि के बाद अंतिम ज्ञात स्थिति में रहता है, कोई अतिरिक्त ब्रेक की जरूरत नहीं है
- मैन्युअल ओवरराइडिंग चाबी के साथ या अन-क्रच हैंडव्हील
- थर्मल अधिभार सुरक्षा के साथ भारी शुल्क पूर्ण रूप से बंद गिलहरी-कक्ष असिंक्रोनस मोटर, कर्तव्य दर 80%, एफ दर इन्सुलेशन।
- 10000 से अधिक बार पूर्ण खुला/बंद जीवन चक्र नामित टोक़ के साथ।
- सीएसए प्रमाणित यूएल मानक/सीई चिह्नित/रोएचएस के अनुसार 3.0
विवरण
डीसीएलकॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर का व्यापक रूप से उपयोग किया जाता हैइन विद्युत तापमान नियंत्रण वाल्वों का मुख्य रूप से जहाजों में उपयोग किया जाता है।ताजे पानी, समुद्र के पानी या स्नेहन तेल के स्वचालित विनियमन के लिए शीतलन प्रणालियों के भीतरजनरेटर, डीजल इंजन और टरबाइन।
एक्ट्यूएटरों के लिए धन्यवादउच्च स्थिति सटीकता (त्रुटि ≤ 1%),तापमान नियंत्रण की सटीकता ±1°C के भीतर बनाए रखी जा सकती है।
समुद्री वातावरणइन परिस्थितियों में स्थिर संचालन सुनिश्चित करने के लिए, सभी डीसीएल एक्ट्यूएटरों कोसमुद्री अनुप्रयोगों की मांग की आवश्यकताओं को पूरा करने के लिए सख्त ईएमसी परीक्षण।
डीसीएल एक्ट्यूएटर हैंसख्ती से परीक्षण और प्रमाणितः
सीएसए प्रमाणितयूएल और सीएसए मानक
सीई चिह्न औरRoHS 3.0 अनुरूप, द्वारा सत्यापितएसजीएस
विनिर्देश
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
