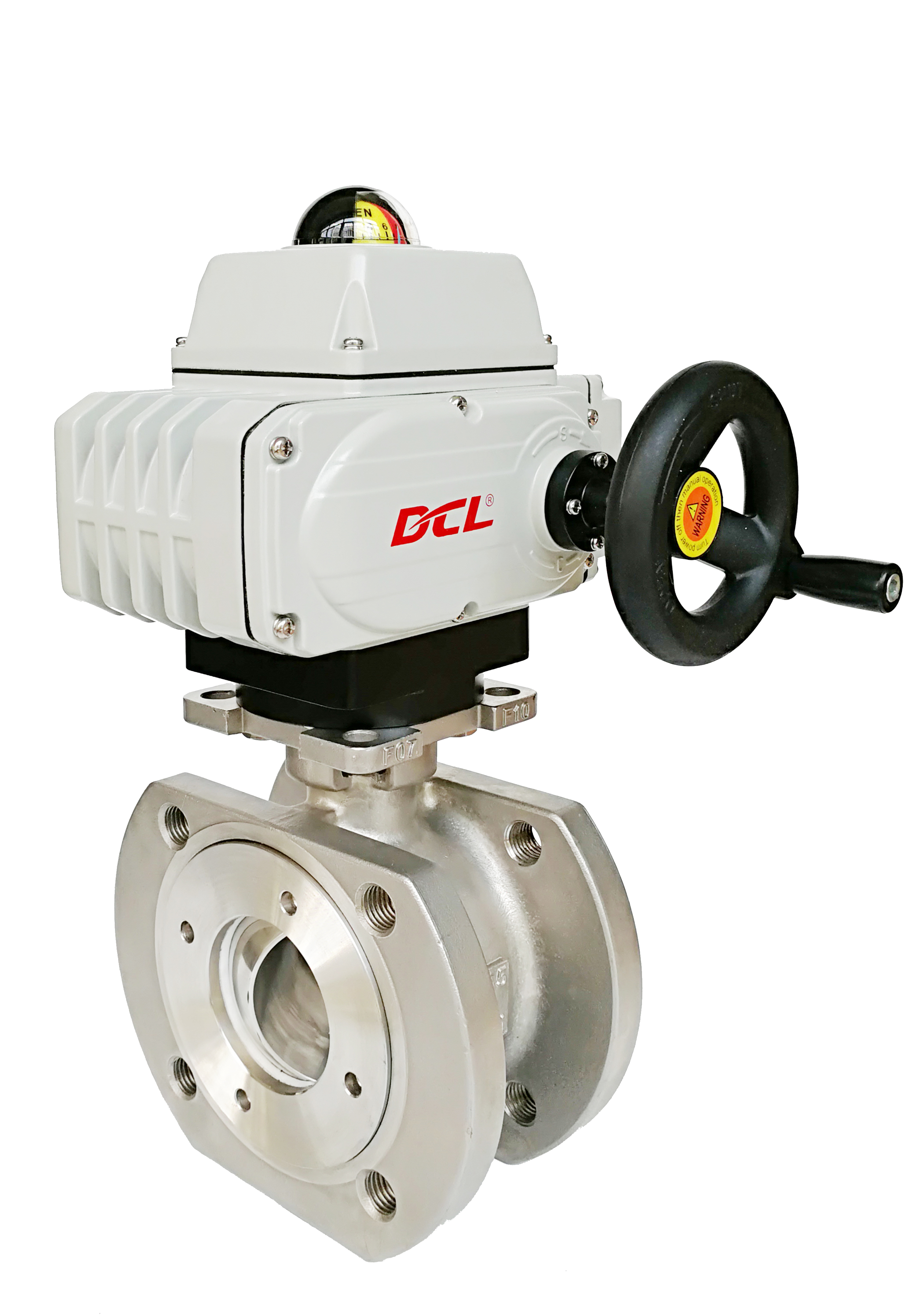

400 एनएम बॉल वाल्व DC24V 9.5kg कॉम्पैक्ट एक्ट्यूएटर

विशेषताएं

• यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
• मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
• वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
• दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
• मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
• पीटीसी इलेक्ट्रॉनिक हीटिंग घटक संकोचन विरोधी के लिए वैकल्पिक
• थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
• स्व-लॉकिंग कीड़ा गियर शक्ति खोने पर अपने अंतिम स्थिति में actuator रहता है बनाता है
• 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
• स्थानीय आपातकालीन शक्ति बंद बटन वैकल्पिक
• सीएसए प्रमाणित यूएल मानक/सीई चिह्न के अनुसार

विवरण

डीसीएल-सीरीज के सामान्य विद्युत एक्ट्यूएटरों का उपयोग आमतौर पर क्वार्टर टर्न उपकरणों जैसे तितली वाल्व, गेंद वाल्व, डिमपर्स या स्विंगिंग आर्म को संचालित करने के लिए किया जाता है। जब एक निरंतर शक्ति संकेत लागू किया जाता है,मोटर एक पूरी तरह से धातु गियरबॉक्स चलाता है जिसका अंतिम चरण एक कीड़ा-गियर सेट है; आउटपुट शाफ्ट 90° घूमता है, और आंतरिक कैम मोटर को स्वचालित रूप से यात्रा के अंत में रोकने के लिए सीमा स्विच को चालू करते हैं।मोटर अपने मूल स्थिति में आउटपुट वापस करने के लिए विपरीत दिशा में घूमती है.

सभी डीसीएल एक्ट्यूएटर विशेष रूप से तैयार किए गए तांबे के मिश्र धातु (कांस्य) कीड़े के पहिया का उपयोग करते हैं, जो एक मोनोलिथिक इकाई के रूप में डाली जाती है, न कि केवल सतह-प्लेट की जाती है। इससे गियर की ताकत में काफी वृद्धि होती है,पहनने का प्रतिरोध, और समग्र स्थायित्व।

विशिष्ट विद्युत एक्ट्यूएटर में, सबसे कमजोर घटक अंतिम चरण कीड़ा गियर या स्पोर गियर है, क्योंकि यह आउटपुट के सबसे करीब बैठता है और इसलिए सबसे बड़ा टोक़ और घर्षण सहन करता है।दूसरे शब्दों में, कृमि गियर का डिजाइन और सामग्री महत्वपूर्ण रूप से एक्ट्यूएटर की सेवा जीवन निर्धारित करते हैं।

डीसीएल दो तरीकों से दीर्घायु में सुधार करता हैः

• बड़े त्रिज्या (लंबी बांह) कीड़ा पहिया डिजाइन प्रभावी त्रिज्या को बढ़ाकर, एक दिए गए टोक़ के लिए गियर दांतों पर रेडियल बल कम हो जाता है,इस प्रकार प्रति दांत तनाव को कम करना और पहनने और थकान को कम करना.

• पूर्ण कांस्य (कापर-मिश्र धातु) कीड़ा पहिया का उपयोग, न कि केवल एक plated this यह plating पहनने या फ्लेकिंग के जोखिम को समाप्त करता है। कांस्य मिश्र धातु उत्कृष्ट पहनने के प्रतिरोध प्रदान करता है,स्लाइडिंग संपर्क के तहत अच्छी अनुरूपता, और लंबे सेवा जीवन में स्थिर घर्षण व्यवहार।

नतीजतन, डीसीएल के एक बड़े व्यास, पूर्ण कांस्य कीड़ा पहिया के संयोजन में एक अच्छी तरह से कठोर और सटीक उपचार कीड़ा शाफ्ट के साथ जोड़ा जाता है, विश्वसनीय, टिकाऊ,कम शोर ट्रांसमिशन के साथ महत्वपूर्ण रूप से विस्तारित जीवनकाल के साथ प्लेट या कम आकार के गियर का उपयोग करने वाले एक्ट्यूएटर की तुलना में.

विनिर्देश
