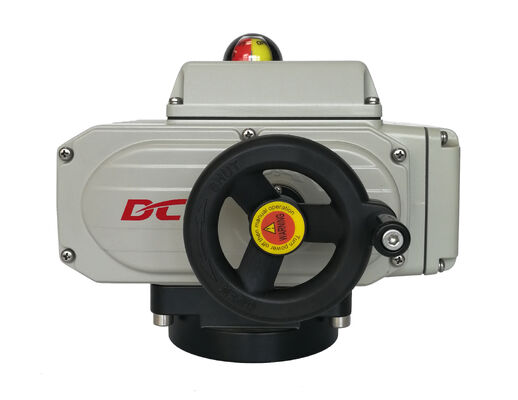

400Nm AC380V CSA 9.5kg कॉम्पैक्ट एक्चुएटर
उत्पाद विवरण
| मानक समय/टोक़ | 30S से 75S/100Nm से 2500Nm/885 इंच से 22125 इंच | स्थापना कोण | 360° |
|---|---|---|---|
| कुल वजन | 4.5 किग्रा से 20 किग्रा | मोटर शक्ति | 15W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC | ||
| प्रमुखता देना | 400Nm कॉम्पैक्ट एक्चुएटर,AC380V कॉम्पैक्ट एक्चुएटर,CSA प्रमाणित कॉम्पैक्ट एक्चुएटर |
||
उत्पाद विवरण
थर्मल ओवरलोड प्रोटेक्शन कॉम्पैक्ट एक्चुएटर / ओवर टॉर्क प्रोटेक्टर वैकल्पिक
विशेषताएं
- मैकेनिकल लिमिट्स के साथ क्वार्टर टर्न ऑपरेशन
- रग्ड IP67 वॉटरटाइट, मजबूत डाई कास्ट एल्यूमीनियम एन्क्लोजर/100% टेस्ट अंडर वॉटर
- वाल्व की स्थिति की पुष्टि के लिए दो सहायक लिमिट स्विच
- विजुअल वाल्व पोजीशन इंडिकेटर/फ्लैट या कन्वेक्स
- मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
- एंटी-कंडेंसेशन के लिए PTC इलेक्ट्रॉनिक हीटिंग कंपोनेंट वैकल्पिक
- थर्मल ओवरलोड प्रोटेक्शन हैवी ड्यूटी मोटर PTC ओवरहीटिंग प्रोटेक्टर के साथ
- सेल्फ-लॉकिंग वर्म गियर पावर लॉस होने पर एक्चुएटर को उसकी अंतिम स्थिति में रखता है
- 100Nm से अधिक टॉर्क वाले एक्चुएटर्स के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
- लोकल इमरजेंसी पावर ऑफ बटन वैकल्पिक
- CSA प्रमाणित प्रति UL मानक/CE चिह्नित
विवरण
DCL के कॉमन-सीरीज़ इलेक्ट्रिक एक्चुएटर्स का उपयोग आमतौर पर क्वार्टर-टर्न डिवाइस जैसे बटरफ्लाई वाल्व, बॉल वाल्व, डैम्पर या स्विंगिंग आर्म्स को संचालित करने के लिए किया जाता है। जब एक निरंतर पावर सिग्नल लगाया जाता है, तो मोटर एक पूरी तरह से धातु गियरबॉक्स चलाता है जिसका अंतिम चरण एक वर्म-गियर सेट होता है; आउटपुट शाफ्ट 90° घूमता है, और आंतरिक कैम लिमिट स्विच को सक्रिय करते हैं ताकि यात्रा के अंत में मोटर स्वचालित रूप से बंद हो जाए। जब एक रिवर्सिंग कंटीन्यूअस सिग्नल लगाया जाता है, तो मोटर आउटपुट को उसकी मूल स्थिति में वापस लाने के लिए विपरीत दिशा में घूमता है।
सभी DCL एक्चुएटर्स एक विशेष रूप से तैयार किए गए कॉपर-अलॉय (कांस्य) वर्म व्हील का उपयोग करते हैं - जो एक मोनोलिथिक यूनिट के रूप में कास्ट किया गया है, न कि केवल सतह पर प्लेटेड। यह गियर की मजबूती, घिसाव प्रतिरोध और समग्र स्थायित्व को काफी बढ़ाता है।
विशिष्ट इलेक्ट्रिक एक्चुएटर्स में, सबसे कमजोर घटक अंतिम-चरण वर्म गियर या स्पर गियर होता है, क्योंकि यह आउटपुट के सबसे करीब होता है और इसलिए सबसे अधिक टॉर्क और घर्षण का सामना करता है। दूसरे शब्दों में, वर्म गियर का डिज़ाइन और सामग्री एक्चुएटर के सेवा जीवन को महत्वपूर्ण रूप से निर्धारित करती है।
DCL दो तरीकों से दीर्घायु में सुधार करता है:
लार्ज-रेडियस (लॉन्ग-आर्म) वर्म व्हील डिज़ाइन - प्रभावी त्रिज्या को बढ़ाकर, दिए गए टॉर्क के लिए गियर दांतों पर रेडियल बल कम हो जाता है, जिससे प्रति दांत तनाव कम हो जाता है और घिसाव और थकान कम हो जाती है।
फुल ब्रॉन्ज़ (कॉपर-अलॉय) वर्म व्हील का उपयोग, न कि केवल प्लेटेड वन - यह प्लेटिंग घिसाव या छिलने के जोखिम को समाप्त करता है। कांस्य मिश्र धातु उत्कृष्ट घिसाव प्रतिरोध, स्लाइडिंग संपर्क के तहत अच्छा अनुरूपता, और लंबे सेवा जीवन में स्थिर घर्षण व्यवहार प्रदान करता है।
नतीजतन, DCL का लार्ज-डायमीटर, फुल-ब्रॉन्ज़ वर्म व्हील का संयोजन - एक ठीक से कठोर और प्रिसिजन-ट्रीटेड वर्म शाफ्ट के साथ मिलकर - विश्वसनीय, टिकाऊ, कम-शोर वाला ट्रांसमिशन प्रदान करता है, जिसमें प्लेटेड या अंडरसाइज़्ड गियर का उपयोग करने वाले एक्चुएटर्स की तुलना में काफी विस्तारित जीवनकाल होता है।
विनिर्देश
| एक्चुएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमाव कोण (अधिकतम सीमा) | कुल वजन | बिजली की आपूर्ति | चयनित नियंत्रण सर्किट |
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2Kg | DC24V/AC24V AV110V/AC220V | A/B/E/G के प्रकार |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19Kg | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| एडजस्टिंग टाइप (टाइप E) के प्रदर्शन पैरामीटर सूची | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | टाइप MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5Kg | DC24V±10% | टाइप GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
