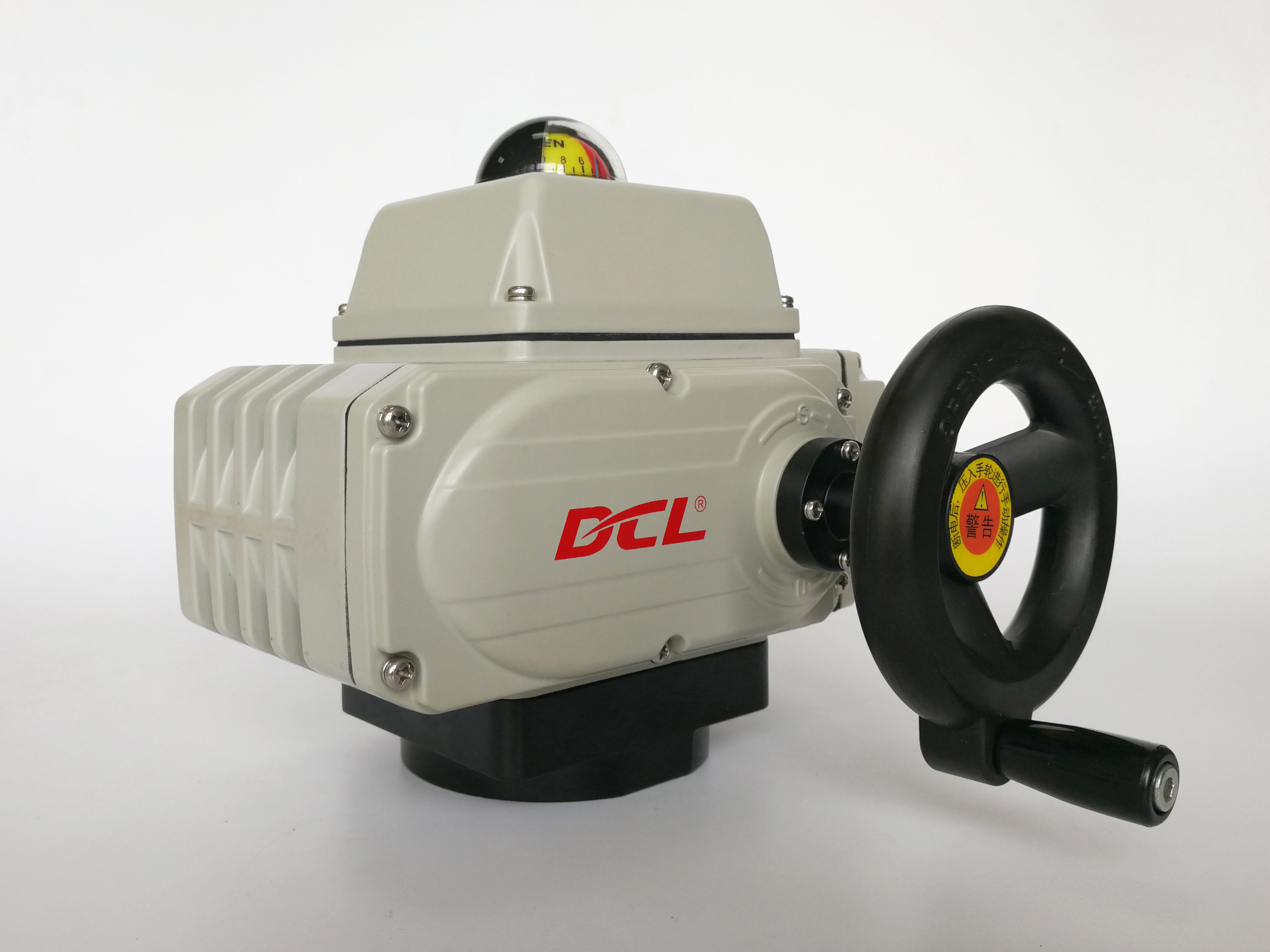

30S 100Nm AC220V CSA कॉम्पैक्ट एक्ट्यूएटर
उत्पाद विवरण
| मानक समय/टोक़ | 30S से 75S/100Nm से 2500Nm/885 इंच से 22125 इंच | स्थापना कोण | 360° |
|---|---|---|---|
| कुल वजन | 4.5 किग्रा से 20 किग्रा | मोटर शक्ति | 15W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC | ||
| प्रमुखता देना | 30S कॉम्पैक्ट एक्ट्यूएटर 100Nm टॉर्क,सीएसए प्रमाणित एसी 220 वी कॉम्पैक्ट एक्ट्यूएटर,उच्च टोक़ के साथ कॉम्पैक्ट एक्ट्यूएटर |
||
उत्पाद विवरण
थर्मल अधिभार संरक्षण कॉम्पैक्ट एक्ट्यूएटर / ओवर टॉर्क प्रोटेक्टर वैकल्पिक
विशेषताएं
- यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
- मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
- वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
- दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
- मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
- पीटीसी इलेक्ट्रॉनिक हीटिंग घटक संकोचन विरोधी के लिए वैकल्पिक
- थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
- स्व-लॉकिंग कीड़ा गियर शक्ति खोने पर अपने अंतिम स्थिति में actuator रहता है बनाता है
- 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
- स्थानीय आपातकालीन शक्ति बंद बटन वैकल्पिक
- सीएसए प्रमाणित यूएल मानक/सीई चिह्न के अनुसार
विवरण
डीसीएल जनरल-सीरीज़ एक्ट्यूएटरः दीर्घायु के लिए डिज़ाइन किया गया
डीसीएल इलेक्ट्रिक एक्ट्यूएटर को क्वार्टर टर्न उपकरणों के उच्च परिशुद्धता संचालन के लिए डिज़ाइन किया गया है, जिसमें तितली वाल्व, बॉल वाल्व और डिमपर्स शामिल हैं।पूर्ण धातु गियरबॉक्सरिवर्स मोटर द्वारा संचालित, एक सटीक इंजीनियरिंग के साथवर्म-गियर सेटअंतिम चरण के रूप में।
यह स्वीकार करते हुए कि अंतिम चरण का गियर केंद्रित टोक़ और घर्षण के कारण सबसे कमजोर घटक है, डीसीएल ने दो महत्वपूर्ण नवाचारों के माध्यम से दीर्घायु को अनुकूलित किया हैः
-
उच्च शक्ति वाले मोनोलिथिक कांस्य मिश्र धातुःमानक गियर के विपरीत, जो केवल सतह-प्लैटेड होते हैं, डीसीएल एकठोस, कासा-मिश्र धातु (कांस्य) कीड़ा पहियायह प्लेटिंग के विघटन के जोखिम को समाप्त करता है और लाखों चक्रों में बेहतर पहनने के प्रतिरोध और स्थिर घर्षण प्रदर्शन सुनिश्चित करता है।
-
उन्नत त्रिज्या (लंबी बांह) ज्यामितिःकीड़ा पहिया के प्रभावी त्रिज्या को बढ़ाकर, डीसीएल किसी भी दिए गए टोक़ के लिए व्यक्तिगत गियर दांतों पर लगाए गए रेडियल बल को कम करता है।दांतों के निचले तनाव के लिए डिजाइनथकान और यांत्रिक पहनने को काफी कम करता है।
हमारे बड़े व्यास के कांस्य पहिया और एक परिशुद्धता-सख्त कीड़ा शाफ्ट का तालमेल एकटिकाऊ, कम शोर, और रखरखाव मुक्तट्रांसमिशन सिस्टम जो पारंपरिक विकल्पों से कहीं अधिक टिकाऊ है।
विनिर्देश
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AC110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AC110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
