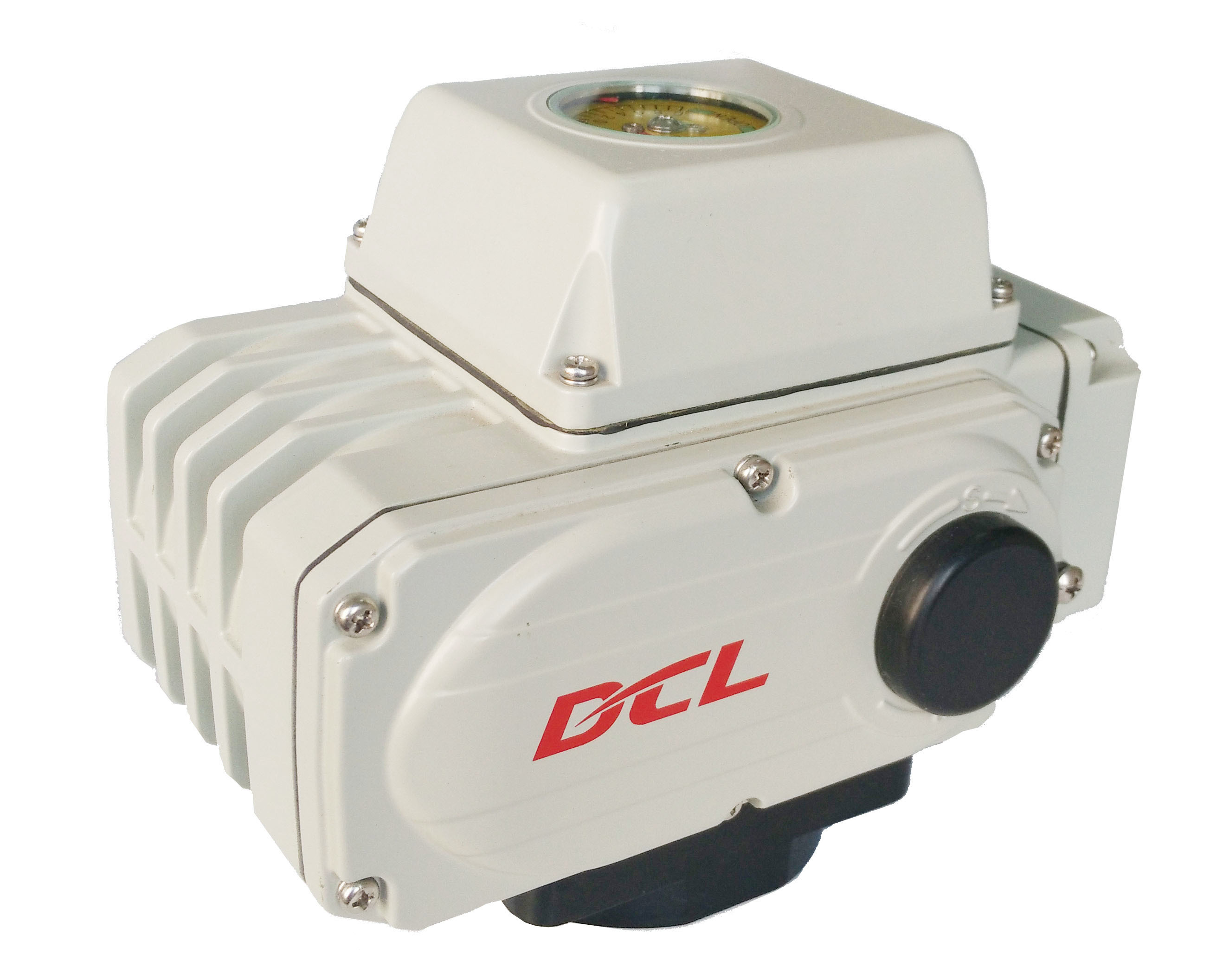

IP67 मौसम प्रतिरोधी क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर 16 ¢ 3000 एनएम

• 16 से 3000 Nm तक का मानक आउटपुट टॉर्क, 24 से 3900 Nm तक का अधिकतम टॉर्क।
• मानक के रूप में IP67 एन्क्लोजर, चयनित कॉन्फ़िगरेशन पर IP68 उपलब्ध है।
• -25°C से +55°C तक की परिवेश-तापमान सीमा।
• बॉल वाल्व, बटरफ्लाई वाल्व और अन्य क्वार्टर-टर्न अनुप्रयोगों के लिए डिज़ाइन किया गया।
• ISO 5211 डायरेक्ट-माउंट इंटरफेस, मॉडल के आधार पर फ्लैंज और ड्राइव आयामों के साथ।
• ऑन-ऑफ, पोजीशन-फीडबैक या मॉड्यूलेटिंग नियंत्रण के साथ उपलब्ध।
• मॉड्यूलेटिंग संस्करण 4–20 mA, 1–5 VDC या 2–10 VDC इनपुट स्वीकार करते हैं और 4–20 mA फीडबैक प्रदान करते हैं।
• बुनियादी मॉड्यूलेटिंग त्रुटि ±1% से अधिक नहीं है, दोहराव त्रुटि 1% से अधिक नहीं है।
• मॉडल-निर्भर DC12V, DC24V, AC24V, AC110V, AC220V और AC380V पावर सप्लाई।
• वैकल्पिक Modbus RTU, ओवर-टॉर्क सुरक्षा, एंटी-कंडेंसेशन हीटिंग, मैनुअल ऑपरेशन और फेल-सेफ रिटर्न।
• चयनित त्वरित-ओपनिंग मॉडल निर्दिष्ट टॉर्क पर दो सेकंड जितनी कम 90° ऑपरेटिंग समय प्रदान करते हैं।
• यांत्रिक सीमाओं के साथ 1/4 टर्न ऑपरेशन
• प्रवाह को समायोजित या काटने के लिए बॉल वाल्व और बटरफ्लाई वाल्व को स्वचालित करें
• सभी कांस्य मिश्र धातु वर्म सेक्टर गियर बहुत टिकाऊ और उच्च बल घर्षण के प्रतिरोधी हैं
• पूर्ण रेटेड लोड के साथ 10000 से अधिक बार पूर्ण ओपन और क्लोज लाइफ साइकिल, ड्यूटी दर 80% के साथ
• मौसम प्रूफ IP67/टाइप 4X एल्यूमीनियम मिश्र धातु आवास के साथ सीमित स्थान के लिए कॉम्पैक्ट आकार
• संक्षारण सुरक्षा मजबूत एल्यूमीनियम मिश्र धातु, थर्मली बॉन्डेड पॉलिएस्टर कोटिंग के साथ
• सभी धातु गियर ट्रेन सेल्फ-लॉकिंग वर्म गियर के साथ
• विज़ुअल वाल्व पोजीशन इंडिकेटर
• वाल्व की स्थिति की पुष्टि करने के लिए दो इलेक्ट्रिक लिमिट स्विच, किसी अतिरिक्त ब्रेक की आवश्यकता नहीं है
• एलन हैंडल मैनुअल ओवरराइड
• CSA सूचीबद्ध/UL अनुपालन/CE चिह्नित/RoHS 3.0 परीक्षण किया गया
• अपडेट: DC12V पावर सप्लाई मॉडल DCL-02, DCL-05, DCL-10 और DCL-20 ने CSA प्रमाणन प्राप्त किया है।
• अपडेट: DC24V पावर सप्लाई मॉडल DCL-100/200/300 ने CSA प्रमाणन प्राप्त किया है।

DCL वेदरप्रूफ क्वार्टर-टर्न इलेक्ट्रिक एक्चुएटर को जल उपचार, अपशिष्ट जल प्रणालियों, HVAC, भवन स्वचालन, बिजली उत्पादन, समुद्री उपकरण, कागज प्रसंस्करण और सामान्य औद्योगिक अनुप्रयोगों में वाल्व स्वचालन के लिए डिज़ाइन किया गया है।

इस रेंज में DCL-02 से DCL-300 तक के मॉडल शामिल हैं, जिनका मानक आउटपुट टॉर्क 16 से 3000 Nm तक है। मुख्य उत्पाद रेंज पर IP67 मानक है, जबकि चयनित कॉन्फ़िगरेशन पर IP68 उपलब्ध है। बताई गई परिवेश-तापमान सीमा -25°C से +55°C है।

ISO 5211 डायरेक्ट-माउंट इंटरफेस संगत बॉल वाल्व, बटरफ्लाई वाल्व और अन्य रोटरी वाल्व के लिए उपलब्ध हैं। ऑर्डर करने से पहले फ्लैंज आकार, ड्राइव स्क्वायर, वाल्व-स्टेम ऊंचाई और आवश्यक ऑपरेटिंग टॉर्क की जांच की जानी चाहिए।

नियंत्रण कॉन्फ़िगरेशन में ऑन-ऑफ ऑपरेशन, पैसिव-कॉन्टैक्ट फीडबैक, रेजिस्टेंस फीडबैक और मॉड्यूलेटिंग नियंत्रण शामिल हैं। मॉड्यूलेटिंग संस्करण 4–20 mA, 1–5 VDC या 2–10 VDC कमांड स्वीकार करते हैं और 4–20 mA वाल्व-पोजीशन फीडबैक प्रदान करते हैं। निर्दिष्ट बुनियादी त्रुटि ±1% से अधिक नहीं है, दोहराव त्रुटि 1% से अधिक नहीं है।

वैकल्पिक कार्यों में आर्द्र वातावरण के लिए एंटी-कंडेंसेशन हीटर, Modbus RTU संचार, ओवर-टॉर्क सुरक्षा, मैनुअल ऑपरेशन और स्टोर्ड-एनर्जी फेल-सेफ रिटर्न शामिल हैं। IP68 को स्थायी पानी के नीचे सेवा के लिए अनुमोदन के रूप में नहीं समझा जाना चाहिए जब तक कि आवश्यक विसर्जन गहराई और अवधि अलग से पुष्टि न की जाए।
