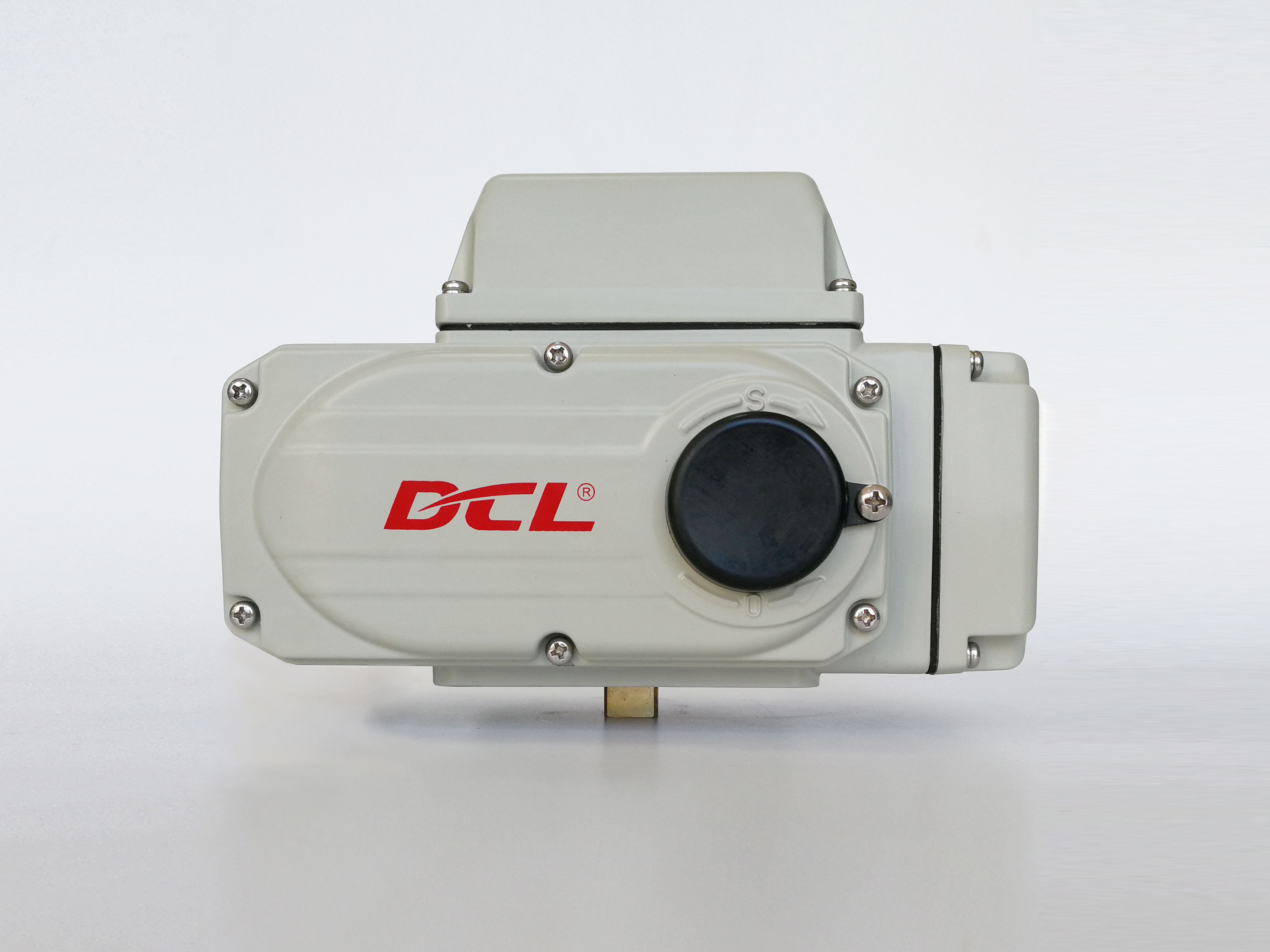

IP67 त्वरित-खुलने वाला विद्युत एक्ट्यूएटर 2°8 से 25°80 एनएम
उत्पाद विवरण
| नाम | त्वरित खुला और बंद विद्युत एक्ट्यूएटर | बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| प्रकार | तेजी से गति एक्ट्यूएटर | संचालन | 1/4 टर्न ऑपरेशन |
| संरक्षण ग्रेड | आईपी67 | ज़िंदगी | 10000 से अधिक बार जीवन चक्र |
| प्रमुखता देना | IP67 त्वरित खोलने वाला विद्युत एक्ट्यूएटर,इलेक्ट्रिक एक्ट्यूएटर 25 ∼ 80 एनएम का टॉर्क,त्वरित-खुला हुआ एक्ट्यूएटर 2 ¢ 8 सेकंड |
||
उत्पाद विवरण
DCL-K10 उत्पाद सुविधाएँ
-
25 Nm/2 s, 50 Nm/4 s और 80 Nm/8 s कॉन्फ़िगरेशन में उपलब्ध।
-
समायोज्य 0–90° यात्रा; संचालन समय पूर्ण 90° स्ट्रोक पर आधारित है।
-
DC24V, AC24V, AC110V, AC220V और AC380V का समर्थन करता है।
-
DC24V संचालन के लिए टाइप G नियंत्रण सर्किट।
-
AC24V, AC110V और AC220V के लिए टाइप A/B नियंत्रण सर्किट।
-
AC380V के लिए टाइप H थ्री-फेज नियंत्रण सर्किट।
-
मानक के रूप में IP67, IP68 वैकल्पिक के साथ।
-
-25°C से +55°C तक परिवेश-तापमान सीमा बताई गई है।
-
ISO 5211 F05/F07 डायरेक्ट-माउंट इंटरफेस।
-
9×9, 11×11 और 14×14 मिमी ड्राइव-स्क्वायर विकल्प।
-
पावर और सिग्नल वायरिंग के लिए दो G1/2 वेदरप्रूफ केबल कनेक्टर।
-
वैकल्पिक एंटी-कंडेंसेशन हीटर, डोम इंडिकेटर और मैनुअल ऑपरेशन।
मुख्य विनिर्देश
| पैरामीटर | DCL-K10 विनिर्देश |
|---|---|
| त्वरित-खोलने का समय/टॉर्क | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| संचालन-समय आधार | पूर्ण 0–90° स्ट्रोक |
| यात्रा कोण | समायोज्य 0–90° |
| बिजली की आपूर्ति | DC24V, AC24V, AC110V, AC220V, AC380V |
| मोटर पावर | DC और मुख्य AC संस्करणों के लिए 25 W; AC380V के लिए 15 W |
| नियंत्रण सर्किट | DC24V: टाइप G; सिंगल-फेज AC: टाइप A/B; AC380V: टाइप H |
| आवरण रेटिंग | IP67 मानक; IP68 वैकल्पिक |
| परिवेश तापमान | -25°C से +55°C |
| कुल वजन | लगभग 4.5 किग्रा |
| स्थापना अभिविन्यास | 360° |
| केबल प्रविष्टियाँ | दो G1/2 वेदरप्रूफ केबल कनेक्टर |
| माउंटिंग फ्लैंज | ISO 5211 F05/F07 |
| ड्राइव स्क्वायर | 9×9, 11×11 या 14×14 मिमी |
| अनुमत स्टेम ऊंचाई | ≤19 मिमी |
| वैकल्पिक कार्य | एंटी-कंडेंसेशन हीटर, डोम इंडिकेटर, मैनुअल ऑपरेशन |
उत्पाद विवरण
DCL-K10 छोटे क्वार्टर-टर्न वाल्व और स्वचालित उपकरणों के लिए एक त्वरित-खोलने वाला इलेक्ट्रिक एक्चुएटर है, जिसे एक परिभाषित छोटी प्रतिक्रिया समय की आवश्यकता होती है। उपलब्ध कॉन्फ़िगरेशन दो सेकंड में 25 Nm, चार सेकंड में 50 Nm या आठ सेकंड में 80 Nm पर पूर्ण 90° स्ट्रोक प्रदान करते हैं।
बिजली-आपूर्ति विकल्पों में DC24V, AC24V, AC110V, AC220V और AC380V शामिल हैं। नियंत्रण सर्किट आपूर्ति पर निर्भर करता है: DC24V के लिए टाइप G, सूचीबद्ध सिंगल-फेज AC संस्करणों के लिए टाइप A/B और AC380V थ्री-फेज संचालन के लिए टाइप H का उपयोग किया जाता है।
एक्चुएटर में समायोज्य 0–90° यात्रा और ISO 5211 F05/F07 डायरेक्ट-माउंट इंटरफेस हैं। IP67 मानक है, IP68 वैकल्पिक है, और बताई गई परिवेश-तापमान सीमा -25°C से +55°C है। दो G1/2 वेदरप्रूफ केबल कनेक्टर पावर और सिग्नल वायरिंग को अलग करते हैं।
उपलब्ध टॉर्क सीधे संचालन समय से संबंधित है। दो-सेकंड का संस्करण 25 Nm प्रदान करता है और इसे 80 Nm दो-सेकंड एक्चुएटर के रूप में वर्णित नहीं किया जाना चाहिए। वाल्व के अधिकतम संचालन टॉर्क और आवश्यक प्रतिक्रिया समय के अनुसार सही कॉन्फ़िगरेशन का चयन किया जाना चाहिए।
उत्पाद दस्तावेज़ बताता है कि त्वरित-खोलने की सीमा बटरफ्लाई वाल्व या अन्य वाल्व के लिए उपयुक्त नहीं है, जिन्हें सेल्फ-लॉकिंग एक्चुएटर की आवश्यकता होती है। चयन से पहले, इंजीनियरों को यह पुष्टि करनी चाहिए कि प्रक्रिया टॉर्क वाल्व को बैक-ड्राइव नहीं कर सकता है और माउंटिंग फ्लैंज, ड्राइव स्क्वायर और वाल्व-स्टेम ऊंचाई को सत्यापित करना चाहिए।
