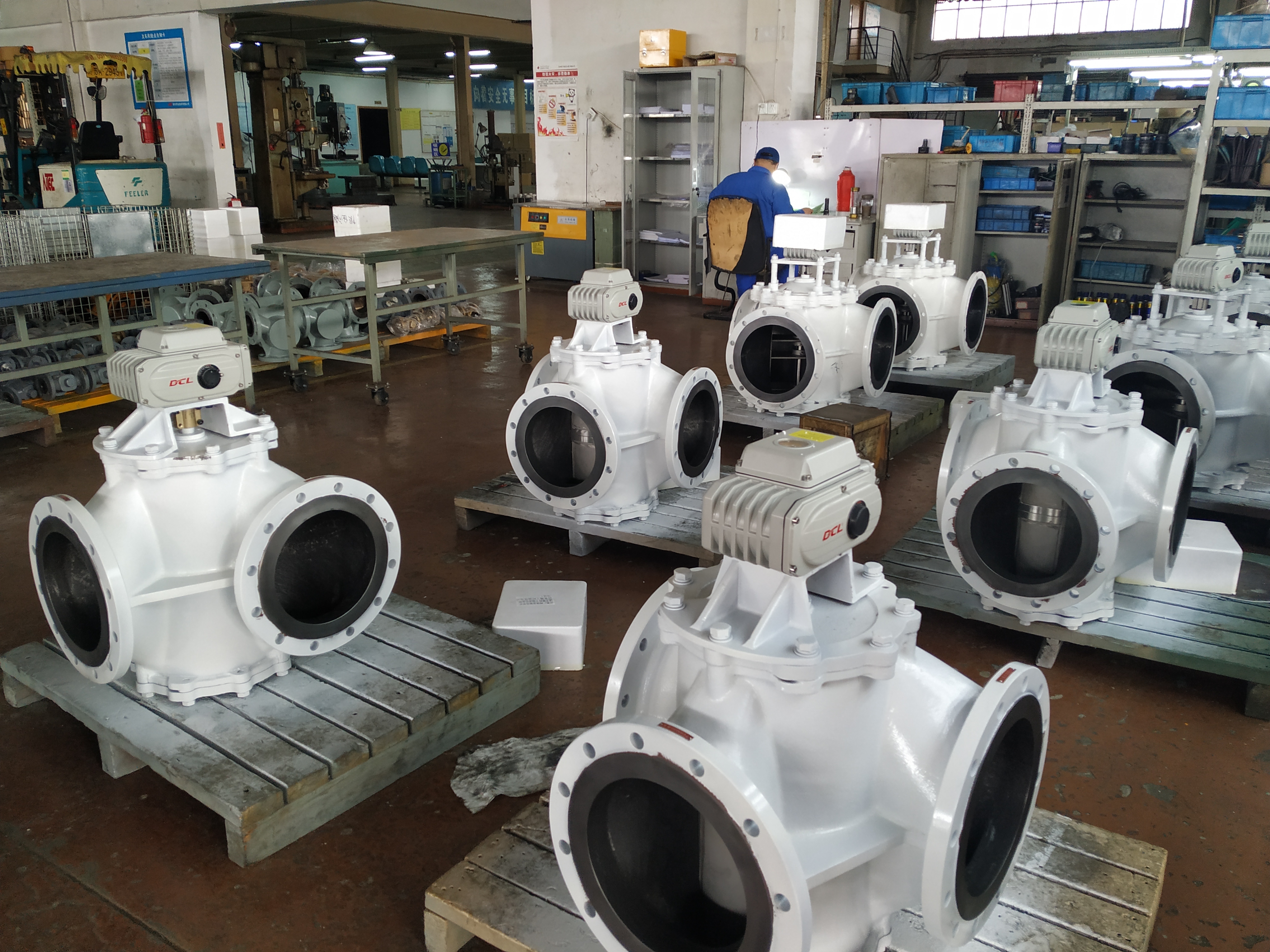

कूलिंग-सिस्टम बॉल और बटरफ्लाई वाल्व के लिए कॉम्पैक्ट मरीन इलेक्ट्रिक एक्चुएटर
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | स्थापना कोण | 360° |
|---|---|---|---|
| मानक टोक़ | 18nm से 2500nm/160in.lbs से 22125in.lbs | मानक काल | 15s से 75s |
| कुल वजन | 1.2 किग्रा से 20 किग्रा | मोटर शक्ति | 6W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
नौसेना के लिए इस्तेमाल किया मोटर चालित कॉम्पैक्ट एक्ट्यूएटर जहाज, युद्धपोत और विमान वाहक के लिए
विशेषताएं
- तितली वाल्व और दो-तरफा/तीन-तरफा गेंद वाल्व के लिए यांत्रिक सीमाओं के साथ चौथाई मोड़
- IP67 और NEMA 4X के साथ कठोर उच्च दबाव मरम्मत कास्ट एल्यूमीनियम आवास
- थर्मल लिंक्ड पॉलिएस्टर पाउडर कोटिंग, 1000 घंटे के नमक स्प्रे परीक्षण के साथ सी 3 स्तर के संक्षारण प्रतिरोध
- थर्मल अधिभार सुरक्षा के साथ भारी शुल्क पूर्ण रूप से बंद गिलहरी-कक्ष असिंक्रोनस मोटर, ड्यूटी दर 80%, एफ दर इन्सुलेशन।
- 10000 से अधिक बार पूर्ण खुला/बंद जीवन चक्र नामित टोक़ के साथ।
- स्व-लॉकिंग कीड़ा गियर के साथ सभी धातु गियर ट्रेन, बिजली की हानि के बाद अंतिम ज्ञात स्थिति में रहता है, कोई अतिरिक्त ब्रेक की जरूरत नहीं है
- विश्व में अग्रणी ईएमसी प्रदर्शन, 2500V वृद्धि परीक्षण, 4000V EFT परीक्षण, 4000V ESD परीक्षण
- दृश्य वाल्व स्थिति सूचक/फ्लैट सूचक या उत्तल सूचक उपलब्ध
- मैन्युअल ओवरराइड मानक वाइंड वाइंड व्हील के साथ
- ISO5211 बहु-फ्लैंज माउंटिंग
- सीएसए प्रमाणित UL 429 और सीएसए C22.2/CE चिह्नित/RoHS 3 अनुरूप
विवरण
डीसीएल कॉम्पैक्ट समुद्री इलेक्ट्रिक एक्ट्यूएटर जहाज के शीतलन और तापमान विनियमन प्रणालियों में संगत गेंद वाल्व, तितली वाल्व और तीन-तरफा वाल्व के लिए डिज़ाइन किए गए हैं।विशिष्ट अनुप्रयोगों में मीठे पानी शामिल हैं, समुद्री जल और स्नेहन तेल के सर्किट जो जनरेटर सेट, डीजल इंजन और टरबाइन उपकरण की सेवा करते हैं।
क्वार्टर-टर्न डिजाइन संगत वाल्वों के लिए ISO 5211 माउंटिंग इंटरफेस प्रदान करता है। मॉड्यूलिंग कॉन्फ़िगरेशन नियंत्रण कमांड प्राप्त करते हैं और वाल्व को आवश्यक उद्घाटन पर ले जाते हैं।उत्पाद साहित्य में ± 1% से अधिक की मूल स्थिति त्रुटि और 1% से अधिक की दोहराव त्रुटि निर्दिष्ट की गई हैतापमान नियंत्रण का वास्तविक प्रदर्शन वाल्व प्रवाह विशेषताओं, सेंसर, नियंत्रण तर्क और सिस्टम भार पर भी निर्भर करता है।
कॉम्पैक्ट एल्यूमीनियम मिश्र धातु आवास समुद्री उपकरण पैकेज में एकीकरण का समर्थन करता है।चयनित मॉडल के लिए हाथ से संचालन और विद्युत चुम्बकीय संगतता को आर्द्रता से मेल खाने के लिए पुष्टि की जानी चाहिएसमुद्री जल सर्किट, वाल्व-बॉडी सामग्री, आंतरिक घटकों और सील के लिए एक अलग मीडिया-संगतता मूल्यांकन की आवश्यकता होती है।
डीसीएल ने समुद्री विद्युत नियंत्रित तितली वाल्वों और गेंद वाल्वों के लिए चीनी मानकों का मसौदा तैयार करने में भाग लिया।किसी वर्गीकरण सोसायटी की स्वीकृति को आपूर्ति किए गए पूर्ण वाल्व संयोजन के लिए वैध प्रमाणपत्र के साथ सत्यापित किया जाना चाहिएग्राहक के वाल्वों के संयोजनों द्वारा आयोजित स्वीकृति को केवल एक्चुएटर के प्रमाणन के रूप में प्रस्तुत नहीं किया जाना चाहिए।
विनिर्देश
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC12V/DC24V/AC24V AC110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AC110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | DC24V/AC110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-200 | 90S/2000Nm | 19.5 किलो | ||||
| डीसीएल-300 | 110S/3000Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-200 | DN350~400 | DN250 | DN900 |
| डीसीएल-300 | DN450~600 | DN300~350 | DN1000~1200 |
