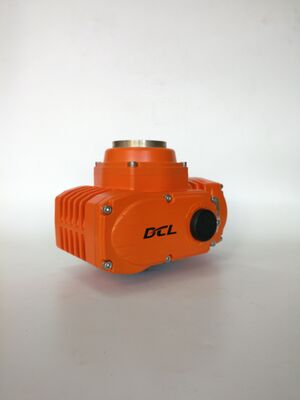

IP68 100Nm/30S विस्फोट-प्रूफ क्वार्टर-टर्न इलेक्ट्रिक एक्ट्यूएटर ATEX/IECEx ISO 5211

उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL-EX10/EX20/EX40/EX60
न्यूनतम आदेश मात्रा 1पीसी
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्य दिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन,
आपूर्ति की क्षमता 5000 पीसी/माह
उत्पाद विवरण
मानक टोक़ 100nm से 600nm मानक काल 30s से 45s
कुल वजन 5 किग्रा से 10 किग्रा बिजली की आपूर्ति 24VAC/110VAV/220VAC/380VAC/24VDC
मोटर शक्ति 15W से 90W परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
स्थापना कोण 360° संरक्षण ग्रेड IP68 NEMA4X/7
एक संदेश छोड़ें
उत्पाद विवरण
क्षेत्र 1 / डिवीजन 1 के लिए ExdIIC T4 ग्रेड के साथ विस्फोट प्रतिरोधी इलेक्ट्रिक कॉम्पैक्ट एक्ट्यूएटर
विशेषताएं
  • यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
  • प्रत्येक आवास कवर के सिलेंडर स्टॉप प्रकार के कनेक्शन सतहों, लौ प्रतिरोधी अंतर और लंबाई UL और CSA मानक के अनुरूप
  • ज़ोन प्रणाली के लिए विस्फोट प्रतिरोधी ग्रेड ExdIICT4 और डिवीजन प्रणाली के लिए समूह C, D T4
  • पाउडर कोटिंग के साथ IP68/NEMA 4X एल्यूमीनियम मिश्र धातु के मजबूत आवास
  • वाल्व स्थिति संकेतक के लिए 10 मिमी उच्च शक्ति कांच लेंस, कम तापमान ((-22F) और उच्च तापमान ((140F) दोनों में मजबूत कठोरता बनाए रखें।
  • उच्च विस्फोट दबाव ((> 2.2 एमपीए) के लिए एक्ट्यूएटर के प्रतिरोध को सुनिश्चित करने के लिए हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु का आवरण।
  • अग्नि उपचार के साथ गैर-हवायुक्त मोटर।
  • थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
  • ड्यूटी रेट 70% है, S2 कम समय के लिए ड्यूटी 15 मिनट से कम के निरंतर संचालन और S4 1200 बार / घंटे के साथ अंतराल प्रकार के संचालन के साथ।
  • ISO5211 मल्टी फ्लैंज माउंटिंग.
  • ओवर टॉर्क सुरक्षा उपलब्ध है
  • एंटी-कंडेंसेशन हीटर वैकल्पिक है
  • एलन कुंजी या हैंडव्हील के साथ मैनुअल ओवरराइड
  • यूएल मानक/एटीईएक्स चिह्नित प्रति प्रक्रिया में सीएसए प्रमाणन
विवरण

डीसीएल विस्फोट-सबूत इलेक्ट्रिक एक्ट्यूएटर औद्योगिक वाल्व स्वचालन के लिए डिज़ाइन किए गए हैं जहां ज्वलनशील गैसें या वाष्प मौजूद हो सकते हैं।The flameproof design houses the motor and electronic components within protected compartments. लौरोरोक्षोधी डिजाइन मोटर और इलेक्ट्रॉनिक घटकों को संरक्षित डिब्बों के भीतर रखता है।. Flamepath अंतराल,lengths and mating-surface dimensions are controlled to meet applicable explosion-protection requirements and limit flame propagation from an internal explosion to the surrounding atmosphere. लंबाई और मिलान-सतह के आयामों को लागू विस्फोट-सुरक्षा आवश्यकताओं को पूरा करने और आसपास के वातावरण के लिए एक आंतरिक विस्फोट से लौ प्रसार को सीमित करने के लिए नियंत्रित किया जाता है।.

The aluminum-alloy enclosure and machined flameproof joints form the protective structure. Listed markings include Ex db h IIC T4 Gb and North American ratings such as Class I, Division 1, एल्यूमीनियम-मिश्रण घोंसला और मशीनीकृत लौरोरोक जोड़ों को सुरक्षात्मक संरचना बनाते हैं।समूह C और Dउपयुक्त स्थानों, गैस समूहों, तापमान कोड और स्थापना की स्थिति चयनित मॉडल के लिए प्रमाणन दस्तावेजों के खिलाफ सत्यापित किया जाना चाहिए।

ISO 5211 multi-flange direct-mount interfaces and square-drive options support installation on compatible ball valves, butterfly valves and other rotary valves. फ्लेंज के आयाम, ड्राइव का आकार,वाल्व-स्टेम ऊंचाई और अधिकतम ऑपरेटिंग टोक़ चयन से पहले जाँच की जानी चाहिए. The range features an IP68 enclosure and a stated ambient-temperature range of -25°C to +55°C..............................................................................................................................

विनिर्देश
प्रकार Ex05E Ex10E Ex20E Ex40E Ex60E
शक्ति AC110V/AC220V
आउटपुट टॉर्क 50 एनएम 100 एनएम 200 एनएम 400 एनएम 600 एनएम
अभिनय का समय 20S 30S 30S 30S 45S
घुमावदार कोण 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर शक्ति 10W 25W 40W 90W 90W
रेटेड करंट 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
कुल वजन 3.0kg 5.0kg 5.5 किलो 9.5 किलो 10.0kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिंगल 4-20mADC
मूलभूत त्रुटि ± 1% से अधिक नहीं
परस्पर त्रुटि 1% से अधिक नहीं
मृत अंतरिक्ष 0.5%-5.0% समायोज्य
शमन विशेषता 0 बार
एक्ट्यूएटर में दोहराने वाली त्रुटि ≤ 1%
अछूता प्रतिरोध 100MΩ/500VDC
वोल्टेज वर्ग का सामना करना 1500VAC 1 मिनट
सुरक्षा वर्ग IP67
धमाका प्रतिरोधी ग्रेड एक्सडी II BT4जीबी
स्थापना कोण 360° किसी भी कोण पर
विद्युत इंटरफेस 2-M20*1.5 विस्फोट प्रतिरोधी प्लग,ग्राहकों को चयनित केबल के अनुसार उपयोग करते समय संबंधित विस्फोट प्रतिरोधी केबल कनेक्टर स्थापित करना चाहिए।
परिवेश का तापमान -20°C~+60°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच
टिप्पणी किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।
