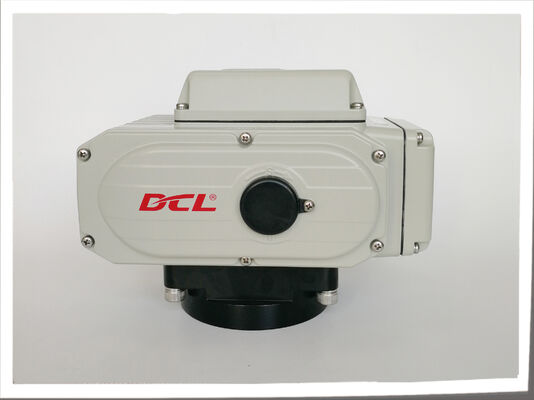

समायोज्य मृत स्थान प्रकार मूल त्रुटि ≤ 1% इलेक्ट्रिक कॉम्पैक्ट एक्ट्यूएटर
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC | मोटर शक्ति | 6W से 140W |
|---|---|---|---|
| मानक टोक़ | 50nm से 2500nm/442in.lbs से 22125in.lbs | मानक काल | 20s से 75s |
| इनपुट सिग्नल | 4-20MADC/1-5VDC/2-10VDC | उत्पादन में संकेत | 4-20MADC |
| संरक्षण ग्रेड | IP67 NEMA4/4X | कुल वजन | 1.2 किग्रा से 20 किग्रा |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | स्थापना कोण | 360° |
मूल त्रुटि ≤ 1% के साथ समायोज्य मृत स्थान प्रकार के इलेक्ट्रिक कॉम्पैक्ट एक्ट्यूएटर
विशेषताएं
- इनपुट सिग्नल के अनुपात में चौथाई मोड़ का संचालन
- नियंत्रण पैक के लिए परीक्षण किए गए EFT, ESD और उच्च वोल्टेज वृद्धि के साथ उच्च प्रदर्शन EMC
- थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
- उपलब्ध वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक
- वाल्व स्थिति के लिए आउटपुट 4-20mA संकेत
- मानक ISO5211 बहु-फ्लैंज वाल्व माउंटिंग
- फुल पॉट मल्टीफंक्शन स्मार्ट कंट्रोल पैक कंपन और नमी के प्रतिरोध
- दुनिया में अग्रणी विरोधी हस्तक्षेप क्षमता, नियंत्रण सटीकता और संवेदनशीलता
- स्व-केलिब्रेशन और समस्या स्व-जाँच समारोह
- बहुत छोटे आकार के साथ अद्वितीय एकीकृत मोटर/नियंत्रण पैक/होल्डिंग डिजाइन
- गर्मी से बंधे पॉलिएस्टर कोटिंग के साथ मौसम प्रतिरोधी एल्यूमीनियम मिश्र धातु के आवरण
- 1000 घंटे के नमक छिड़काव परीक्षण के साथ C3 स्तर के संक्षारण प्रतिरोध
- मैनुअल ओवरराइडिंग वाइंड वाइंड व्हील के साथ
- UL और CSA मानक/CE चिह्नित/RoHS 3.0 के अनुसार CSA प्रमाणन पारित
विवरण
डीसीएल कॉम्पैक्ट मॉड्यूलेटिंग इलेक्ट्रिक एक्ट्यूएटर गेंद वाल्व, तितली वाल्व और अन्य क्वार्टर-टर्न वाल्व के उद्घाटन को नियंत्रित करता है। विशिष्ट अनुप्रयोगों में एचवीएसी,जल उपचार और प्रवाह की आवश्यकता वाली औद्योगिक प्रक्रियाएं, दबाव, तापमान या स्तर विनियमन।
एकीकृत नियंत्रक 4 ¢ 20 mA, 1 ¢ 5 VDC या 2 ¢ 10 VDC कमांड स्वीकार करता है और संगत पीएलसी, डीसीएस या भवन नियंत्रण प्रणालियों के लिए 4 ¢ 20 mA वाल्व स्थिति प्रतिक्रिया प्रदान करता है।साहित्य में ± 1% से अधिक की मूल त्रुटि निर्दिष्ट नहीं है, रिवर्सिंग और दोहराव की त्रुटियों के साथ 1% से अधिक नहीं। एक समायोज्य डेडबैंड 0.5%~5.0% प्रतिक्रिया सेटिंग को एप्लिकेशन से मेल खाने की अनुमति देता है।
इन विनिर्देशों में एक्ट्यूएटर की स्थिति का वर्णन किया गया है। समग्र प्रक्रिया-नियंत्रण प्रदर्शन वाल्व प्रवाह विशेषताओं, सेंसर, नियंत्रण तर्क और संचालन स्थितियों पर भी निर्भर करता है।
नियंत्रक इलेक्ट्रॉनिक घटकों के प्रत्यक्ष संपर्क को कम करने और नमी और कंपन के खिलाफ संरचनात्मक सुरक्षा प्रदान करने के लिए राल कैप्सुलेशन का उपयोग करता है।मोटर में पीटीसी थर्मल सुरक्षा शामिल है, जबकि विद्युत और यांत्रिक सीमाएं यात्रा को नियंत्रित करती हैं। मॉड्यूलेटिंग संस्करण S4 अंतराल वाली ड्यूटी का उपयोग करते हैं, इसलिए चयन के दौरान ऑपरेटिंग आवृत्ति और लोड आवश्यकताओं की जांच की जानी चाहिए।
मुख्य मॉडलों में मानक के रूप में IP67 सुरक्षा और वैकल्पिक रूप से IP68 के साथ एक एल्यूमीनियम मिश्र धातु के साथ एक आवरण है। घोषित परिवेश-तापमान सीमा -25 ° C से +55 ° C है।आईएसओ 5211 माउंटिंग इंटरफेस संगत वाल्वों पर प्रत्यक्ष स्थापना का समर्थन करते हैंचयनित मॉडल के लिए पावर सप्लाई, स्थिति संकेत, मैनुअल ऑपरेशन और संचार विकल्पों की पुष्टि की जानी चाहिए।
विनिर्देश
| प्रकार | DCL-05E | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-200ई | डीसीएल-300ई |
|---|---|---|---|---|---|---|---|---|
| शक्ति | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| आउटपुट टॉर्क | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 2000 एनएम | 3000 एनएम |
| अभिनय का समय | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| घुमावदार कोण | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर शक्ति | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| रेटेड करंट | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| कुल वजन | 2.5 किलो | 4.5 किलो | 9 किलो | 9.5 किलो | 10 किलो | 19 किलो | 19.5 किलो | 20 किलो |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिंगल | 4-20mADC | |||||||
| मूलभूत त्रुटि | ± 1% से अधिक नहीं | |||||||
| परस्पर त्रुटि | 1% से अधिक नहीं | |||||||
| मृत अंतरिक्ष | 0.5%-5.0% समायोज्य | |||||||
| शमन विशेषता | 0 बार | |||||||
| एक्ट्यूएटर में दोहराने वाली त्रुटि | ≤ 1% | |||||||
| अछूता प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज वर्ग का सामना करना | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| सुरक्षा वर्ग | IP67 | |||||||
| स्थापना कोण | 360° किसी भी कोण पर | |||||||
| विद्युत इंटरफेस | दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए | |||||||
| परिवेश का तापमान | -20°C~+55°C | |||||||
| वैकल्पिक कार्य | ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल | |||||||
| टिप्पणी | किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
