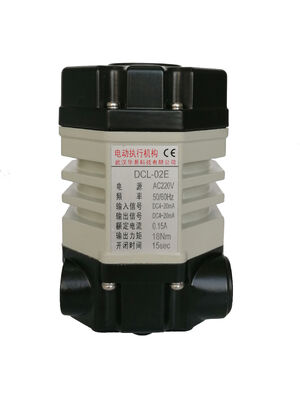

सीएसए आईपी67 18एनएम कॉम्पैक्ट इलेक्ट्रिक एक्चुएटर छोटे बॉल और बटरफ्लाई वाल्व के लिए

• 18 एनएम का मानक आउटपुट 15 सेकंड के ऑपरेटिंग समय के साथ।

• अधिकतम टॉर्क 24 एनएम

• वैकल्पिक 7 s/9 Nm और 30 s/25 Nm कार्य विन्यास।

• छोटे गेंद और तितली वाल्वों के लिए समायोज्य 0 ̊ 90 ° यात्रा।

• सीमित स्थापना स्थान वाले उपकरण के लिए 1.2 किलोग्राम का कॉम्पैक्ट डिजाइन।

• -25°C से +55°C तक के परिवेश-तापमान के दायरे के साथ IP67 आवरण।

• मॉडल-निर्भर DC12V, DC24V, AC24V, AC110V और AC220V बिजली आपूर्ति।

• ऑन-ऑफ, इंटरमीडिएट-पोजिशन और मॉड्यूलिंग कंट्रोल विकल्प।

• आईएसओ 5211 F03, F04 और F05 प्रत्यक्ष-माउंट इंटरफेस।

• वाल्व के 16 मिमी ऊंचाई तक के स्तंभों के लिए 9*9 मिमी और 11*11 मिमी ड्राइव-स्क्वायर विकल्प।

• 360° के माध्यम से स्थापना और सात-कोर केबल कनेक्शन।

डीसीएल-02 एक कॉम्पैक्ट इलेक्ट्रिक वाल्व एक्ट्यूएटर है जिसका वजन लगभग1.2 किलो, छोटे गेंद वाल्व, तितली वाल्व और अन्य उपकरणों को समायोजित करने की आवश्यकता के लिए डिज़ाइन किया गया0°90° घूर्णन गतिइसका छोटा पदचिह्न वाल्व स्वचालन अनुप्रयोगों के लिए उपयुक्त है जहां स्थापना स्थान सीमित है।

टॉर्क और ऑपरेटिंग समय

मानक विन्यास प्रदान करता है16 N·m आउटपुट टॉर्कके साथ15 सेकंड का संचालन समय. एक वैकल्पिक विन्यास प्रदान करता है9 एन.एम. 7 सेकंड पर, कम टोक़ आवश्यकताओं वाले अनुप्रयोगों के लिए एक तेज़ संचालन विकल्प प्रदान करता है। वाल्व के वास्तविक संचालन भार के आधार पर टोक़ और यात्रा समय संयोजन का चयन करें।

संलग्नक और आवेदन की शर्तें

डीसीएल-02 में एकIP67 कैबिनेटऔर एक परिवेश संचालन तापमान सीमा के-25°C से +55°C तकअनुप्रयोगों में जल उपचार, एचवीएसी, भवन स्वचालन, अग्नि-पानी प्रणाली और कॉम्पैक्ट औद्योगिक पाइप उपकरण शामिल हैं, जो परियोजना आवश्यकताओं के अधीन हैं।परिवेश के तापमान का नामकरण एक्ट्यूएटर के परिवेश पर लागू होता है, प्रक्रिया द्रव के बजाय।

प्रत्यक्ष-माउंट इंटरफेस

ISO 5211 F03, F04 और F05माउंटिंग इंटरफेस के साथ उपलब्ध हैं9 × 9 mm या 11 × 11 mmड्राइव वर्गों. वाल्व-स्टेम की अनुमति ऊंचाई है16 मिमी तक.

आदेश देने से पहले, वाल्व फ्लैंज, स्टेम आयाम, माउंटिंग क्लीयरेंस और ऑपरेटिंग टॉर्क की जांच करें। अंतिम एक्ट्यूएटर चयन के लिए केवल नाममात्र वाल्व व्यास अपर्याप्त है।

विद्युत आपूर्ति और नियंत्रण विकल्प

उपलब्ध बिजली आपूर्ति में शामिल हैं12 वी डीसी, 24 वी डीसी, 24 वी एसी, 110 वी एसी और 220 वी एसीनियंत्रण विकल्पों में चयनित बिजली आपूर्ति और सर्किट के आधार पर चालू/बंद संचालन, मध्यवर्ती स्थिति में रोक और मॉड्यूलिंग नियंत्रण शामिल हैं।

नियंत्रण कार्य विन्यास-विशिष्ट हैं। नियंत्रण प्रणाली में एक्ट्यूएटर को एकीकृत करने से पहले आवश्यक कमांड सिग्नल, फीडबैक व्यवस्था और वायरिंग की पुष्टि करें।

• तिमाही बारी का परिचालन
• वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
• मौसम के सबूत IP67 और NEMA 4X के साथ कठोर उच्च दबाव डाई कास्ट एल्यूमीनियम आवास
• उच्च प्रारंभ टोक़ और कम गतिहीनता बल के साथ गैर-हवायुक्त मोटर
• सभी धातु स्व-लॉकिंग गियर ट्रेन, बिजली की हानि के बाद अंतिम ज्ञात स्थिति में रहता है
• उपलब्ध वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक
• मैनुअल ओवरराइड
• मानक ISO5211 प्रत्यक्ष स्थापना
• सीएसए प्रमाणपत्र UL 429 और सीएसए C22 के अनुसार।2सीई चिह्न
