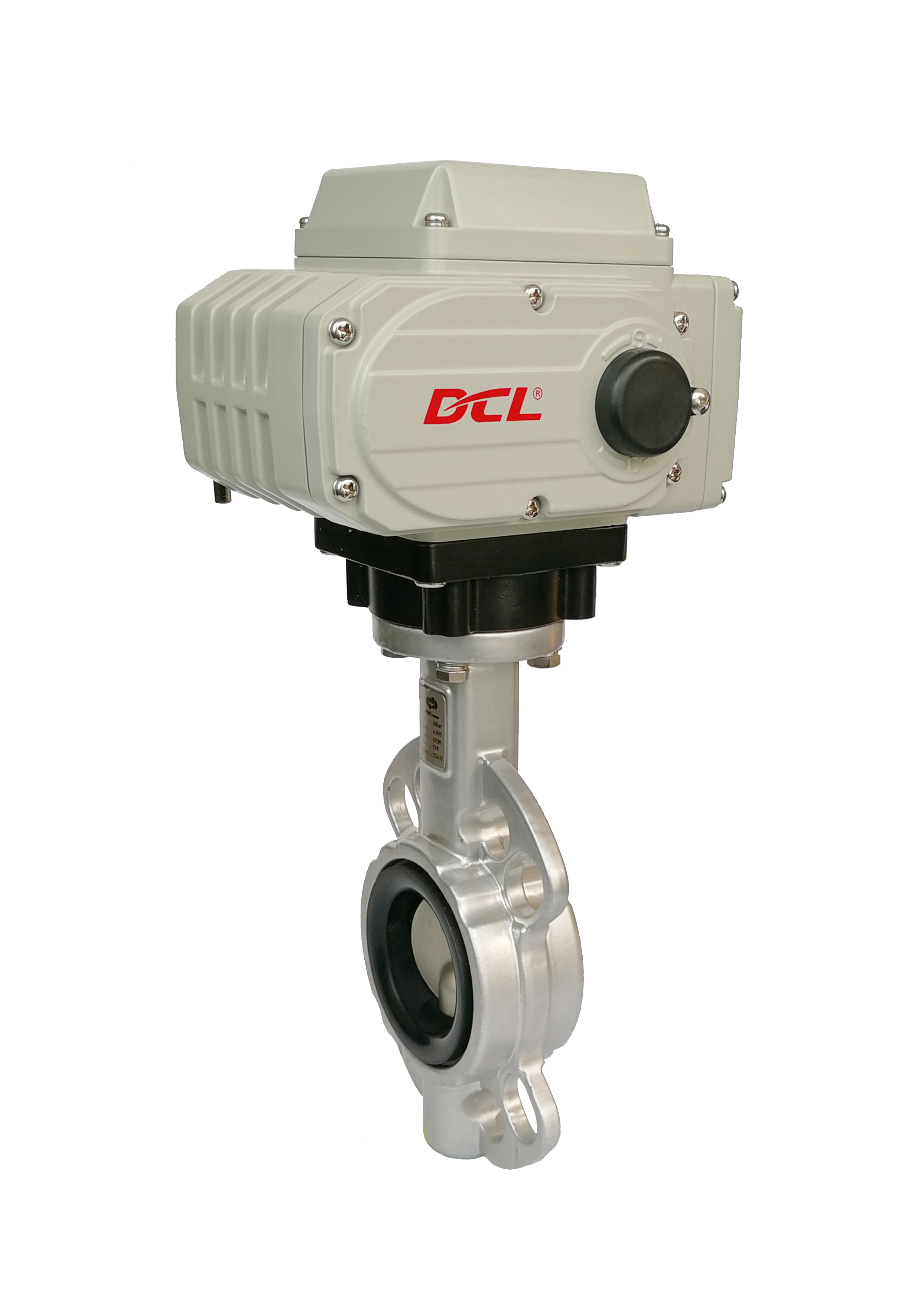

सीएसए डीसी24वी 30एस 100एनएम इलेक्ट्रिकल लिमिट्स कॉम्पैक्ट एचवीएसी वाल्व कंट्रोल एक्चुएटर

विशेषताएं

• 1/4 टर्न ऑपरेशन मैकेनिकल लिमिट के साथ
• प्रवाह को समायोजित या काटने के लिए बॉल वाल्व और बटरफ्लाई वाल्व को स्वचालित करें
• सभी कांस्य मिश्र धातु वर्म सेक्टर गियर बहुत टिकाऊ और उच्च बल घर्षण के प्रतिरोधी है
• पूर्ण रेटेड लोड के साथ 10000 से अधिक बार पूर्ण खुला और बंद जीवन चक्र, ड्यूटी दर 80% के साथ
• मौसम प्रूफ IP67/टाइप 4X एल्यूमीनियम मिश्र धातु आवास के साथ सीमित स्थान के लिए कॉम्पैक्ट आकार
• संक्षारण संरक्षण मजबूत एल्यूमीनियम मिश्र धातु थर्मली बॉन्डेड पॉलिएस्टर कोटिंग के साथ
• सेल्फ-लॉकिंग वर्म गियर के साथ ऑल मेटल गियर ट्रेन
• विज़ुअल वाल्व पोजीशन इंडिकेटर
• वाल्व की स्थिति की पुष्टि करने के लिए दो इलेक्ट्रिक लिमिट स्विच, किसी अतिरिक्त ब्रेक की आवश्यकता नहीं है
• एलन हैंडल मैनुअल ओवरराइड
• CSA सूचीबद्ध/UL अनुपालन/CE चिह्नित/RoHS 3.0 परीक्षण किया गया
• अपडेट: DC12V पावर सप्लाई मॉडल DCL-02, DCL-05, DCL-10 और DCL-20 ने CSA प्रमाणन प्राप्त किया है।
• अपडेट: DC24V पावर सप्लाई मॉडल DCL-100/200/300 ने CSA प्रमाणन प्राप्त किया है।

विवरण

DCL कॉम्पैक्ट इलेक्ट्रिक एक्चुएटर HVAC जल सर्किट और भवन सेवाओं में वाल्व स्वचालन का समर्थन करते हैं। सही आकार के बॉल वाल्व या बटरफ्लाई वाल्व के साथ मिलकर, वे प्रवाह समायोजन और वाल्व स्थिति निगरानी की आवश्यकता वाले अनुप्रयोगों के लिए ऑन/ऑफ या मॉड्यूलेटिंग ऑपरेशन प्रदान करते हैं। तापमान नियंत्रण और हाइड्रोनिक संतुलन पूर्ण सिस्टम डिजाइन पर निर्भर करते हैं, जिसमें वाल्व, सेंसर और नियंत्रण तर्क शामिल हैं।

स्थिति फीडबैक के साथ मॉड्यूलेटिंग नियंत्रण

मध्यवर्ती वाल्व पोजिशनिंग की आवश्यकता वाले अनुप्रयोगों के लिए, लागू DCL मॉड्यूलेटिंग कॉन्फ़िगरेशन स्वीकार करते हैं4–20mA DC, 1–5V DC या 2–10V DCकमांड और प्रदान करते हैं4–20mA DC स्थिति फीडबैक।

मानक टाइप E मॉड्यूलेटिंग रेंज बुनियादी त्रुटि को इससे अधिक नहीं निर्दिष्ट करती है±1%और दोहराव त्रुटि≤1%। ये आंकड़े कमरे के तापमान की सटीकता या जल-प्रवाह माप सटीकता के बजाय एक्चुएटर पोजिशनिंग प्रदर्शन का वर्णन करते हैं। बार-बार चलने वाले अनुप्रयोगों के लिए चयनित मॉडल के ऑपरेटिंग ड्यूटी और अनुमत स्विचिंग आवृत्ति की पुष्टि की आवश्यकता होती है।

स्थापना की स्थिति के लिए पर्यावरण संरक्षण

मानक टाइप E वेदरप्रूफ एक्चुएटर प्रदान करते हैंIP67 सुरक्षा, के साथIP68 एक विकल्प के रूप में उपलब्ध है, और एक निर्दिष्ट परिवेश तापमान सीमा−25°C से +55°C। इनडोर और आउटडोर स्थापनाओं का इन सीमाओं और वास्तविक साइट की स्थितियों के मुकाबले मूल्यांकन किया जाना चाहिए।

एक वैकल्पिकPTC एंटी-कंडेंसेशन हीटरलागू कॉन्फ़िगरेशन के लिए उपलब्ध है। यह आर्द्र वातावरण या तापमान भिन्नता वाले स्थानों में आंतरिक संघनन जोखिम को प्रबंधित करने में मदद करता है। हीटर को वाल्व मूवमेंट से स्वतंत्र रूप से पावर की आवश्यकता होती है और यह सही ढंग से स्थापित केबल एंट्री या एनक्लोजर सील को प्रतिस्थापित नहीं करता है।

प्रमाणन और सिस्टम एकीकरण

प्रमाणन की जांच सटीक एक्चुएटर मॉडल, वोल्टेज और कॉन्फ़िगरेशन के मुकाबले की जानी चाहिए। लागू CSA प्रमाणन और CE/RoHS सहायक दस्तावेज की खरीद के दौरान पुष्टि की जानी चाहिए, न कि यह मान लिया जाना चाहिए कि वे हर प्रकार को कवर करते हैं।

एकीकरण से पहले, वाल्व टॉर्क, माउंटिंग आयाम, नियंत्रण संकेत, फीडबैक आवश्यकताएं और पर्यावरणीय स्थितियों को सत्यापित करें। एनालॉग नियंत्रण क्षमता अपने आप में किसी विशिष्ट भवन स्वचालन संचार प्रोटोकॉल के साथ संगतता स्थापित नहीं करती है।
