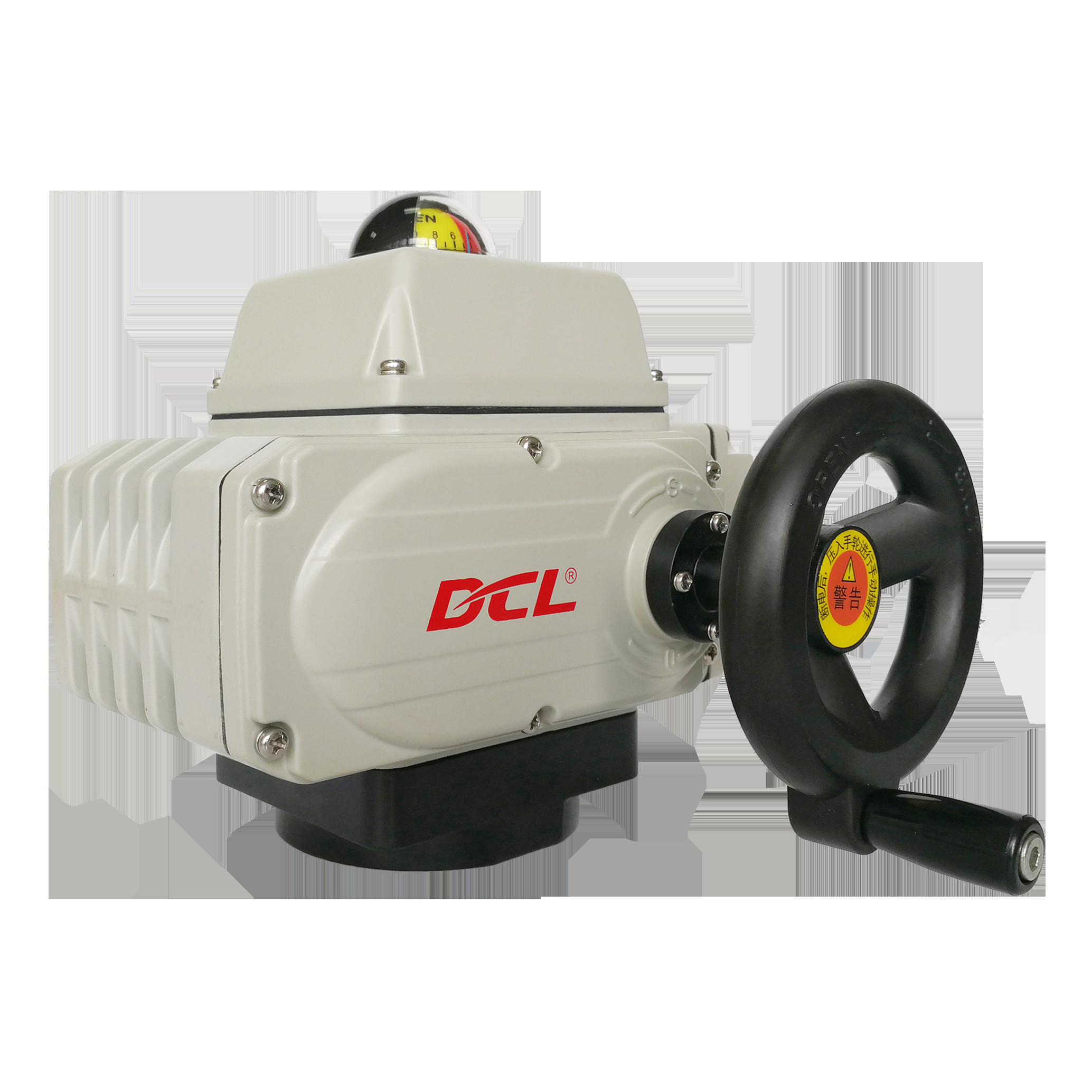

डीसीएल 110 वी क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक समय/टोक़ | 25s/50nm | स्थापना कोण | 360 डिग्री |
|---|---|---|---|
| कुल वजन | 1.2 किग्रा से 20 किग्रा | मोटर शक्ति | 6W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| विद्युत आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| प्रमुखता देना | 110V क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर,हैंडव्हील क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर,सीई क्वार्टर टर्न एक्ट्यूएटर |
||
उत्पाद विवरण
वाल्व के साथ डीसीएल 110 वी इलेक्ट्रिक कंट्रोल एक्ट्यूएटर, हैंडव्हील के साथ क्वार्टर टर्न एक्ट्यूएटर
विशेषताएं:
स्थायी रूप से चिकनाई भारी शुल्क एल्यूमीनियम मिश्र धातु
मैनुअल ओवरराइड (M25 को छोड़कर)
समायोज्य यात्रा पड़ाव
NEMA 4, 4X मौसम प्रतिरोधी संलग्नक
आईएसओ 5211 प्रत्यक्ष माउंट क्षमताएं
1/2" एनपीटी केबल (2),जी1/2 जलरोधी केबल
थर्मल ओवरलोड संरक्षण
80% कार्य चक्र
4 सीमा स्विच
मानक 110V AC एकल चरण विकल्प
प्रकार DCL-05 श्रृंखला के एक्ट्यूएटर प्रदर्शन पैरामीटरः
मोटर शक्तिः 24 वीडीसी 24VAC 110VAC 220VAC 380VAC
मानक समय/टॉर्क:25s/50Nm
वैकल्पिक समय/टॉर्कः 4s/20Nm 10s/30Nm,60s/50Nm
घुमावदार कोणः 0~360 डिग्री
कुल वजनः2.0kg
सुरक्षा वर्गःIP67
स्थापना कोणः किसी भी कोण पर 360 डिग्री
विद्युत इंटरफेस: दो G1/2 वाटरप्रूफ केबल कनेक्टर, एक बिजली लाइन के लिए और एक सिग्नल लाइन के लिए।
वैकल्पिक कार्यः मसाला हटाने के लिए हीटर
वर्गः 9*9 11*11 14*14
फ्लैंज: F03 F05 F07
विवरण
डीसीएल आम श्रृंखला विद्युत actuator आम तौर पर एक चौथाई बारी तितली वाल्व, गेंद वाल्व, dampers और स्विंगिंग हथियारों ड्राइव करने के लिए प्रयोग किया जाता है। एक निरंतर शक्ति संकेत प्राप्त करने पर,मोटर एक दिशा में चलाता है और अंतिम चरण कीड़ा गियर ट्रेन के साथ एक सभी धातु गियर बॉक्स के माध्यम से आउटपुट ड्राइव 90 ° घुमाता है. मोटर स्वचालित रूप से आंतरिक कैमों सीमा स्विच हिट द्वारा बंद कर दिया जाता है.मोटर विपरीत दिशा में घूमता है, आउटपुट ड्राइव स्थिति को उलटता है.
ओवर टॉर्क प्रोटेक्टर केवल वैकल्पिक है यदि सटीक आउटपुट टॉर्क की आवश्यकता है।पीटीसी इलेक्ट्रॉनिक हीटिंग घटक भी थर्मोस्टैटिकली नियंत्रित एंटी-कंडेनसेशन हीटर के रूप में प्रयोग किया जाता है जो कंडेनसेशन से क्षति के खिलाफ एक्ट्यूएटर की रक्षा करेगा.
विनिर्देश:
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
