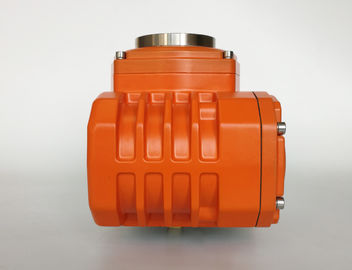

50 एनएम मॉड्यूलेटिंग प्रकार विस्फोट प्रूफ वाल्व एक्ट्यूएटर 4 ~ 20mADC

विशेषताएं

• घुमावदार कोण ≤ 360° विद्युत सीमा स्विच के साथ समायोज्य
• ज़ोन प्रणाली के लिए विस्फोट प्रतिरोधी ग्रेड ExdIICT4 और डिवीजन प्रणाली के लिए समूह C, D T4
• स्टेनलेस स्टील विजुअल वाल्व स्थिति संकेतक 10 मिमी प्रबलित कांच लेंस के साथ
• अंदर उच्च विस्फोटक दबाव के प्रतिरोध के लिए हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु के आवरण
• भारी शुल्क पूरी तरह से आग उपचार के साथ बंद गिलहरी पिंजरे असिंक्रोनस मोटर
• एलन हैंडल/हैंडव्हील के साथ मैनुअल ओवरराइड वैकल्पिक
• IP68 तक सुरक्षा ग्रेड सुनिश्चित करने के लिए डबल होंठ कंकाल तेल सील और ओ-रिंग सील
• मानक आईएसओ 5211 प्रत्यक्ष माउंट

विवरण

डीसीएल-एक्स05 विस्फोट विद्युत एक्ट्यूएटर एक पूर्ण दौर तक मोड़ कोण सेट कर सकते हैं। एक्ट्यूएटर व्यापक रूप से विस्फोटक गैस के साथ वातावरण में उपयोग किया जाता है, जैसे कि एथिलीन, ईथर, इथेनॉल आदि।प्रत्येक आवास कवर की सिलेंडर स्टॉप प्रकार कनेक्शन सतह UL मानक लौ प्रतिरोधी अंतराल और लंबाई के अनुरूप है. ज्वाला प्रतिरोधी सतह की प्रसंस्करण गुणवत्ता विस्फोट ग्रेड सुनिश्चित करने के लिए प्रमुख प्रक्रिया है, इसलिए मशीनिंग सहिष्णुता सीमा यूएल मानक आवश्यकताओं से छोटी होनी चाहिए। इस प्रकार,आपूर्तिकर्ता से प्रत्येक विस्फोट शरीर या कवर सख्ती से इकट्ठा करने से पहले डीसीएल द्वारा परीक्षण किया जाता है.

डीसीएल एक्ट्यूएटर स्वयं डिजाइन किए गए मोटर्स का उपयोग करते हैं जो उच्च स्टार्ट टॉर्क के साथ गैर-हवायुक्त और पूर्ण संलग्न हैं। एक्ट्यूएटर के बहुत कॉम्पैक्ट आकार के कारण,भारी कार्य संचालन के दौरान मोटर का तापमान वृद्धि उच्च नहीं होना चाहिए, यह सुनिश्चित करने के लिए कि बाहरी शेल का तापमान 135°C या 300.6F से अधिक न हो।

विनिर्देश

प्रकार ई का नियंत्रण सर्किट

सर्वो-नियंत्रक एक्ट्यूएटर के अंदर स्थित है. यह केंद्रीय नियंत्रण प्रणाली की कमान प्राप्त करता है और प्रवाह चर की विभिन्न स्थितियों के अनुसार सही उद्घाटन स्थिति में वाल्व चलाता है।,पाइप में दबाव,तापमान,तरल स्तर) ।

S4 अंतराल प्रकार की सेवा की प्रकृति को अपनाएं, काम करने की आवृत्ति 1200 बार / घंटे तक पहुंचती है।

सर्वो-नियंत्रक

अद्वितीय सर्किट डिजाइन,आयातित तकनीकी ग्रेड इलेक्ट्रॉनिक भागों और घटकों और डीसीएल के सर्किट बोर्ड के आधुनिक निर्माण प्रौद्योगिकी उच्च गुणवत्ता और विश्वसनीयता servo-नियंत्रक सुनिश्चित करता है. राल प्लास्टिक पैकेज के साथ सर्किट बोर्ड सदमे और आर्द्रता प्रतिरोध बेहतर बनाता है.शमन चरित्र की अवधि शून्य बार (मानक) है: 3.5 गुना से कम)
