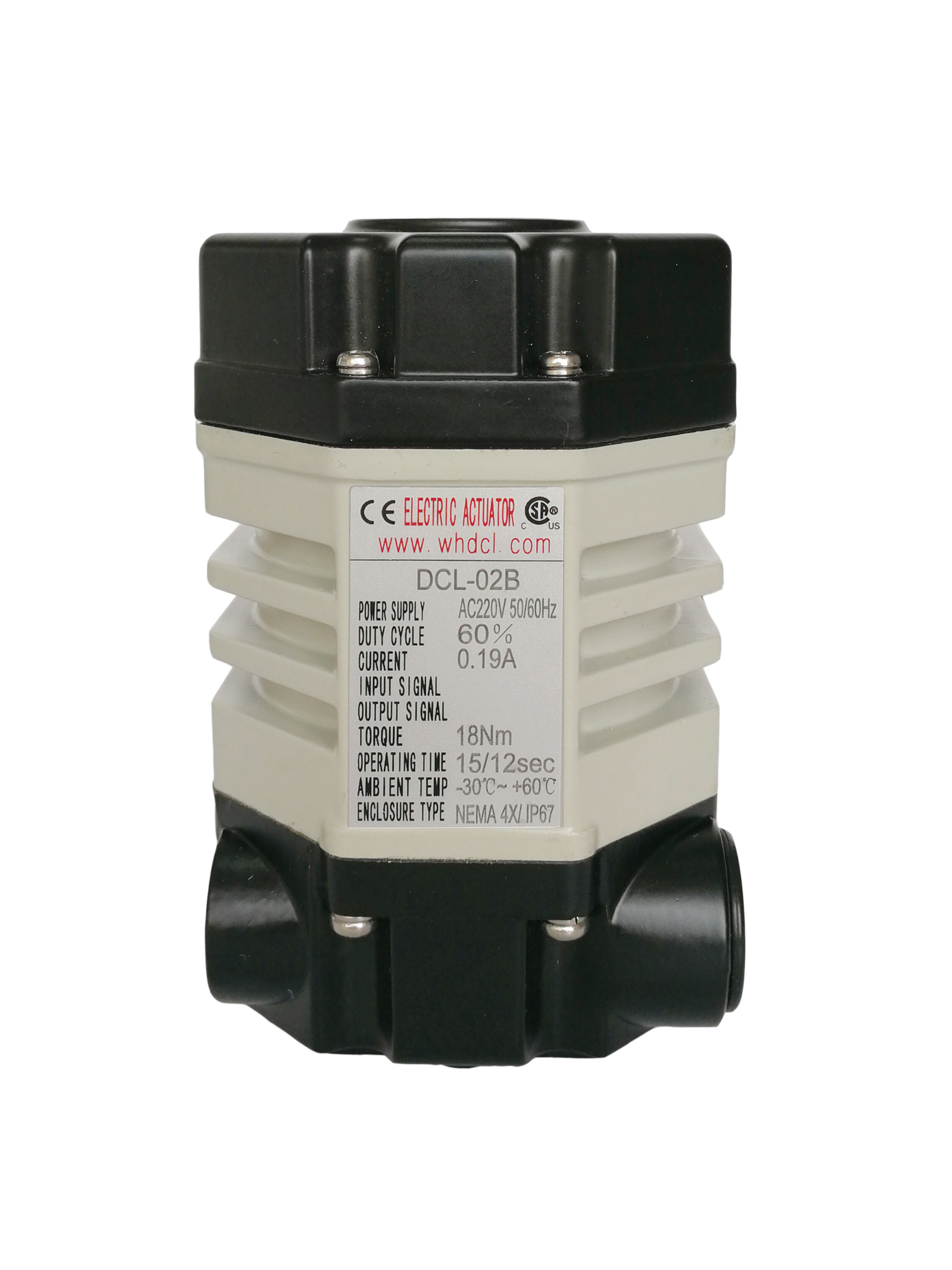

6 सीमा स्विच 7S 9Nm क्वार्टर टर्न एक्ट्यूएटर

मध्य स्थिति / सहायक इलेक्ट्रिक लिमिट स्विच के साथ क्वार्टर टर्न एक्चुएटर

DCL-02 आयाम और पैरामीटर.pdf

विशेषताएँ

• 360° से कम टर्निंग कोण संचालन, मध्य स्थिति सेट की जा सकती है
• एकाधिक बिजली आपूर्ति वैकल्पिक, 24VDC, 24VAC, 110VAC, 220VAC
• 3 स्थिति के लिए 6 लिमिट स्विच के साथ 3 सेट, क्रमशः खुला, बंद और मध्य
• पूरी तरह से संलग्न गिलहरी-पिंजरे वाली अतुल्यकालिक मोटर/भारी शुल्क
• किसी भी स्थिति में सेल्फ-लॉकिंग
• वाल्व स्थिति संकेतक
• मैनुअल ओवरराइड

विवरण

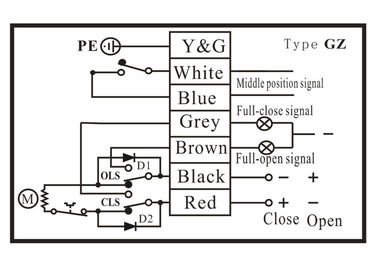

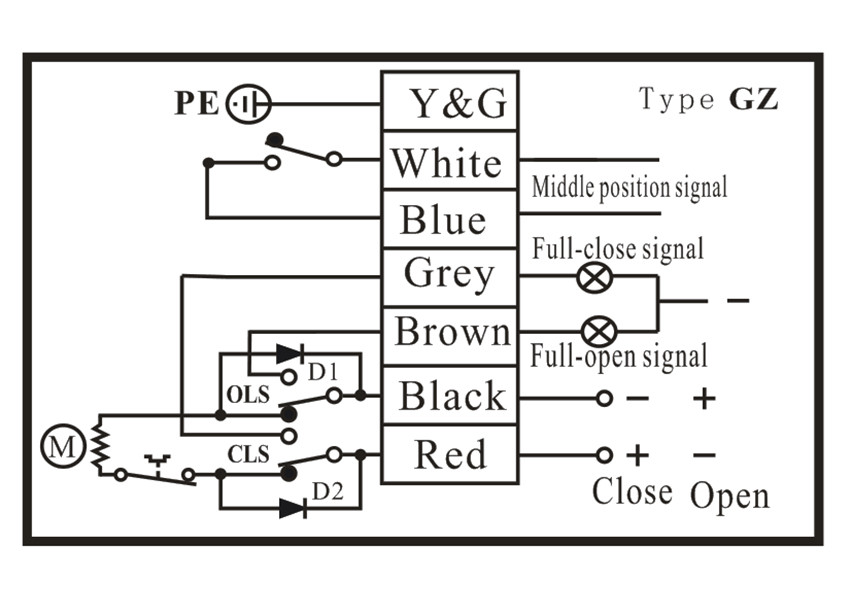

DCL कुछ विशेष आवश्यकताओं के लिए अनुकूलित डिज़ाइन सेवा प्रदान करता है। सभी श्रृंखला एक्चुएटर पूर्ण खुले और पूर्ण बंद स्थिति के बीच एक और आवश्यक मध्य स्थिति सेट कर सकते हैं। वायरिंग आरेख को ग्राहक की मांग के अनुसार डिज़ाइन किया जा सकता है। मध्य स्थिति वाला एक्चुएटर आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जिन्हें पहले से निर्धारित मध्यवर्ती नियंत्रण स्थिति की आवश्यकता होती है, जैसे कि टी टाइप 3-वे बॉल वाल्व।
