IP67 क्वार्टर टर्न एक्ट्यूएटर

  • IP67 Quarter Turn Actuator
  • IP67 Quarter Turn Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL-10B/20B/40B/60B/100B/160B/250B
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
मानक समय/टोक़ 30S से 75S/100Nm से 2500Nm/885 इंच से 22125 इंच स्थापना कोण 360 डिग्री
कुल वजन 4.5 किग्रा से 20 किग्रा मोटर शक्ति 15W से 140W
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F संरक्षण ग्रेड IP67 NEMA4/4X
विद्युत आपूर्ति 24VAC/110VAV/220VAC
प्रमुखता देना

12 वीडीसी क्वार्टर टर्न एक्ट्यूएटर

,

CSA क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

,

जलरोधक क्वार्टर टर्न एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

वाटरटाइट कॉम्पैक्ट इलेक्ट्रिक क्वार्टर टर्न एक्ट्यूएटर / ओवर टॉर्क सुरक्षा वैकल्पिक



विशेषताएं

  • यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
  • मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
  • वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
  • दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
  • मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
  • थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
  • स्व-लॉकिंग सभी धातु गियर ड्राइव, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं
  • 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
  • CSA UL429 और CSA C22 के अनुसार सूचीबद्ध2, सीई चिह्न, RoHS 3 के अनुरूप



विवरण

डीसीएल आम श्रृंखला विद्युत actuator आम तौर पर एक चौथाई बारी तितली वाल्व, गेंद वाल्व, dampers और स्विंगिंग हथियारों ड्राइव करने के लिए प्रयोग किया जाता है। एक निरंतर शक्ति संकेत प्राप्त करने पर,मोटर एक दिशा में चलाता है और अंतिम चरण कीड़ा गियर ट्रेन के साथ एक सभी धातु गियर बॉक्स के माध्यम से आउटपुट ड्राइव 90 ° घुमाता है. मोटर स्वचालित रूप से आंतरिक कैमों सीमा स्विच हिट द्वारा बंद कर दिया जाता है.मोटर विपरीत दिशा में घूमता है, आउटपुट ड्राइव स्थिति को उलटता है.

ओवर टॉर्क प्रोटेक्टर केवल वैकल्पिक है यदि सटीक आउटपुट टॉर्क की आवश्यकता है।पीटीसी इलेक्ट्रॉनिक हीटिंग घटक भी थर्मोस्टैटिकली नियंत्रित एंटी-कंडेनसेशन हीटर के रूप में प्रयोग किया जाता है जो कंडेनसेशन से क्षति के खिलाफ एक्ट्यूएटर की रक्षा करेगा.





विनिर्देशः



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो
एक्ट्यूएटर प्रकार तितली वाल्व≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200

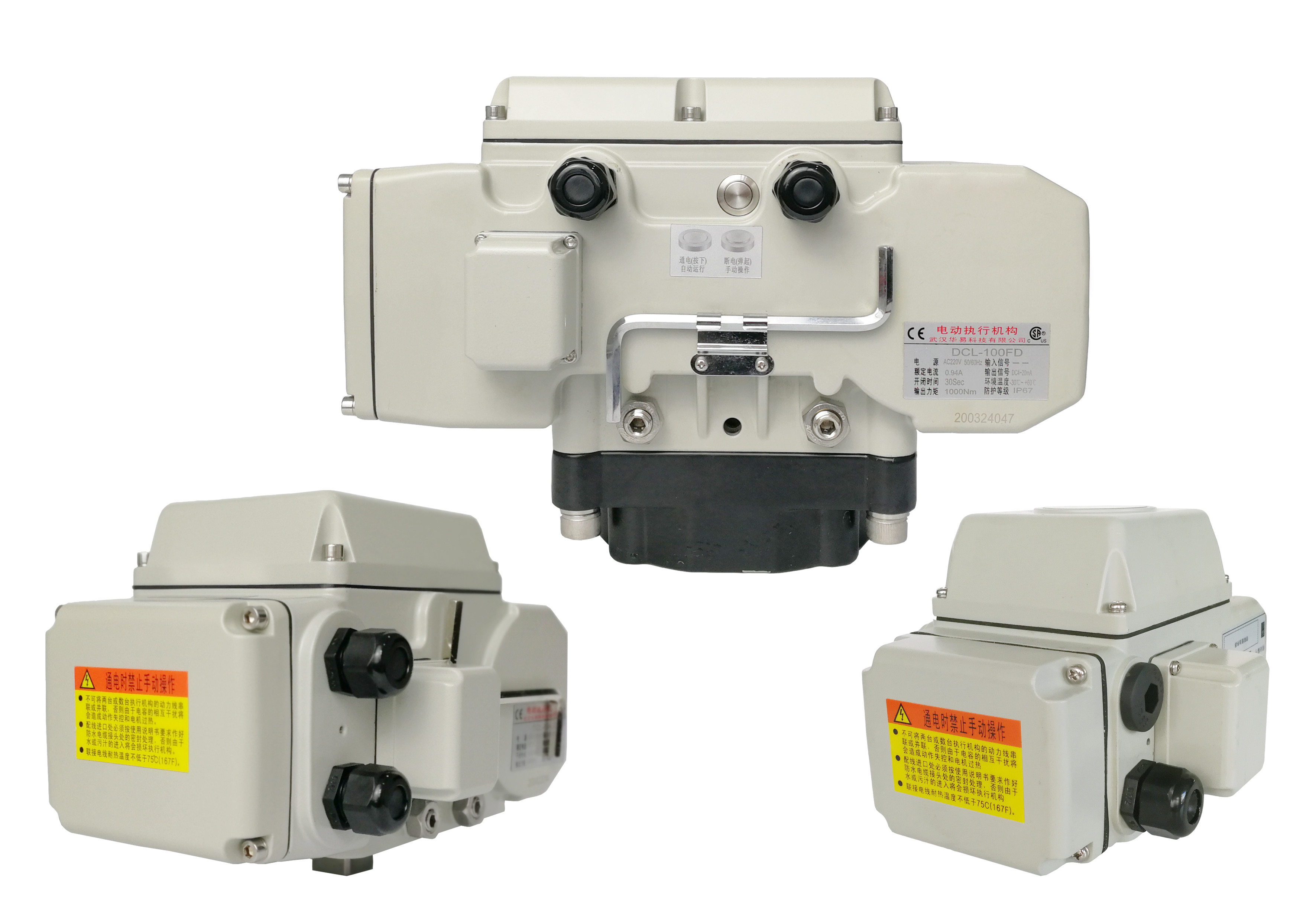

IP67 क्वार्टर टर्न एक्ट्यूएटर 0
