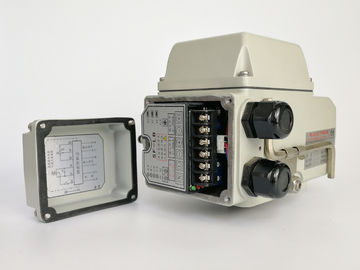

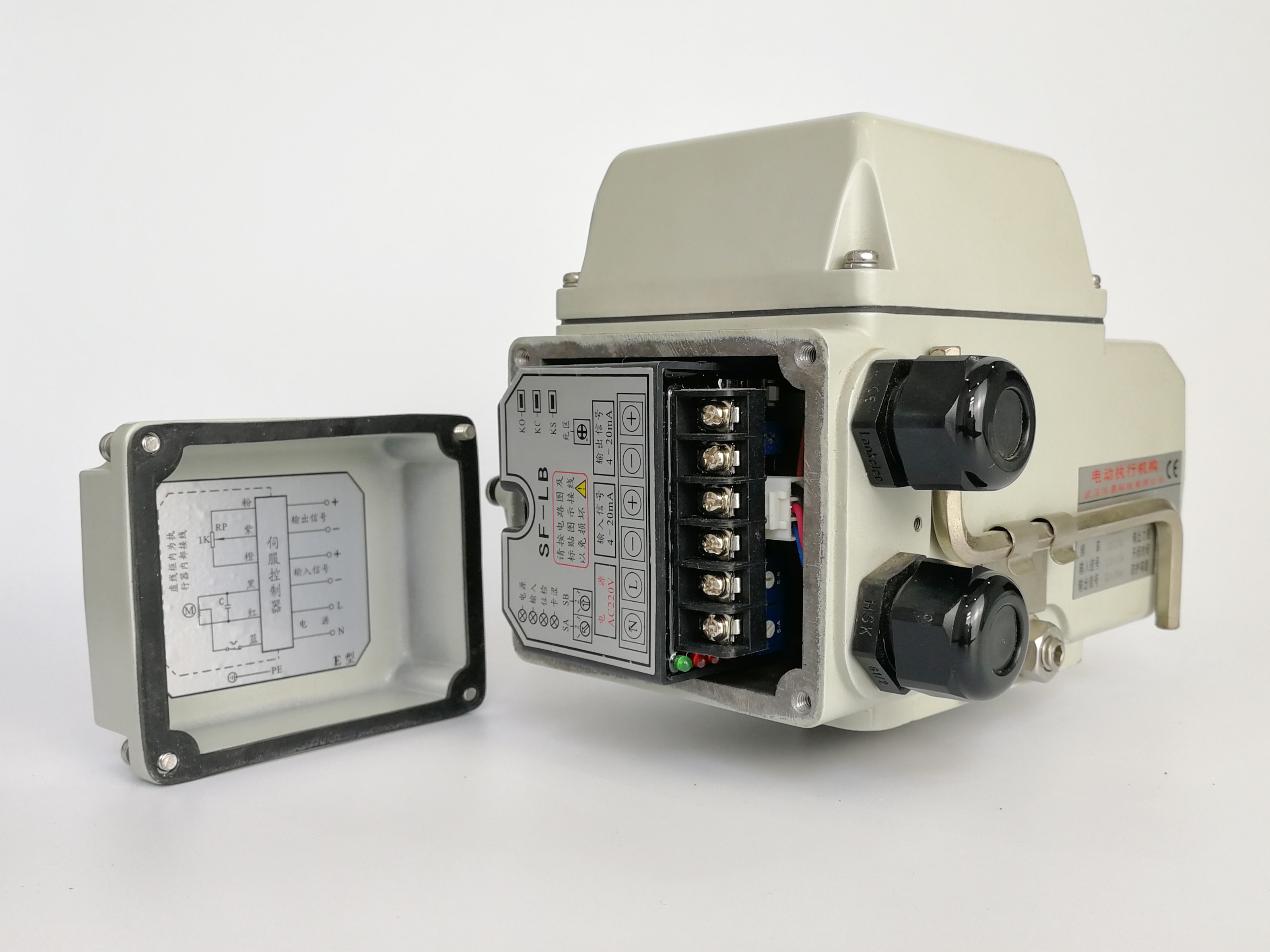

स्मार्ट कंट्रोल समायोज्य 220VAC क्वार्टर टर्न एक्ट्यूएटर

  • Smart Control Adjustable 220VAC Quarter Turn Actuator
  • Smart Control Adjustable 220VAC Quarter Turn Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mA or 2-10V / 1-5V optional Output Signal 4-20mA
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC
प्रमुखता देना

NEMA4/4X इलेक्ट्रिक वाल्व एक्ट्यूएटर

,

220VAC क्वार्टर टर्न एक्ट्यूएटर

,

RoHS क्वार्टर टर्न एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

4-20mA / 2-10V / 1-5V इनपुट सिग्नल के साथ एडजस्टेबल क्वार्टर टर्न एक्ट्यूएटर



DCL-05E~250E पैरामीटर्स.pdf



विशेषताएँ

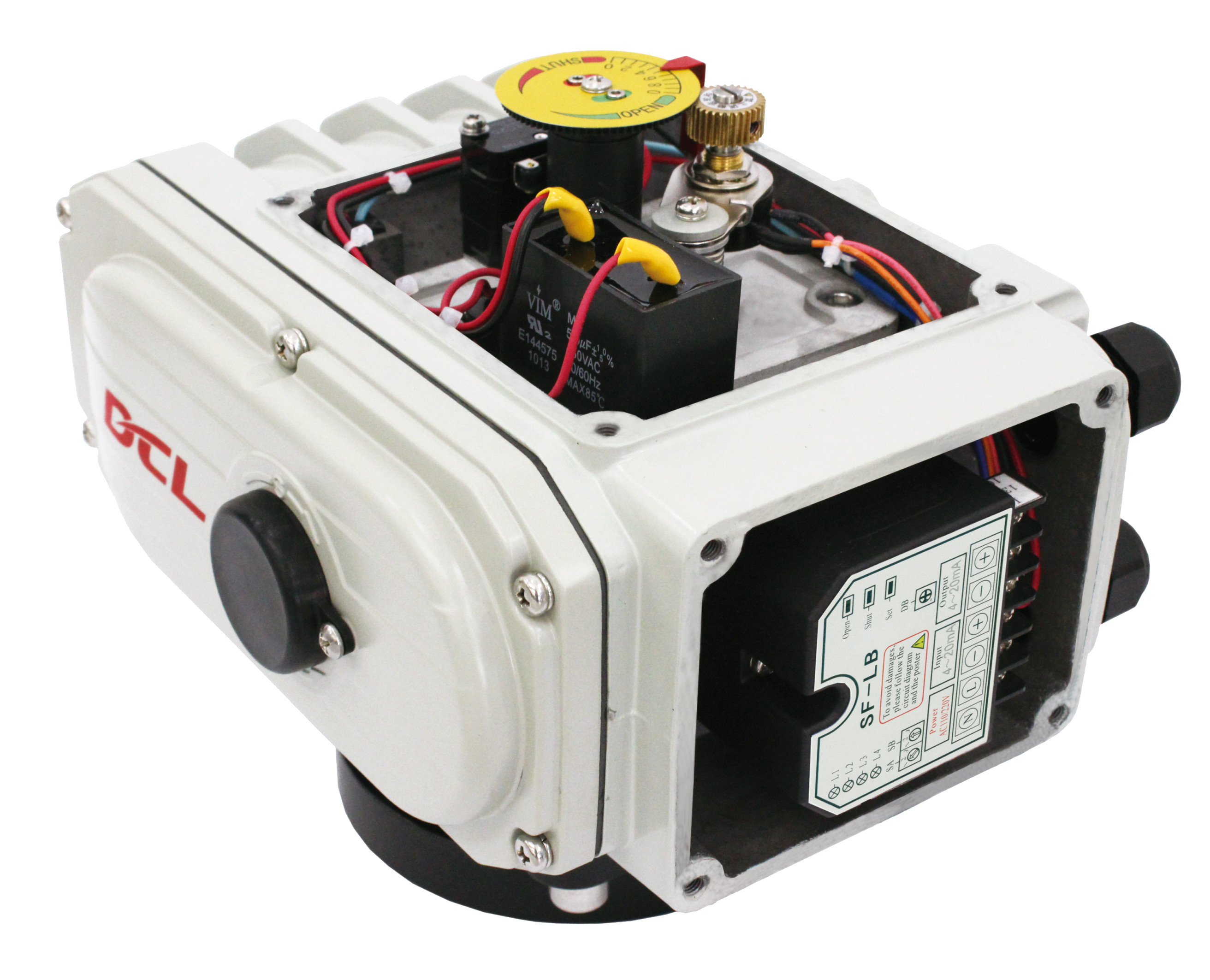

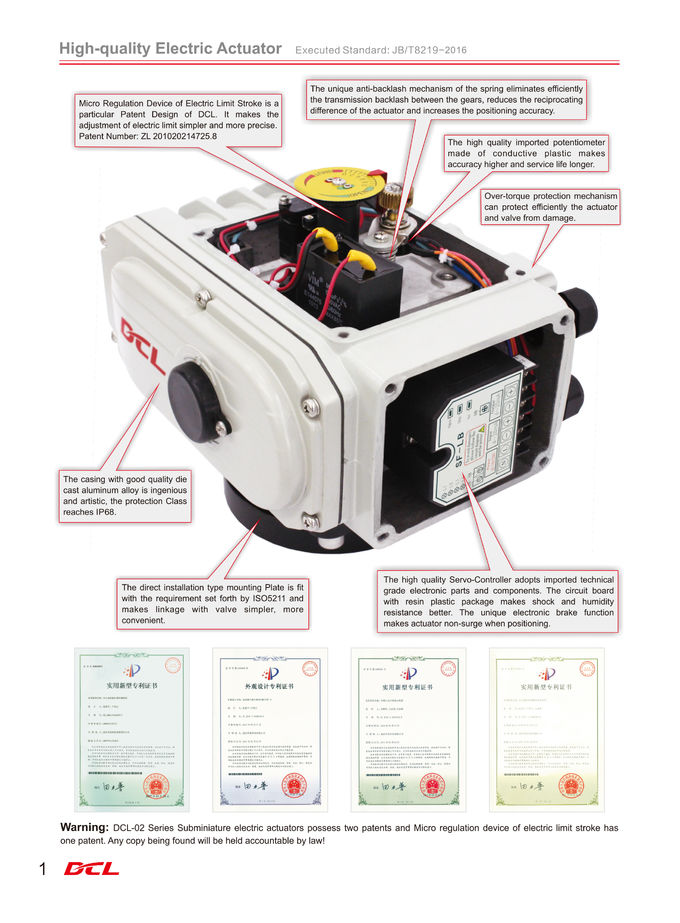

  • पूरी तरह से पॉटेड मल्टी-फंक्शन स्मार्ट कंट्रोल पैक, विश्व की अग्रणी एंटी-इंटरफेरेंस क्षमता
  • सेल्फ-कैलिब्रेटिंग और समस्या सेल्फ-चेकिंग फंक्शन
  • मैकेनिकल लिमिट के साथ क्वार्टर टर्न ऑपरेशन
  • अद्वितीय इंटीग्रल मोटर/कंट्रोल पैक/हाउसिंग डिज़ाइन, बहुत छोटे आकार और सुंदर उपस्थिति के साथ
  • थर्मली बॉन्डेड पॉलिएस्टर कोटिंग के साथ वेदर प्रूफ एल्यूमीनियम अलॉय एनक्लोजर
  • थर्मल ओवरलोड सुरक्षा के साथ हेवी ड्यूटी मोटर
  • मानक ISO5211 मल्टी-फ्लैंज वाल्व माउंटिंग
  • CSA प्रमाणित, UL और CSA मानक/ CE चिह्नित के अनुरूप



विवरण

स्मार्ट कंट्रोल पैक के साथ DCL मॉड्यूलेटिंग टाइप इलेक्ट्रिक एक्ट्यूएटर को 4-20mA या 2-10V इनपुट कंट्रोल सिग्नल द्वारा नियंत्रित किया जाता है। इनपुट कंट्रोल सिग्नल बदलने से एक्ट्यूएटर आउट ड्राइव की आनुपातिक स्थिति में परिवर्तन होता है। इस बीच, मानक के रूप में एक्ट्यूएटर आउट ड्राइव की वास्तविक स्थिति को फीडबैक करने के लिए 4-20mA अनुपात सिग्नल आउटपुट करें। मोटर चालू होने पर, लेकिन कंट्रोल सिग्नल के नुकसान के साथ, एक्ट्यूएटर को फेल क्लोज, फेल ओपन या फेल इन प्लेस पर सेट किया जा सकता है।

स्मार्ट कंट्रोल पैक को कंपन और नमी से इलेक्ट्रॉनिक्स की सुरक्षा के लिए पूरी तरह से पॉट किया गया है। एक्ट्यूएटर ने कठोर EMC परीक्षण पास किया, जिसमें EFT, ESD और सर्ज टेस्ट शामिल हैं, और CSA द्वारा UL और CSA मानक के अनुरूप प्रमाणित किया गया है।



विशिष्टता:



प्रकार DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
पावर AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
एक्टिंग टाइम 20S 30S 30S 30S 45S 30S 48S 75S
टर्निंग एंगल 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर पावर 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिग्नल 4-20mADC
बेसिक एरर ±1% से अधिक नहीं
रेसिप्रोकेटिंग एरर 1% से अधिक नहीं
डेड स्पेस 0.5%-5.0% एडजस्टेबल
डैम्पिंग कैरेक्टरिस्टिक 0 बार
एक्ट्यूएटर में त्रुटि दोहराना ≤1%
इंसुलेटिंग रेजिस्टेंस AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज क्लास का सामना करें AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण किसी भी कोण पर 360°
इलेक्ट्रिक इंटरफेस दो G1/2 वाटर-प्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए
एम्बिएंट तापमान -20℃~+55℃
वैकल्पिक फंक्शन ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी भी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।
