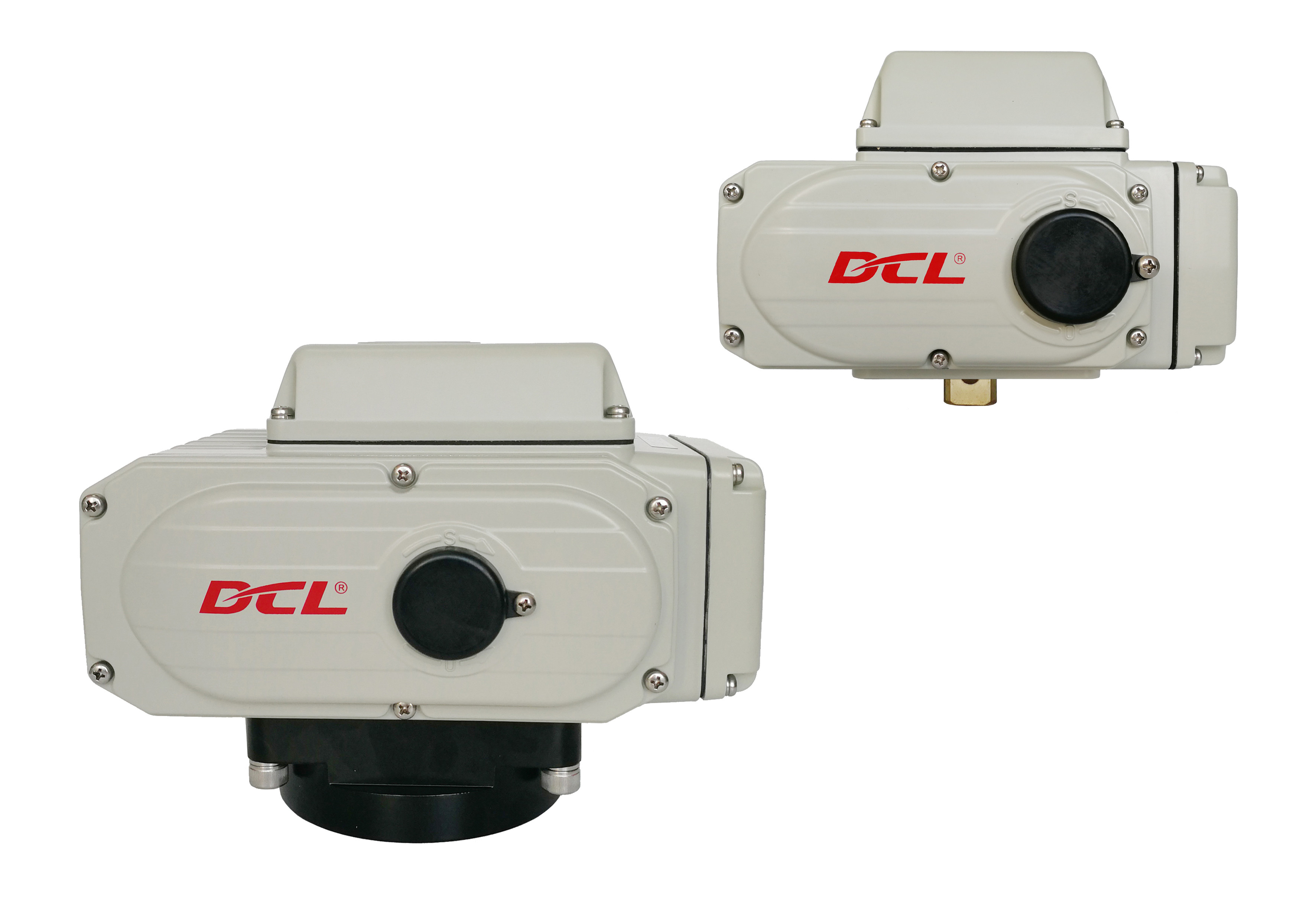

मॉड्यूलेटिंग डीसी ब्रशलेस क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

मॉड्यूलेटिंग डीसी ब्रशलेस क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

DCL-10GE 40GE आयाम और पैरामीटर.pdf

विशेषताएँ

• 24VDC द्वारा संचालित मॉड्यूलेटिंग प्रकार
• टॉर्क को एक निश्चित सीमा के भीतर सटीक रूप से सेट किया जा सकता है
• भारी शुल्क डीसी ब्रशलेस मोटर कम तापमान वृद्धि, लंबा जीवन, उच्च स्टार्ट टॉर्क और बहुत कम जड़ता बल प्रदान करता है
• वर्तमान द्वारा टॉर्क परीक्षण नियंत्रण और ओवर टॉर्क सुरक्षा

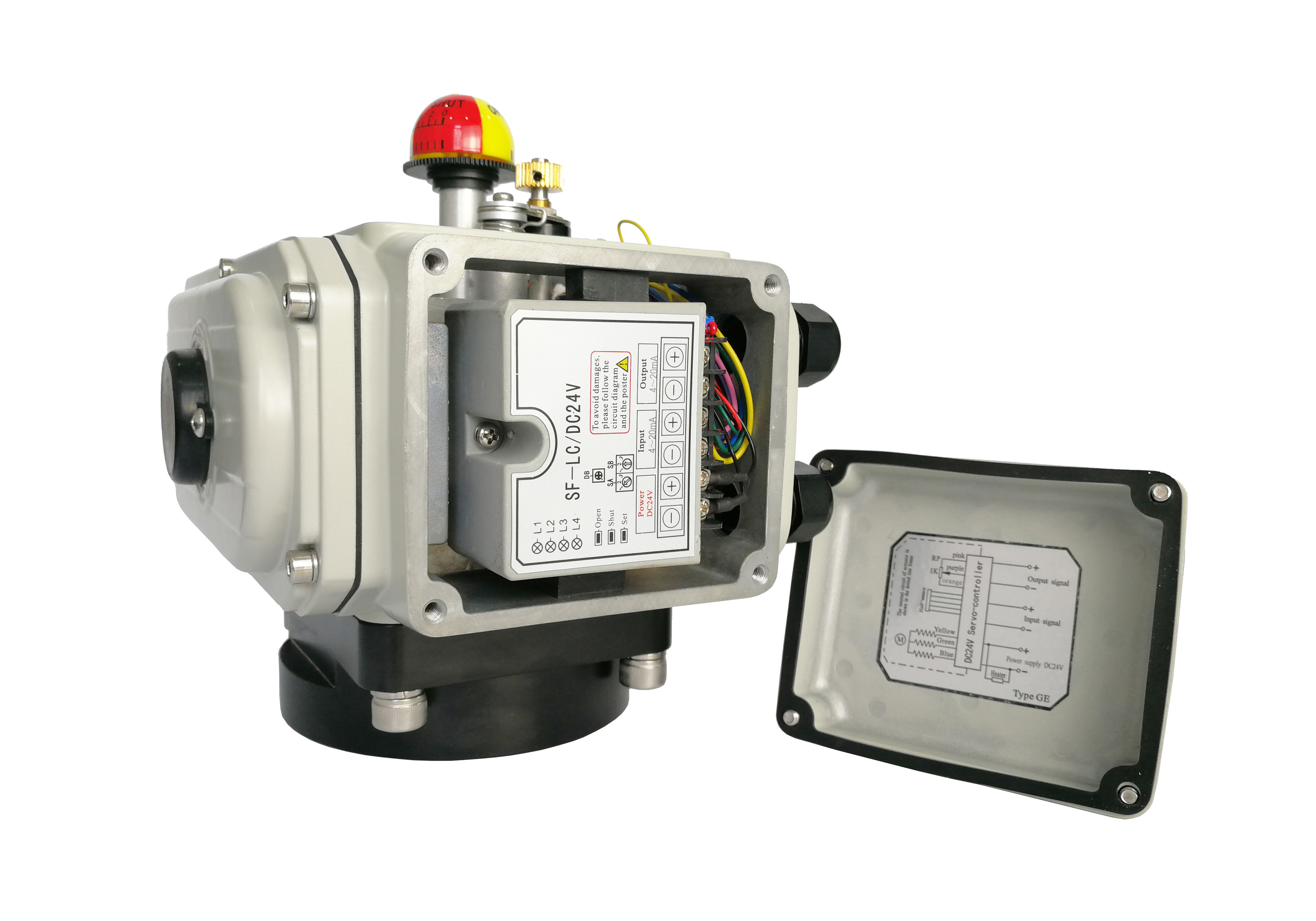

• कॉम्पैक्ट स्मार्ट राल प्लास्टिक पैकेज्ड आनुपातिक सर्वो नियंत्रक स्थापित
• IP 67 मजबूत एल्यूमीनियम मिश्र धातु बाड़ा, धूल और पानी से सुरक्षा
• मैनुअल ओवरराइड
• ISO5211 प्रत्यक्ष स्थापना
• UL मानक/CSA सूचीबद्ध/CE चिह्नित/RoHS 3 अनुपालन

विवरण

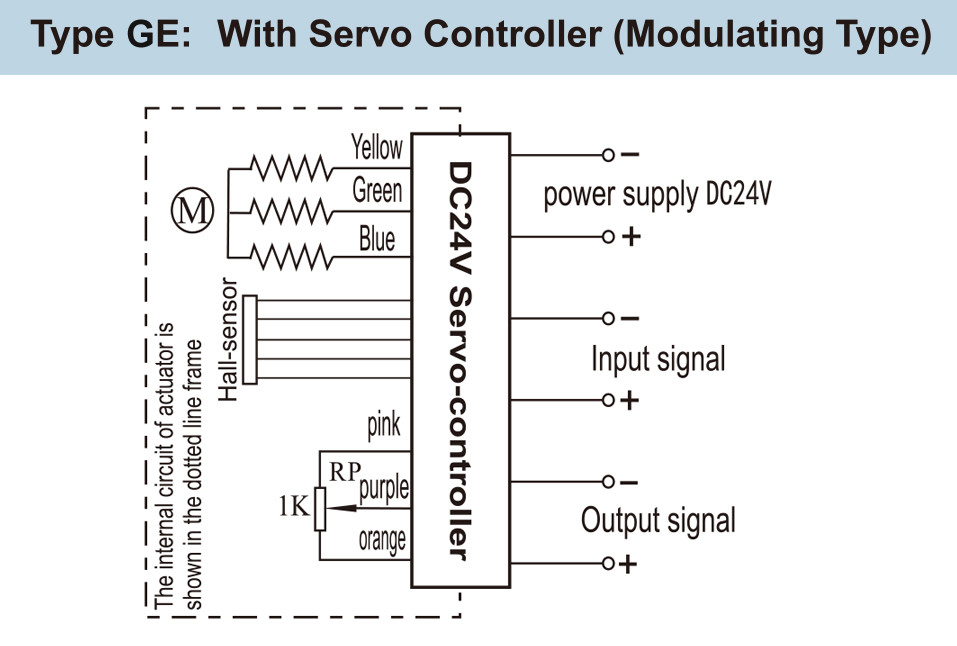

DCL-10GE/40GE 24VDC द्वारा संचालित है और 4-20mA या 2-10V इनपुट नियंत्रण सिग्नल द्वारा आनुपातिक रूप से नियंत्रित है। डीसी ब्रशलेस मोटर में एक्ट्यूएटर के लिए बहुत सारे फायदे हैं। स्थायी चुंबक रोटर मोटर के तापमान को AC मोटर की तुलना में 20 डिग्री सेल्सियस कम कर देता है। इसका बार-बार शुरू होना बहुत कम बुखार का कारण बनता है। एक्ट्यूएटर प्रति घंटे 1200 बार ऑपरेशन तक पहुंच सकता है जिसमें बड़ा स्टार्ट-अप टॉर्क और मजबूत ओवरलोड क्षमता होती है।

इसके अलावा, डीसी ब्रशलेस मोटर गैर-यांत्रिक घर्षण है और रिवर्स इलेक्ट्रोमैग्नेटिक ब्रेक फ़ंक्शन प्रदान कर सकता है। स्थिति निर्धारण करते समय, मोटर की गति स्वचालित रूप से धीमी हो जाएगी जब सेट मान आ रहा होगा, स्थिति निर्धारण सटीकता (त्रुटि ±1% से कम है) को कम कंपन के साथ सुधारने के लिए।

जब वाल्व जाम हो जाता है और सामान्य से अधिक टॉर्क की आवश्यकता होती है, तो GE प्रकार का एक्ट्यूएटर स्वचालित रूप से थोड़ा पीछे हट जाएगा, फिर कम गति और बड़े टॉर्क के साथ घूमेगा ताकि वाल्व को आगे की ओर धकेला जा सके जब तक कि वाल्व सामान्य गति से सुचारू रूप से न चले।
