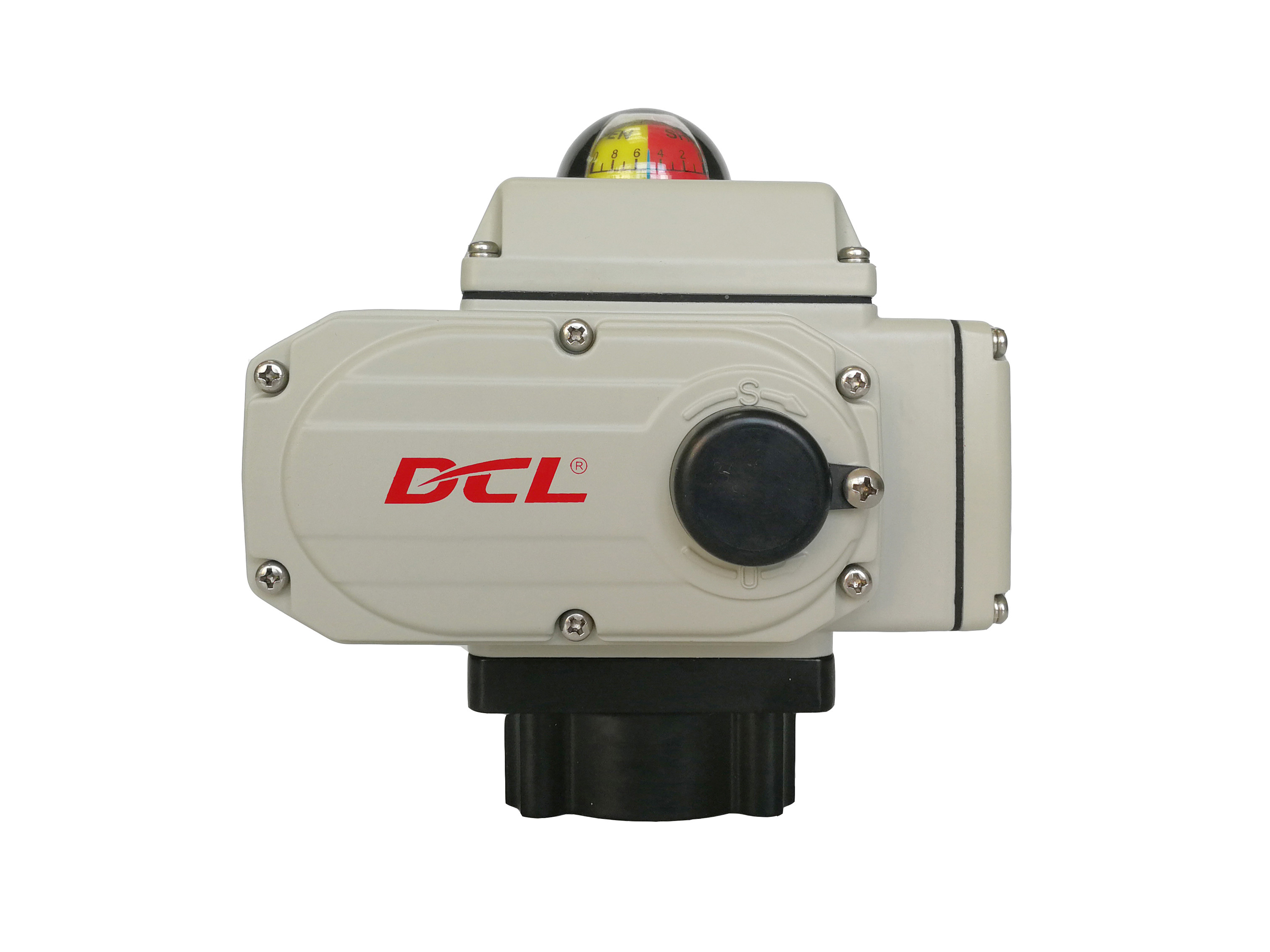

50 एनएम क्वार्टर टर्न एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक समय/टोक़ | 20s से 75s/50nm से 2500nm/442in.lbs से 22125in.lbs | स्थापना कोण | 360 डिग्री |
|---|---|---|---|
| कुल वजन | 2.5 किग्रा से 20 किग्रा | मोटर शक्ति | 6W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| विद्युत आपूर्ति | 380VAC | ||
| प्रमुखता देना | 12 वीडीसी क्वार्टर टर्न एक्ट्यूएटर,CSA क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर,जलरोधक क्वार्टर टर्न एक्ट्यूएटर |
||
उत्पाद विवरण
3 चरण AC CE RoHS क्वार्टर टर्न एक्ट्यूएटर
विवरण

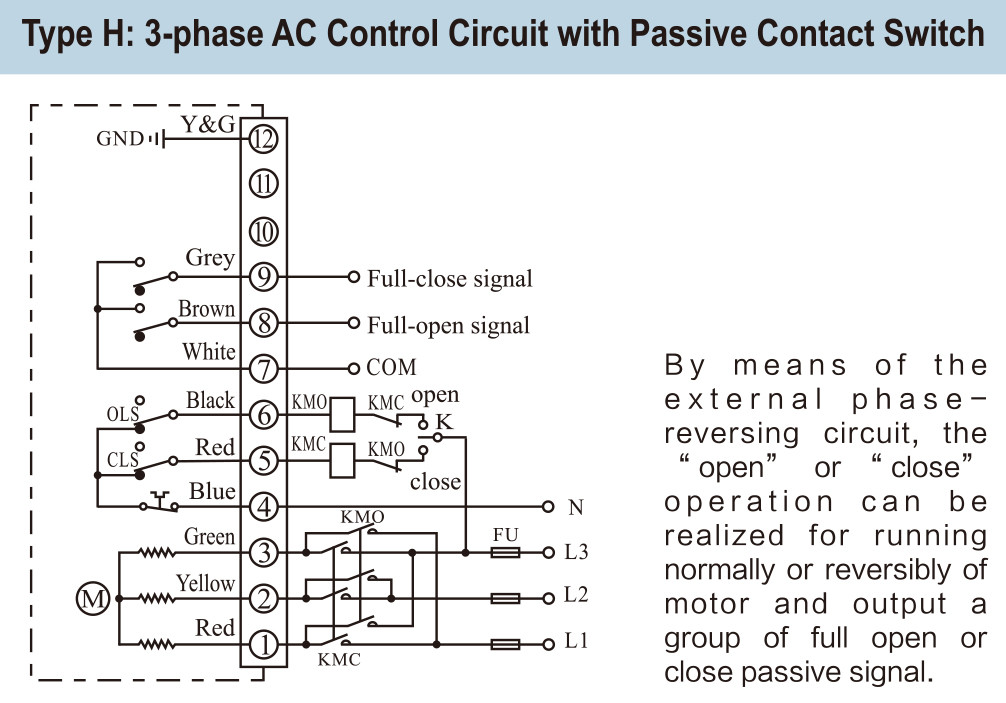

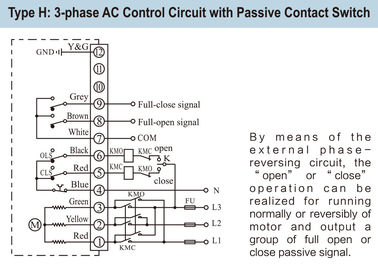

डीसीएल एच प्रकार नियंत्रण सर्किट और 3 चरण एसी मोटर विशेष रूप से एक्ट्यूएटर के लिए डिज़ाइन किया गया है जो 380VAC/440VAC, 50Hz/60Hz द्वारा संचालित किया जा सकता है जो आमतौर पर भारी उद्योग में उपयोग किया जाता है, जैसे बिजली संयंत्र और इस्पात संयंत्र।एकल चरण संचालित actuator के समान, निरंतर वोल्टेज संकेत प्राप्त करने पर, मोटर चलता है और एक मजबूत सभी धातु गियर ड्राइव के माध्यम से आउटपुट ड्राइव को 90 ° घुमाता है।मोटर स्वचालित रूप से आंतरिक कैम से बंद कर दिया जाता है सीमा स्विच और आउटपुट एक पूर्ण खुला सूखी संपर्क संकेत हिट. एक रिवर्सिंग निरंतर संकेत प्राप्त करने पर, मोटर आउटपुट ड्राइव स्थिति को उलटते हुए विपरीत दिशा में घूमता है।
एक्ट्यूएटर को मानक ISO5211 मल्टी-फ्लैंज माउंटिंग और डबल स्क्वायर ड्राइव का उपयोग करके स्थापित करना आसान है।
विशेषताएं
- 90° चौथाई मोड़ संचालन
- विद्युत पोजिशनिंग सिस्टम के साथ उपलब्ध मॉड्यूलेटिंग प्रकार
- वर्ग F का इन्सुलेटिंग मोटर
- पीआईपी 67 हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु कैबिनेट/उत्पादन के दौरान 100% परीक्षण
- वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
- दृश्य वाल्व स्थिति संकेतक
- आपातकालीन स्थानीय शक्ति बंद बटन वैकल्पिक
- नरम नाइट्राइडिंग उपचार के साथ सभी धातु गियर स्व-बंद, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं है
- यूएल और सीएसए मानक/सीई/रोएचएस के अनुसार सीएसए प्रमाणित
विनिर्देशः
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
