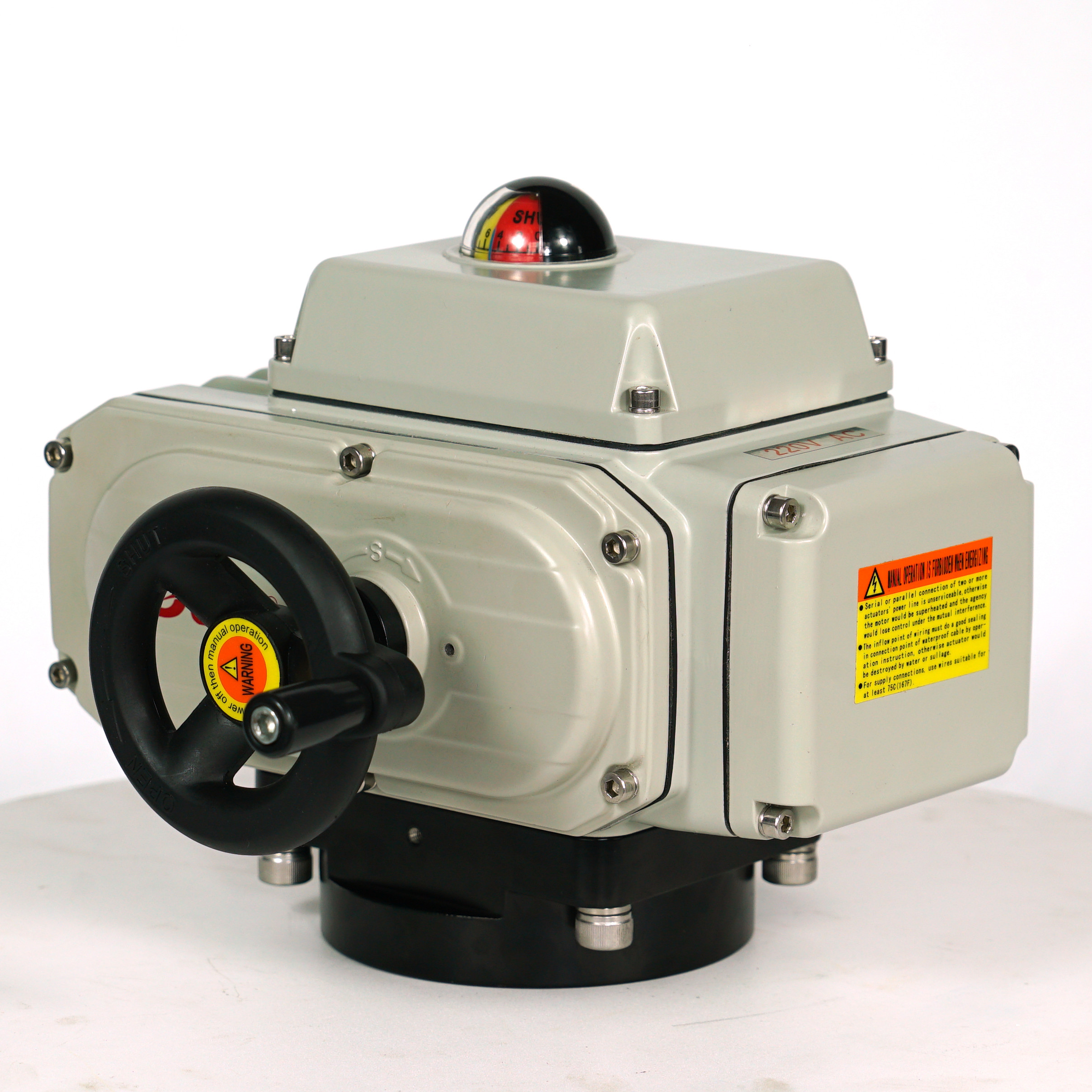

तितली वाल्व 70% ISO5211 क्वार्टर टर्न एक्ट्यूएटर

  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
  • Butterfly Valve 70% ISO5211 Quarter Turn Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-05F/10F/20F/40F/60F/100F/160F/250F
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 20S to 75S/50Nm to 2500Nm/442in.lbs to 22125in.lbs Installation Angle 360°
Total Weight 2.5KG to 20KG Motor Power 8W to 140W
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Power Supply 24VAC/110VAV/220VAC Output Signal 4-20mA
प्रमुखता देना

ISO5211 क्वार्टर टर्न एक्ट्यूएटर

,

तितली वाल्व क्वार्टर टर्न एक्ट्यूएटर

,

IP67 क्वार्टर टर्न वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

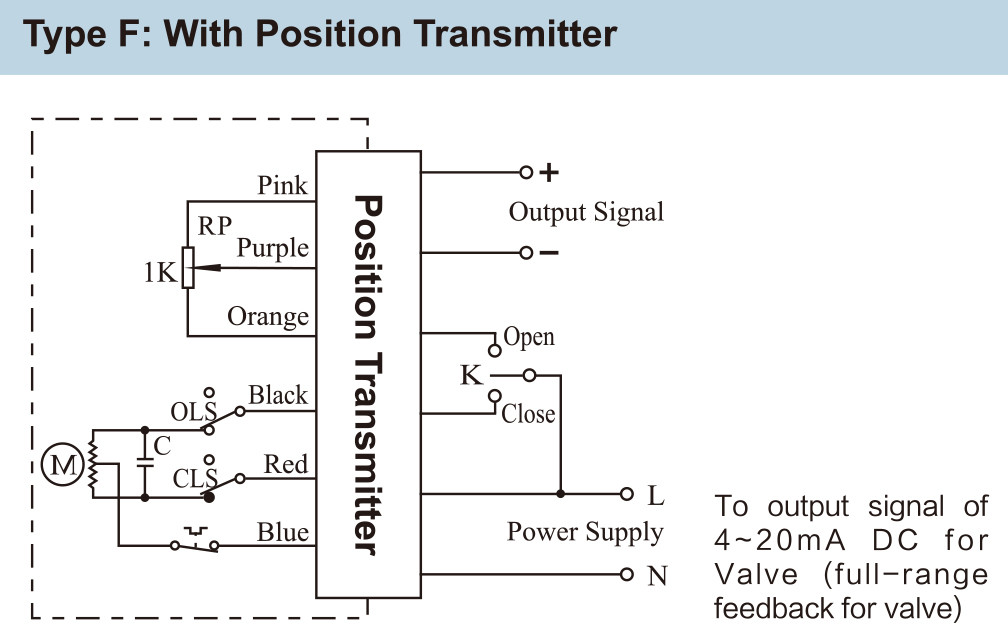

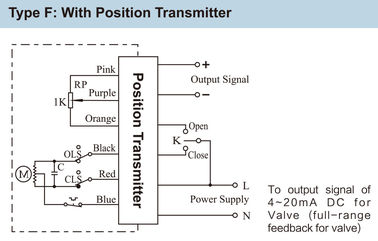

पोजीशन ट्रांसमीटर से लैस क्वार्टर टर्न एक्ट्यूएटर/4-20mA वाल्व पोजीशन के लिए फीडबैक



विशेषताएं

  • वाल्व स्थिति के आउटपुट 4-20mA संकेत के लिए स्वयं विकसित स्थिति ट्रांसमीटर
  • उच्च गुणवत्ता वाले मिश्र धातु स्टील आस्तीन और गेंद बीयरिंग, सभी धातु गियर ड्राइव
  • कठोर अनुप्रयोगों के लिए 70% कार्य चक्र के साथ भारी शुल्क मोटर
  • उच्च दबाव के लिए मरम्मत एल्यूमीनियम मिश्र धातु के साथ IP67 और प्रकार 4X सील ग्रेड के साथ आवरण
  • मैनुअल ओवरराइड
  • ISO5211 प्रत्यक्ष स्थापना
  • सीएसए UL मानक/CE चिह्नित/RoHS के अनुसार सूचीबद्ध 3.0



विवरण

डीसीएल एफ मॉडल विद्युत एक्ट्यूएटर वाल्व की स्थिति के 4-20mA एनालॉग सिग्नल के आउटपुट के लिए स्वयं विकसित स्थिति ट्रांसमीटर से लैस है।यह चौथाई बारी तितली वाल्व ड्राइव करने के लिए 3-बिंदु तैरने नियंत्रण प्रणाली में व्यापक रूप से इस्तेमाल किया जा सकता हैइस प्रकार की नियंत्रण प्रणाली वाल्व की स्थिति के संकेत का निरंतर एनालॉग संकेत प्राप्त कर सकती है ताकि यह तय किया जा सके कि बिजली बंद करने या बिजली की दिशा को उलटने का समय कब है।

एक्ट्यूएटर का कार्य चक्र 70% या उससे अधिक है, ऑन-ऑफ प्रकार के लिए, एक्ट्यूएटर बिना रुके 20 मिनट तक काम कर सकता है। मॉड्यूलेटिंग प्रकार के लिए, एक्ट्यूएटर 1200 बार / घंटे शुरू हो सकता है।पूरी रेंज खुला और बंद जीवन चक्र 10000 से अधिक बार और 200000 बार शुरू है.





विनिर्देश:



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो

तितली वाल्व 70% ISO5211 क्वार्टर टर्न एक्ट्यूएटर 0

तितली वाल्व 70% ISO5211 क्वार्टर टर्न एक्ट्यूएटर 1
