क्वार्टर टर्न 4mA S4 इंटरमिटेंट मोटर चालित वाल्व एक्ट्यूएटर

  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
  • Quarter Turn 4mA S4 Intermittent Motorized Valve Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या डीसीएल ई मॉडल
न्यूनतम आदेश मात्रा 1pc
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय 7 कार्यदिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 2000 पीसी / महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Time/Torque 20S to 75S/50Nm to 2500Nm/442in.lbs to 22125in.lbs Installation Angle 360°
Input Signal 4-20mADC/1-5VDC/2-10VDC Output Signal 4-20mADC
Power Supply 24VAC/110VAV/220VAC Total Weight 2.5KG to 20KG
Motor Power 10W to 140W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X
प्रमुखता देना

220VAC क्वार्टर टर्न एक्ट्यूएटर

,

S4 अंतराल वाले वाल्व एक्ट्यूएटर

,

4mA वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

S4 1200 बार/घंटे के संचालन के साथ आंतरायिक ड्यूटी रेट क्वार्टर टर्न एक्ट्यूएटर



डीसीएल-05ई~250ई पैरामीटर.pdf



विवरण

डीसीएल मॉड्यूलेटिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर एस 4 अंतराल वाले आवधिक कर्तव्य संचालन हैं। एक्ट्यूएटर अनुक्रमिक, समान स्टार्ट, रन और नामित भार के साथ रुकता है।के रूप में स्टार्ट करंट तापमान वृद्धि को प्रभावित करता है, यदि मोटर को ठीक से डिज़ाइन नहीं किया गया है, तो मोटर में थर्मल ओवरहीट प्रोटेक्टर और एक्ट्यूएटर बॉडी बहुत गर्म हो जाएगी।

एक्ट्यूएटरों को सीएसए द्वारा कठोर परीक्षण किया गया है और यूएल और सीएसए मानक के अनुसार प्रमाणित किया गया है। रासायनिक और खाद्य और पेय उद्योग में, द्रव को बहुत सटीक रूप से नियंत्रित करने की आवश्यकता है,तो actuator प्रारंभ आवृत्ति बहुत अधिक है1200 बार/घंटे विश्व के अग्रणी स्तर तक पहुंच सकता है और उपरोक्त उद्योगों की आवश्यकताओं को पूरा कर सकता है।



प्रकार DCL-05E डीसीएल-10ई डीसीएल-20ई डीसीएल-40ई डीसीएल-60ई डीसीएल-100ई डीसीएल-160ई डीसीएल-250ई
शक्ति AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50 एनएम 100 एनएम 200 एनएम 400 एनएम 600 एनएम 1000 एनएम 1600 एनएम 2500 एनएम
अभिनय का समय 20S 30S 30S 30S 45S 30S 48S 75S
घुमावदार कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर शक्ति 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/0.16A 2.12/0.57/0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5 किलो 4.5 किलो 9 किलो 9.5 किलो 10 किलो 19 किलो 19.5 किलो 20 किलो
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिंगल 4-20mADC
मूलभूत त्रुटि ± 1% से अधिक नहीं
परस्पर त्रुटि 1% से अधिक नहीं
मृत अंतरिक्ष 0.5%-5.0% समायोज्य
शमन विशेषता 0 बार
एक्ट्यूएटर में दोहराने वाली त्रुटि ≤ 1%
अछूता प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज वर्ग का सामना करना AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण 360° किसी भी कोण पर
विद्युत इंटरफेस दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए
परिवेश का तापमान -20°C~+55°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।





विशेषताएं

  • 4-20mA/1-5V/2-10V इनपुट सिग्नल द्वारा नियंत्रित मॉड्यूलेटिंग के साथ क्वार्टर टर्न ऑपरेशन
  • एक्ट्यूएटर आउटपुट ड्राइव स्थिति इनपुट संकेत के आनुपातिक है

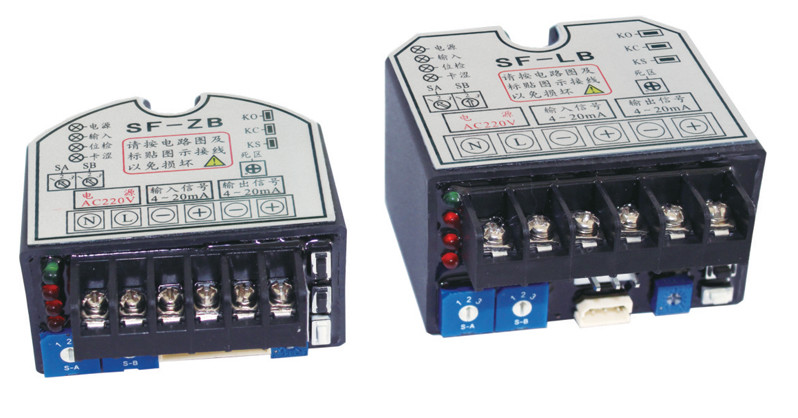

  • स्मार्ट पूर्ण पॉट नियंत्रण पैक एकीकृत डिजाइन के साथ actuator के अंदर स्थित है
  • 1200 बार/घंटे तक प्रारंभ आवृत्ति और पूर्ण नामित भार के साथ 200,000 से अधिक बार प्रारंभ परीक्षण
  • एनबीआर सील के साथ आईपी 67 और टाइप 4एक्स हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु आवास
  • वाल्व स्थिति के लिए आउटपुट 4-20mA संकेत
  • मैनुअल ओवरराइड
  • सीएसए प्रमाणपत्र UL 429 के अनुसार और सीएसए C22.2/CE चिह्नित

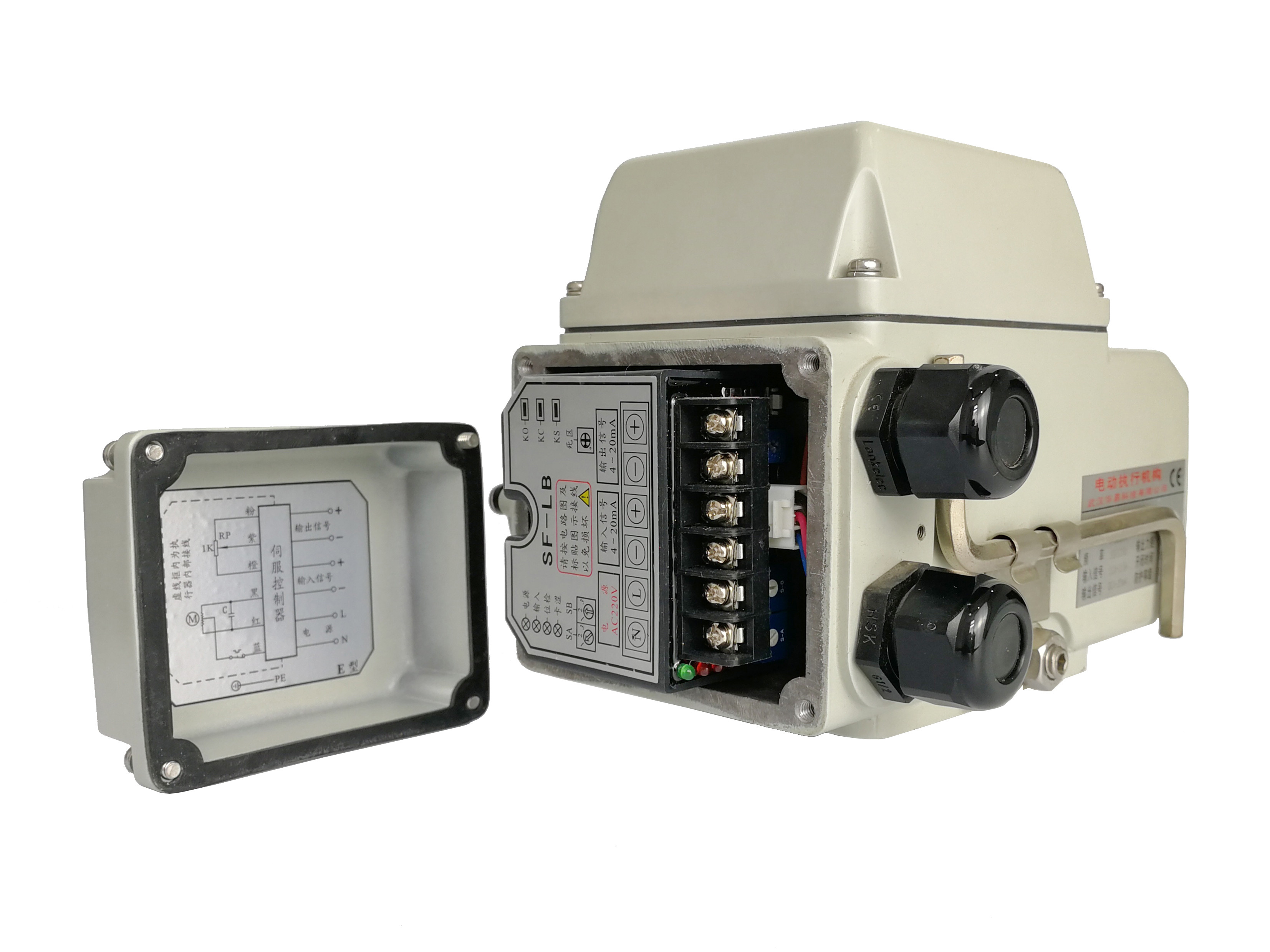

क्वार्टर टर्न 4mA S4 इंटरमिटेंट मोटर चालित वाल्व एक्ट्यूएटर 0

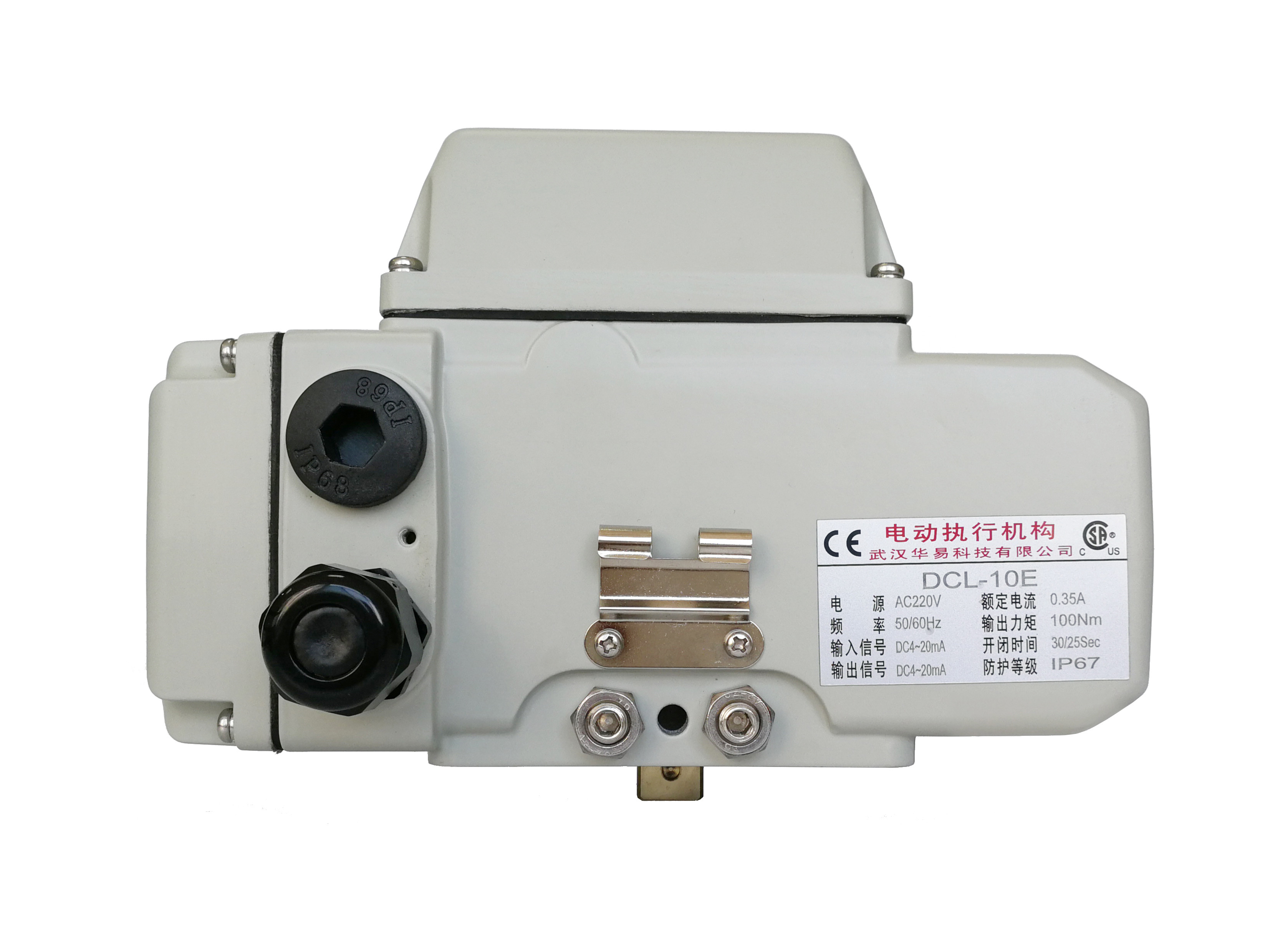

क्वार्टर टर्न 4mA S4 इंटरमिटेंट मोटर चालित वाल्व एक्ट्यूएटर 1
