IP67 स्व-लॉकिंग 380VAC तितली वाल्व एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Installation Angle | 360° | Power Supply | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Ambient Temperature | -25℃~+55℃ / -13°F~+131°F | Protection Grade | IP67 NEMA4/4X |
| प्रमुखता देना | IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर,NEMA4/4X इलेक्ट्रिक वाल्व एक्ट्यूएटर,जलरोधक क्वार्टर टर्न एक्ट्यूएटर |
||
उत्पाद विवरण

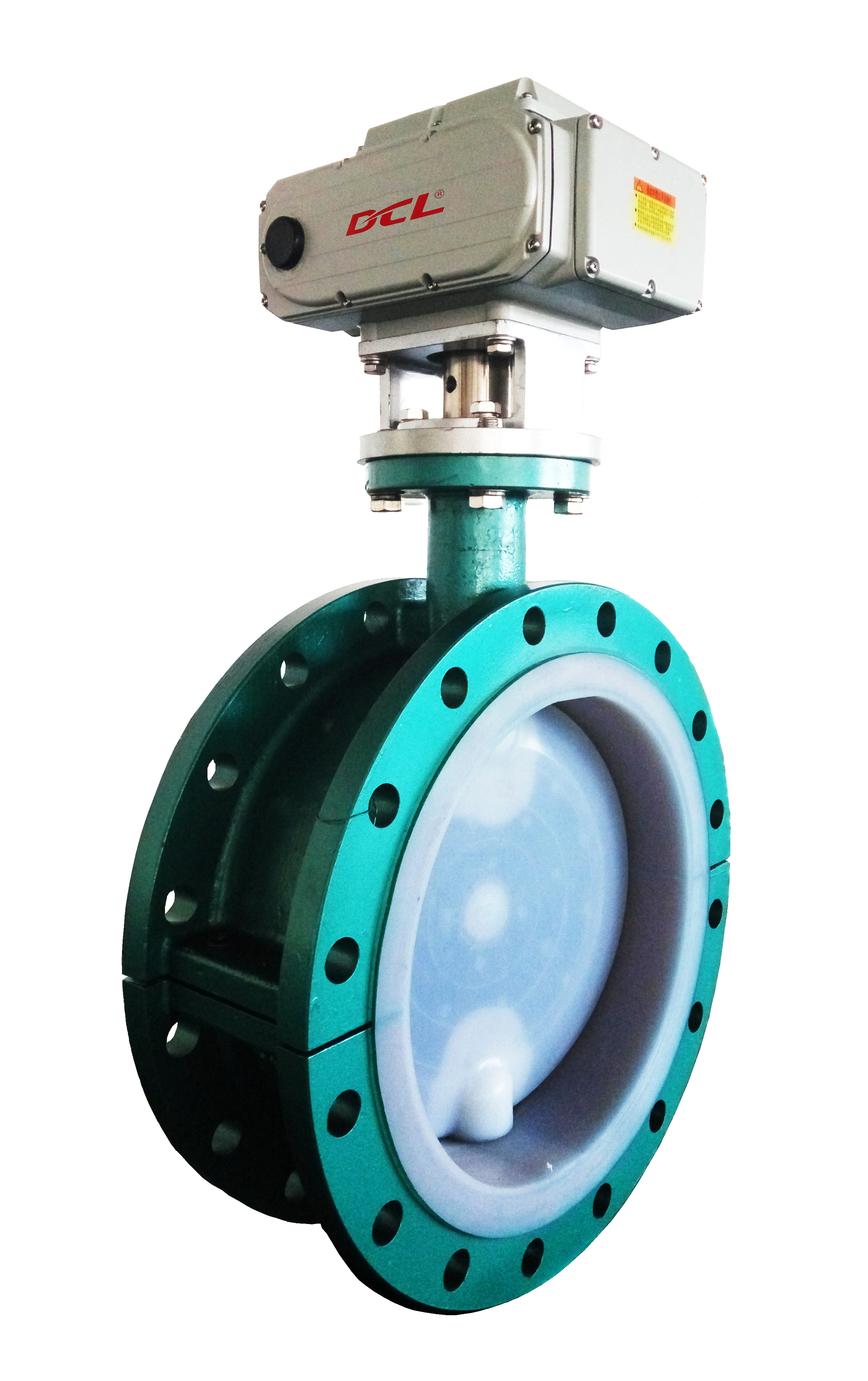

IP67 स्व-लॉकिंग 380VAC तितली वाल्व एक्ट्यूएटर
विशेषताएं
- कॉम्पैक्ट डिजाइन के साथ चौथाई मोड़ संचालन
- आईएसओ 5211 मल्टी फ्लैंज माउंटिंग अच्छी तरह से नरम सील, धातु सील, पीवीसी तितली वाल्व के साथ जुड़ा हुआ
- फ्लैप वाल्व और वेंटिलेशन तितली वाल्व के लिए भी प्रयोग किया जाता है, आकार DN1200/48 तक
- स्व-लॉकिंग कीड़ा गियर ड्राइव कोई वाल्व रिसाव रखने के लिए वापस ड्राइविंग को रोकता है
- मैन्युअल संचालन के लिए हैंडल या हैंडव्हील
- तितली वाल्व के घूर्णन कोण के लिए दृश्य स्थिति संकेतक
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
विवरण
डीसीएल कॉम्पैक्ट क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर का उपयोग 19 वर्षों से तितली वाल्वों को स्वचालित करने के लिए किया जा रहा है और अब दुनिया भर में 150,000 से अधिक पीसी अभी भी काम कर रहे हैं।
बटरफ्लाई वाल्व को वाल्व सीट में वाल्व प्लेट को धकेलने या वाल्व सीट से वाल्व प्लेट को वापस खींचने के लिए पूर्ण बंद स्थिति में बड़े टोक़ की आवश्यकता होती है, विशेष रूप से नरम सील बटरफ्लाई वाल्व के लिए।यही कारण है कि actuator के प्रारंभ टॉर्क बहुत महत्वपूर्ण हैसभी डीसीएल एक्ट्यूएटरों का परीक्षण और प्रमाणन किया जाता है कि वे -10% रेटेड वोल्टेज में ओवर रेटेड लोड के साथ शुरू करें।तो यह आम तौर पर देखा जाता है कि 100Nm मानक टोक़ actuator के साथ DCL-10 DN100 तितली वाल्व ड्राइव कर सकते हैं, जबकि अन्य ब्रांडों को 200 एनएम मानक टॉर्क एक्ट्यूएटर की पेशकश करने की आवश्यकता है।
एक्ट्यूएटरों को सीएसए द्वारा कठोर परीक्षण किया गया है और यूएल और सीएसए मानक के अनुसार प्रमाणित किया गया है। सीई मानक और एसजीएस द्वारा परीक्षण किए गए रोएचएस 3.0।
विनिर्देश:
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
