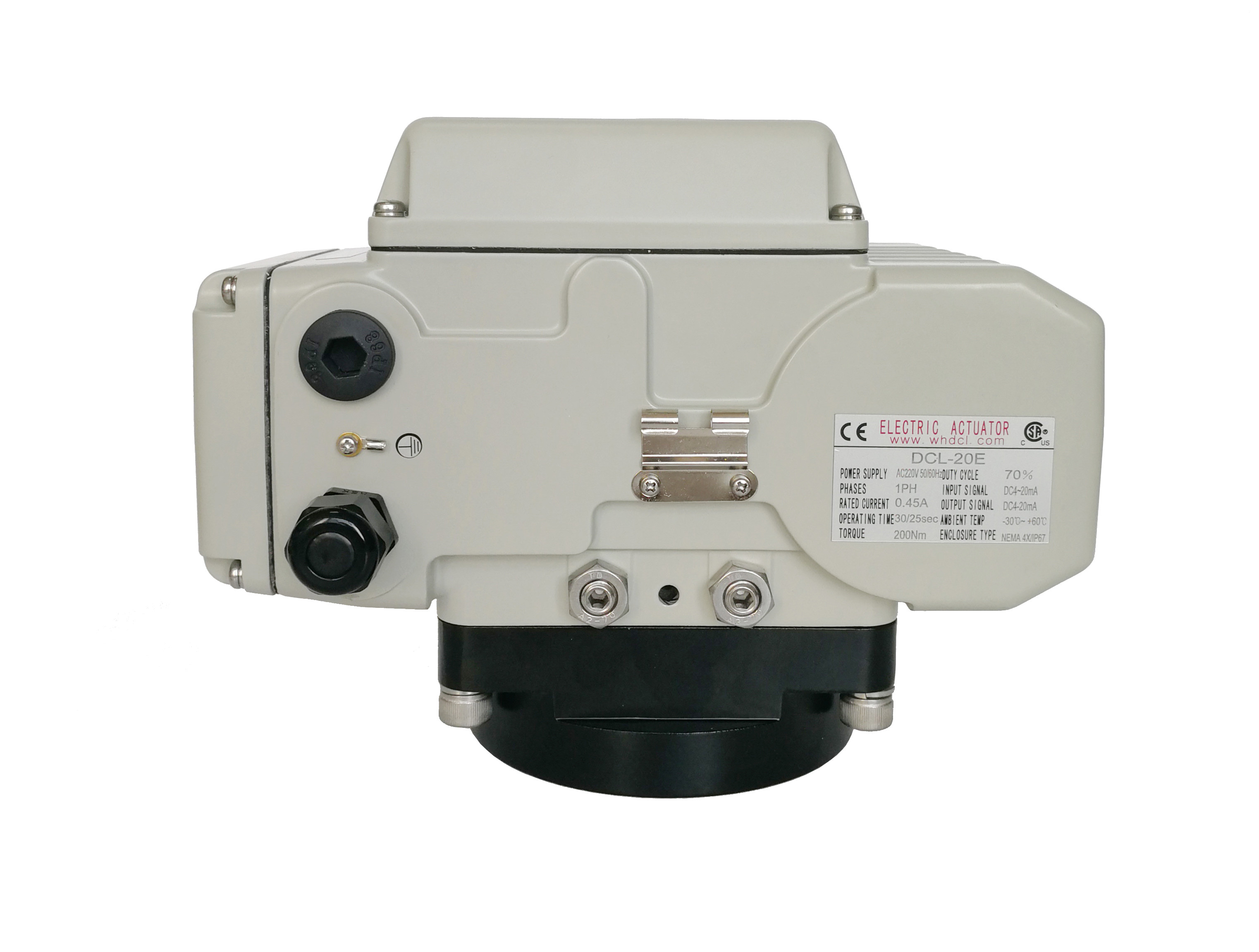

यूएल मानक मॉड्यूलेटिंग 24 वीडीसी क्वार्टर टर्न एक्ट्यूएटर

  • UL Standard Modulating 24VDC Quarter Turn Actuator
  • UL Standard Modulating 24VDC Quarter Turn Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL E/GE model
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Installation Angle 360° Power Supply 24VAC/110VAV/220VAC/24VDC
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
प्रमुखता देना

IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

,

यूएल क्वार्टर टर्न एक्ट्यूएटर

,

24 वीडीसी क्वार्टर टर्न एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

नियंत्रण पैक के साथ अद्वितीय एकीकृत डिजाइन मॉड्यूलेटिंग क्वार्टर टर्न एक्ट्यूएटर



विशेषताएं

  • समस्या स्व-जाँच के लिए एलईडी रोशनी के साथ सुपर मिनी स्मार्ट प्रोग्राम करने योग्य नियंत्रण पैक
  • नियंत्रण पैक actuator के एक ही गुहा में स्थित है, कोई अतिरिक्त बॉक्स की जरूरत है
  • कंपन और नमी से इलेक्ट्रॉनिक्स की रक्षा के लिए पूर्ण पॉट नियंत्रण सर्वर
  • मल्टी इनपुट सिग्नल स्विचिंग और स्व-कैलिब्रेशन
  • नियंत्रण पैक के लिए परीक्षण किए गए EFT, ESD और उच्च वोल्टेज वृद्धि के साथ उच्च प्रदर्शन EMC
  • उच्च आर्द्रता के साथ अतिरिक्त उच्च/निम्न तापमान पर स्थिर संचालन
  • दृश्य वाल्व स्थिति संकेतक
  • यूएल मानक के अनुसार सीएसए प्रमाणित



विवरण

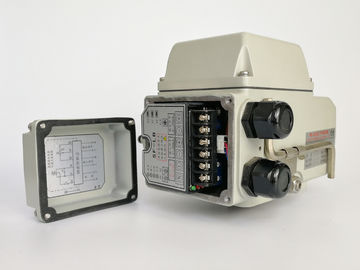

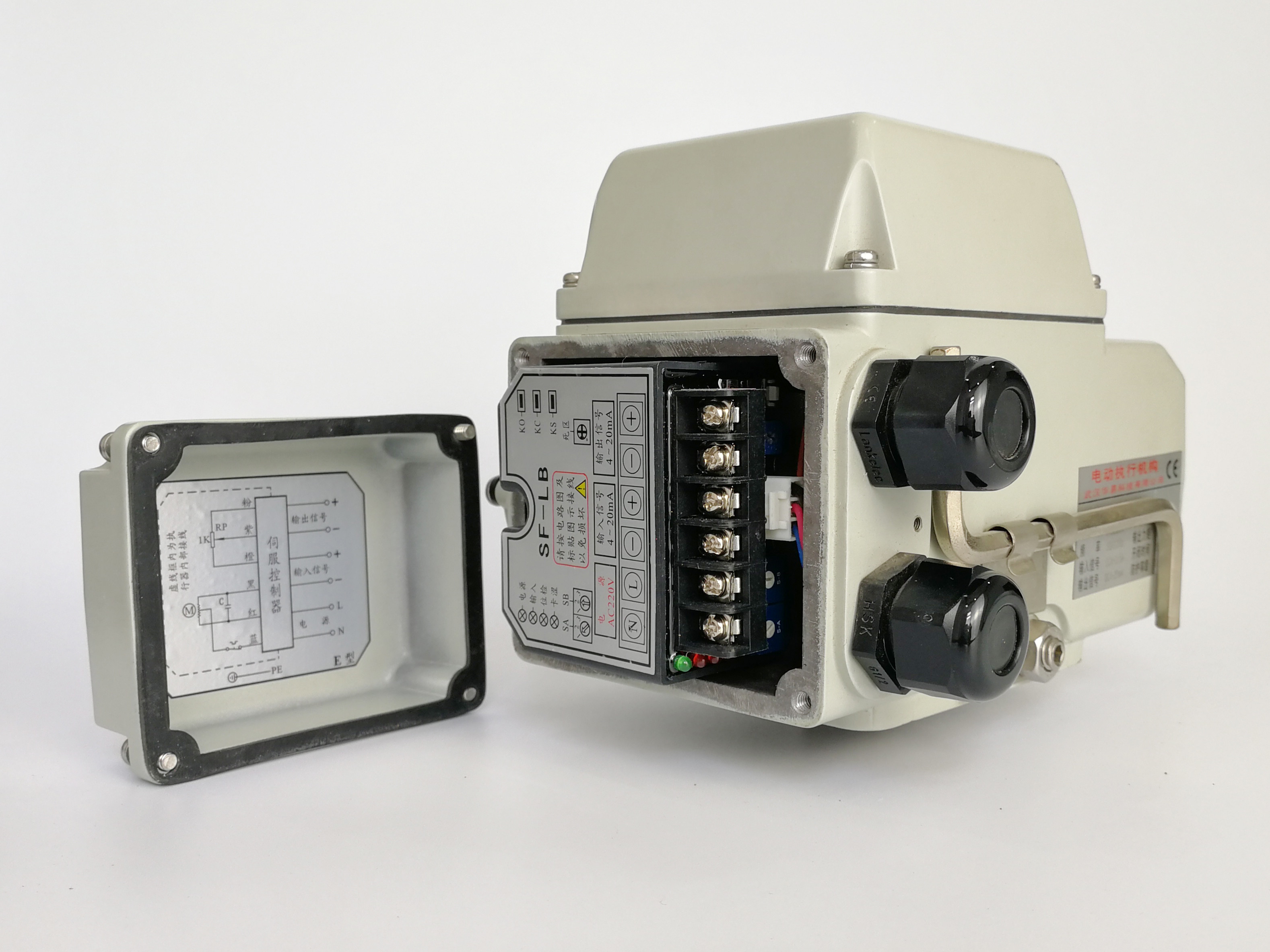

डीसीएल मॉड्यूलेटिंग प्रकार के विद्युत एक्ट्यूएटर मोटर/नियंत्रण पैक और आवास का अभिन्न डिजाइन है। अन्य प्रकार के विद्युत एक्ट्यूएटर के विपरीत जो विद्युत स्थिति के लिए नियंत्रक को रखने के लिए एक अतिरिक्त गुहा जोड़ते हैं,जो एक्ट्यूएटर की उपस्थिति अजीब और कॉम्पैक्ट नहीं बन जाता है बनाता है, डीसीएल एक्ट्यूएटर ने एक बहुत छोटा मल्टीफंक्शनल कंट्रोल पैक डिजाइन किया है जो ऑन-ऑफ प्रकार के टर्मिनल ब्लॉक के समान आकार का है। इसलिए इसे टर्मिनल ब्लॉक को बदलने के लिए वायरिंग गुहा पर रखा जा सकता है।

हालांकि नियंत्रक बहुत छोटा है, लेकिन इसकी विद्युत सफाई रेंगने की दूरी यूएल मानक को पूरा करती है। यह 2500V अधिभार परीक्षण, 4000V EFT परीक्षण सहन कर सकता है,विश्व में अग्रणी ईएमसी प्रदर्शन सुनिश्चित करने के लिए 4000 वी ईएसडी परीक्षणइसके अलावा, यह 85/85 परीक्षण भी पारित कर चुका है, जो लगातार 85 डिग्री सेल्सियस और 85% आर्द्रता में 600 घंटे से अधिक समय तक काम कर रहा है। इसलिए यह चीन में शीर्ष 2 एयर कंडीशनिंग कंपनियों की सेवा करता है।



विनिर्देश:



डीसीएल ई मॉडल

प्रकार DCL-05E डीसीएल-10ई डीसीएल-20ई डीसीएल-40ई डीसीएल-60ई डीसीएल-100ई डीसीएल-160ई डीसीएल-250ई
शक्ति AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50 एनएम 100 एनएम 200 एनएम 400 एनएम 600 एनएम 1000 एनएम 1600 एनएम 2500 एनएम
अभिनय का समय 20S 30S 30S 30S 45S 30S 48S 75S
घुमावदार कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर शक्ति 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/0.16A 2.12/0.57/0.35A 3.65/0.65/0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5 किलो 4.5 किलो 9 किलो 9.5 किलो 10 किलो 19 किलो 19.5 किलो 20 किलो
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिंगल 4-20mADC
मूलभूत त्रुटि ± 1% से अधिक नहीं
परस्पर त्रुटि 1% से अधिक नहीं
मृत अंतरिक्ष 0.5%-5.0% समायोज्य
शमन विशेषता 0 बार
एक्ट्यूएटर में दोहराने वाली त्रुटि ≤ 1%
अछूता प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज वर्ग का सामना करना AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण 360° किसी भी कोण पर
विद्युत इंटरफेस दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए
परिवेश का तापमान -20°C~+55°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।



डीसीएल जीई मॉडल​





प्रदर्शन मापदंड
प्रकार डीसीएल-10जीई डीसीएल-40जीई
　 DC24V±10% DC24V±10%
मोटर शक्ति 30W 70W
अधिकतम करंट 3.3A 1.8A 8.9ए 6.6A
कार्यवाही का समय 15S 30S 15S 30S
आउटपुट टॉर्क 0
