बॉयलर दहन प्रणाली 20S 50Nm क्वार्टर टर्न एक्ट्यूएटर

Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-02E/05E
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Torque 18Nm to 50Nm Standard Time 15s to 20s
Input Signal 4-20mA/2-10V/1-5V Output Signal 4-20mA
Power Supply 24VAC/110VAV/220VAC/380VAC Installation Angle 360°
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
Total Weight 1.2kg to 2.5kg Motor Power 6W to 10W
प्रमुखता देना

IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

,

NEMA4/4X इलेक्ट्रिक वाल्व एक्ट्यूएटर

,

जलरोधक क्वार्टर टर्न एक्ट्यूएटर

एक संदेश छोड़ें
उत्पाद विवरण

दहन प्रणाली का प्रयोग किया गया एक-चौथाई मोड़ का विद्युत एक्ट्यूएटर/बर्नर/बॉयलर/पाइप



विशेषताएं

  • यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
  • 4-20mA/1-5V/2-10V इनपुट सिग्नल के साथ आनुपातिक नियंत्रण के लिए मॉड्यूलेटिंग प्रकार
  • बर्नर और बॉयलर के लिए उच्च प्रदर्शन ईएमसी और उच्च तापमान डिजाइन के लिए प्रतिरोध
  • मोटर/नियंत्रण पैक और आवास का कॉम्पैक्ट एकीकृत डिजाइन
  • हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु के घेर के साथ संचालित जंग प्रतिरोध के लिए लेपित
  • स्व-लॉकिंग कीड़ा गियर के साथ सभी धातु गियर ट्रेन
  • दृश्य वाल्व स्थिति संकेतक
  • मैनुअल ओवरराइड
  • सीएसए प्रमाणित यूएल मानक/सीई चिह्नित/रोएचएस के अनुसार 3.0



विवरण

डीसीएल छोटे आकार के मॉड्यूलेटिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर का व्यापक रूप से दहन प्रणाली में, विशेष रूप से बर्नरों के लिए, चीन और संयुक्त राज्य अमेरिका दोनों में उपयोग किया जाता है।अग्नि नियंत्रण के लिए ईंधन लेने वाले नलिका/पाइप पर एक्ट्यूएटर स्थापित किए जाते हैं या तापमान नियंत्रण के लिए वेंटिलेशन वाल्व पर स्थापित किए जाते हैंचूंकि बॉयलर हमेशा बहुत उच्च तापमान पर होता है और हमेशा आसपास के वातावरण में विद्युत चुम्बकीय हस्तक्षेप होता है, इसलिए एक्ट्यूएटर को बहुत गंभीर अनुप्रयोगों का सामना करना पड़ता है।

डीसीएल नियंत्रण पैक की सभी श्रृंखलाओं ने 4000V EFT ((इलेक्ट्रिकल फास्ट ट्रांजिशन), 4000V ESD (इलेक्ट्रोस्टैटिक डिस्चार्ज) और 2500V सर्ज टेस्ट और रेडिएशन टेस्ट और 85°C/85% आर्द्रता परीक्षण पारित किया है,जो सुनिश्चित करते हैं कि एक्चुएटर दहन प्रणाली में उच्च सटीकता ड्राइव रख सकता हैडीसीएल ने गुणवत्ता स्थिरता सुनिश्चित करने के लिए लगातार उपरोक्त परीक्षण करने के लिए 5 वर्षों के लिए एक व्यापक परीक्षण प्रयोगशाला का निर्माण किया है। एक्ट्यूएटर का परीक्षण और सीएसए द्वारा प्रमाणित किया गया है और यूएल / सीई / आरओएचएस 3.0 मानक का अनुपालन किया गया है।





विनिर्देश:



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो

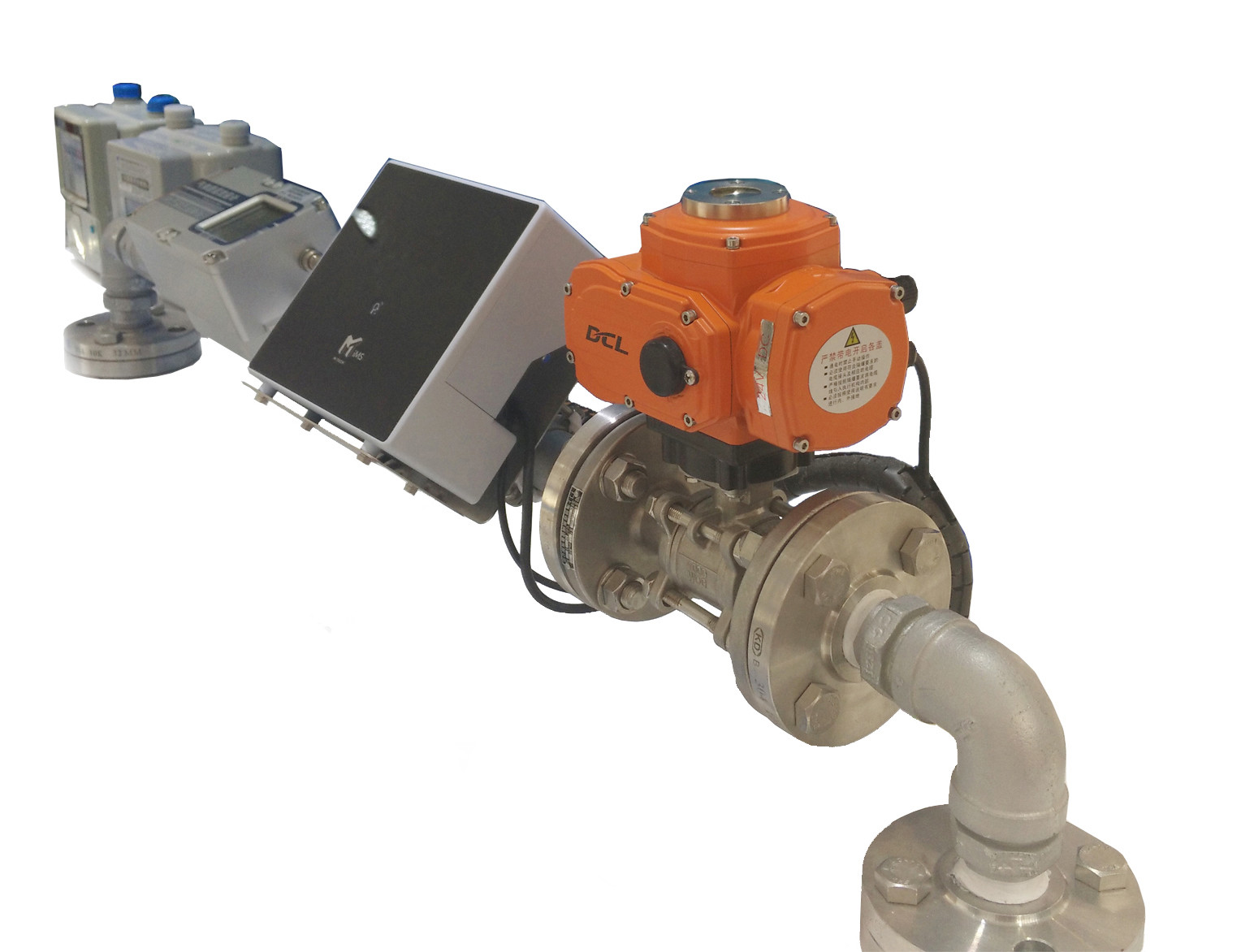

बॉयलर दहन प्रणाली 20S 50Nm क्वार्टर टर्न एक्ट्यूएटर 0

बॉयलर दहन प्रणाली 20S 50Nm क्वार्टर टर्न एक्ट्यूएटर 1
