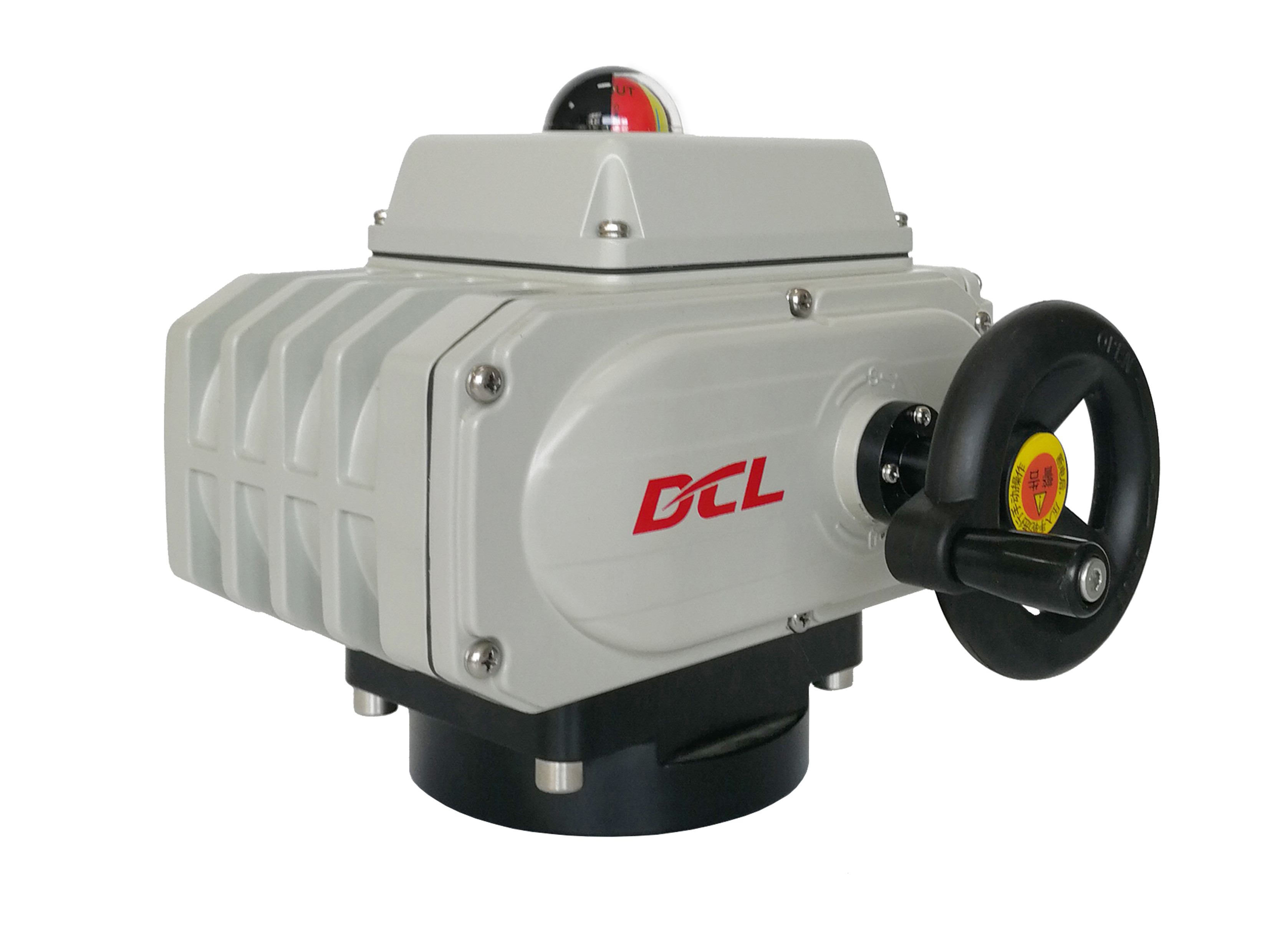

RoHS 22125in.Lbs IP67 डीसीएल इलेक्ट्रिक वाल्व एक्ट्यूएटर

  • RoHS 22125in.Lbs IP67 DCL Electric Valve Actuator
  • RoHS 22125in.Lbs IP67 DCL Electric Valve Actuator
  • RoHS 22125in.Lbs IP67 DCL Electric Valve Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL all electric actuator
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Power Supply 24VAC/110VAV/220VAC/380VAC/24VDC Installation Angle 360°
Standard Time/Torque 15S to 75S/18Nm to 2500Nm/160in.lbs to 22125in.lbs Total Weight 1.2KG to 20KG
Motor Power 6W to 140W Ambient Temperature -25℃~+55℃ / -13°F~+131°F
Protection Grade IP67 NEMA4/4X
प्रमुखता देना

4X क्वार्टर टर्न एक्ट्यूएटर

,

डीसीएल इलेक्ट्रिक वाल्व एक्ट्यूएटर

,

22125in.Lbs वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

अंतिम चरण कांस्य मिश्र धातु कीड़ा सेक्टर गियर के साथ क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर/10000 से अधिक बार पूर्ण रेंज ऑन-ऑफ



विशेषताएं

  • यांत्रिक सीमाओं के साथ 1/4 मोड़ का संचालन
  • सभी कांस्य मिश्र धातु कीड़ा क्षेत्र गियर बहुत टिकाऊ है और उच्च बल घर्षण के लिए प्रतिरोध
  • 10000 से अधिक समय पूर्ण खुले और बंद जीवन चक्र पूर्ण नामित भार के साथ 80% शुल्क दर के साथ
  • थर्मल लिंक्ड पॉलिएस्टर कोटिंग के साथ संक्षारण सुरक्षा मजबूत एल्यूमीनियम मिश्र धातु
  • दृश्य वाल्व स्थिति संकेतक
  • वाल्व की स्थिति की पुष्टि के लिए दो विद्युत सीमा स्विच, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं है
  • एलन हैंडल मैनुअल ओवरराइड
  • सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण



विवरण

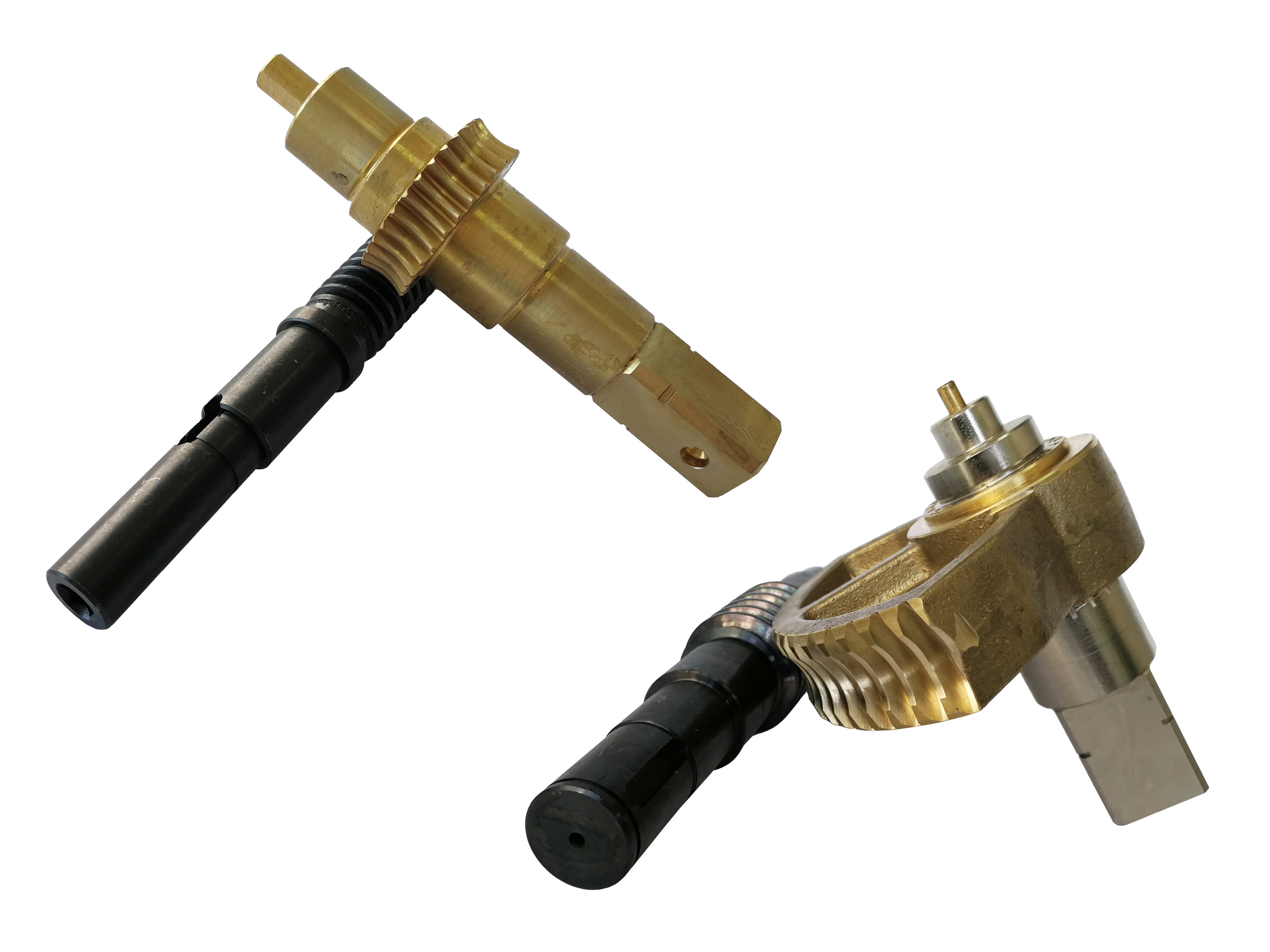

सभी डीसीएल इलेक्ट्रिक एक्ट्यूएटर विशेष रूप से तैयार तांबे के मिश्र धातु कीड़ा गियर का उपयोग करते हैं। कीड़ा गियर सतह पर तांबे को कवर करने के बजाय इस सामग्री के साथ मोनोलिथिक कास्टिंग है,जो इसकी समग्र शक्ति और घर्षण प्रतिरोध क्षमता को बढ़ाता है.

इलेक्ट्रिक एक्ट्यूएटर के लिए सबसे आसान टूटा हुआ हिस्सा अंतिम चरण कीड़ा गियर या स्पर गियर है, क्योंकि यह आउटपुट ड्राइव के करीब है और सबसे बड़ा टॉर्क और घर्षण का सामना करता है।तो अंतिम चरण कीड़ा गियर सीधे ऑपरेशन जीवन समय को प्रभावित करता है actuator. तो डीसीएल एक ही टोक़ जोड़ा जब पहिया दांतों पर बल कम करने के लिए लंबे त्रिज्या के साथ बड़े कीड़ा गियर ((बांह) डिजाइन करता है। इसके अलावा, सतह पर तांबे को कवर करने के बजाय,डीसीएल एक्ट्यूएटर के पूरे कीड़ा पहिया निश्चित रूप से पूरी तरह से कांस्य मिश्र धातु से बनाया गया है.

गियर runout भी हस्तांतरण शोर और यांत्रिक जीवन को प्रभावित करता है। DCL आपूर्तिकर्ताओं से भागों की गुणवत्ता को नियंत्रित करने के लिए एक बहुत ही पेशेवर SQE टीम है।गोदाम में प्राप्त होने से पहले गियर और इलेक्ट्रॉनिक्स का परीक्षण किया जाना चाहिए.





विनिर्देश:



एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो



एक्ट्यूएटर प्रकार तितली वाल्व ((≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200

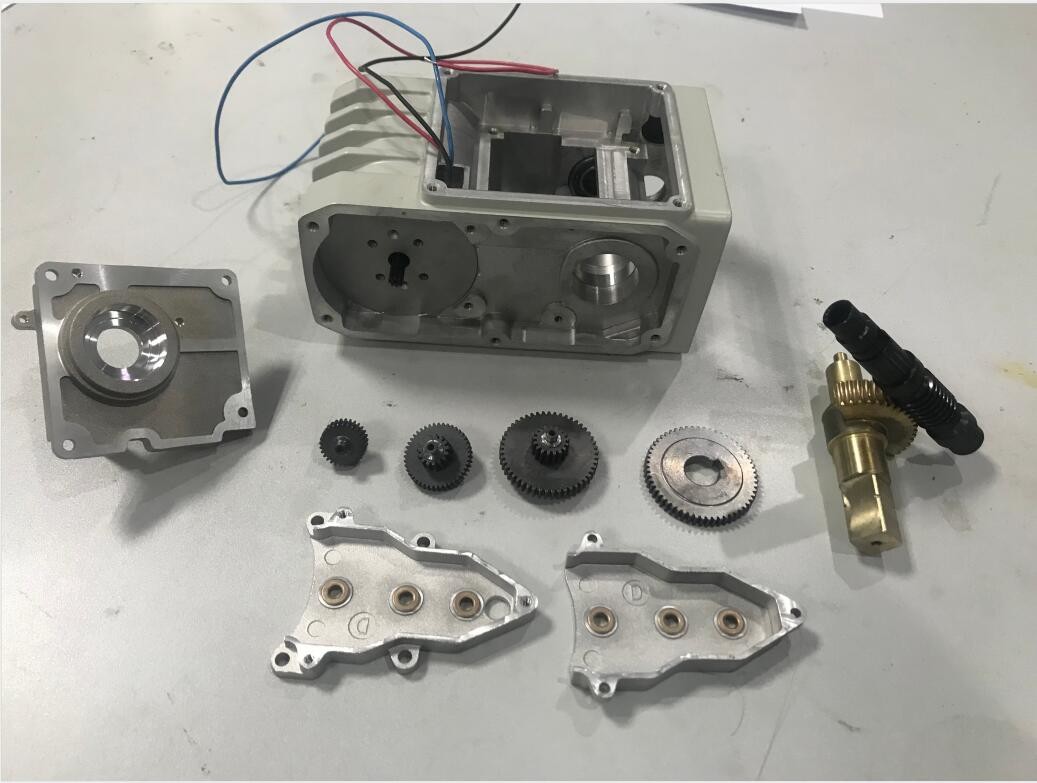

RoHS 22125in.Lbs IP67 डीसीएल इलेक्ट्रिक वाल्व एक्ट्यूएटर 0

RoHS 22125in.Lbs IP67 डीसीएल इलेक्ट्रिक वाल्व एक्ट्यूएटर 1
