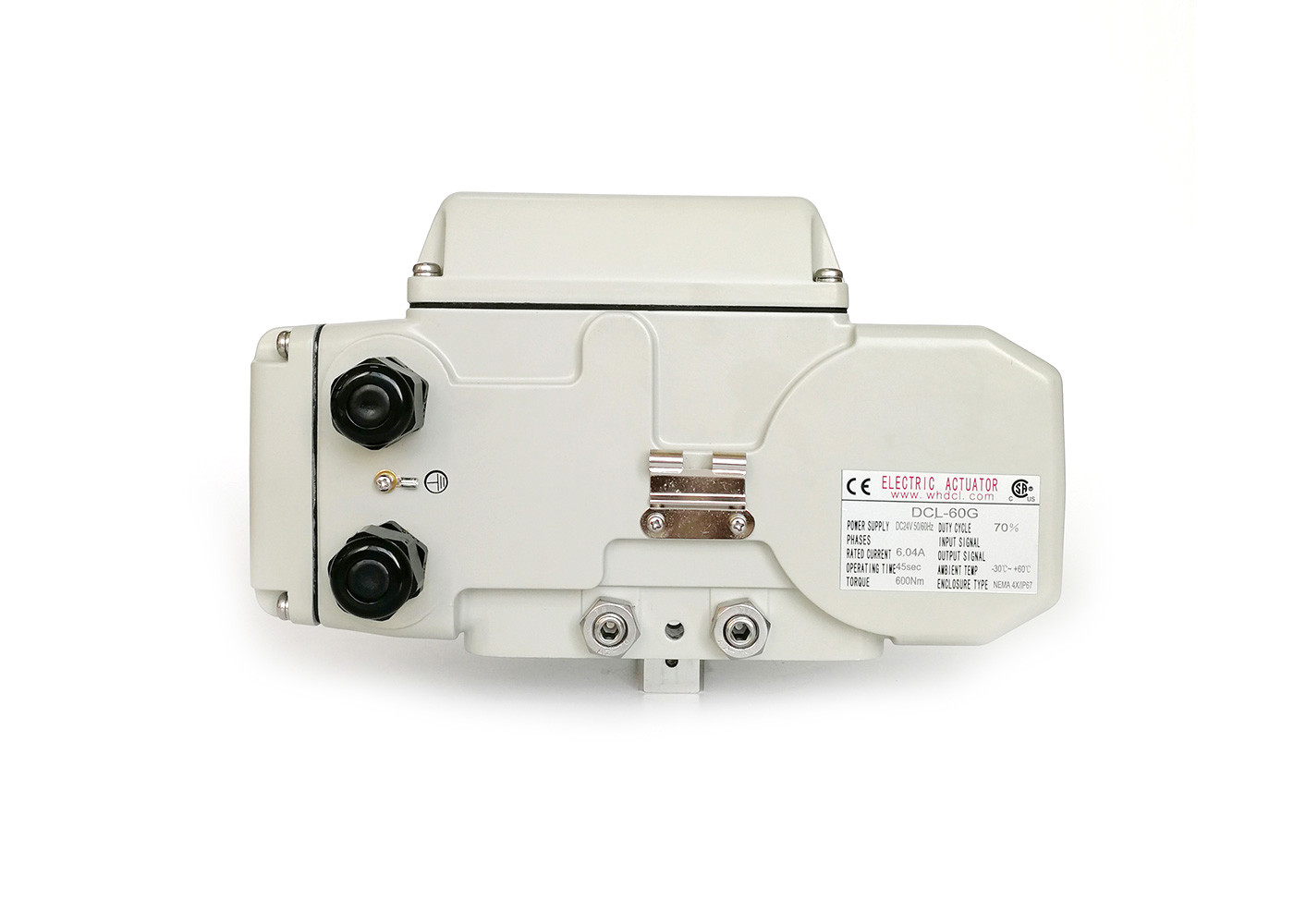

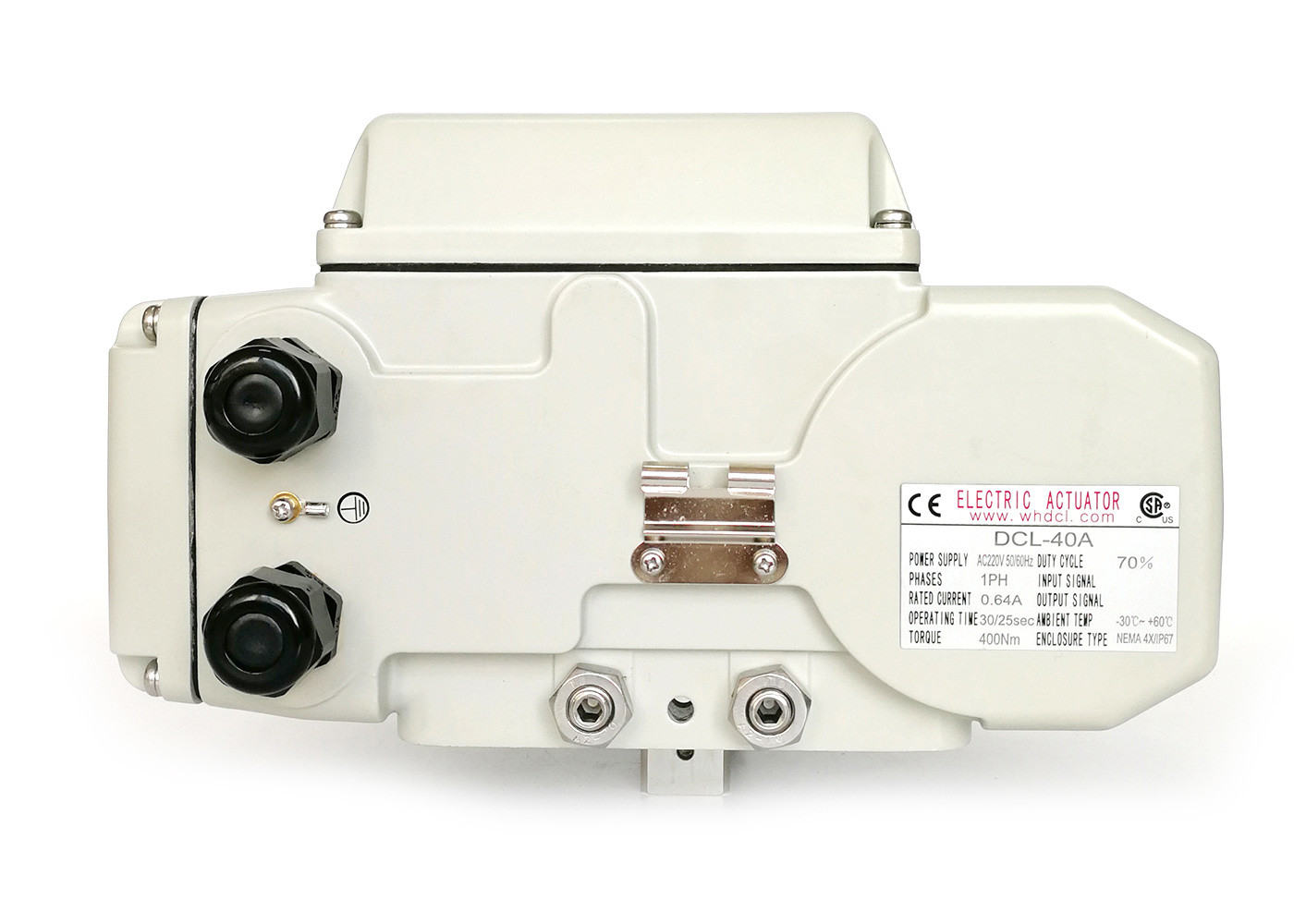

इलेक्ट्रिक एक्टिवेटेड बटरफ्लाई वाल्व 360° 24v क्वार्टर टर्न एक्टिवेटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक टोक़ | 18nm से 2500nm | मानक काल | 15s से 75s |
|---|---|---|---|
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | स्थापना कोण | 360 ° |
| संरक्षण ग्रेड | IP67 NEMA4/4X | कुल भार | 1.2 किग्रा से 20 किग्रा |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | मोटर -शक्ति | 6W से 140W |
| प्रमुखता देना | 24 वी क्वार्टर टर्न एक्ट्यूएटर,600 एनएम तितली वाल्व एक्ट्यूएटर,ip67 विफलता सुरक्षा वाल्व एक्ट्यूएटर |
||
उत्पाद विवरण
ओवर टॉर्क प्रोटेक्शन / सीएसए लिस्टेड के साथ सेल्फ-लॉकिंग फेल सेफ इलेक्ट्रिक एक्ट्यूएटर
विवरण
डीसीएल कॉमन सीरीज़ इलेक्ट्रिक एक्ट्यूएटर का उपयोग आमतौर पर क्वार्टर टर्न बटरफ्लाई वाल्व, बॉल वाल्व, डैम्पर्स और स्विंगिंग आर्म्स को चलाने के लिए किया जाता है। एक निरंतर पावर सिग्नल प्राप्त होने पर, मोटर एक दिशा में चलती है और सभी धातु गियर बॉक्स के माध्यम से अंतिम चरण वर्म गियर ट्रेन के साथ आउटपुट ड्राइव को 90 डिग्री घुमाती है। मोटर को आंतरिक कैम द्वारा लिमिट स्विच पर प्रहार करके स्वचालित रूप से बंद कर दिया जाता है। एक रिवर्सिंग निरंतर सिग्नल प्राप्त होने पर, मोटर विपरीत दिशा में घूमती है जिससे आउटपुट ड्राइव की स्थिति उलट जाती है।
ओवर टॉर्क प्रोटेक्टर केवल तभी वैकल्पिक है जब सटीक आउटपुट टॉर्क की आवश्यकता हो। पीटीसी इलेक्ट्रॉनिक हीटिंग घटक का उपयोग थर्मोस्टैटिकली नियंत्रित एंटी-कंडेनसेशन हीटर के रूप में भी किया जाता है जो एक्ट्यूएटर को संघनन से होने वाले नुकसान से बचाएगा।
एक्ट्यूएटर का सीएसए द्वारा यूएल और सीएसए मानक के अनुसार कठोर परीक्षण किया गया है। सभी श्रृंखला के लिए ड्यूटी दर 70% से अधिक हो सकती है। ईपीएस सिस्टम सेल्फ-कैलिब्रेटिंग है जो वस्तुतः "हंटिंग" को समाप्त करता है और मानक के रूप में एक आउटपुट स्थिति निगरानी संकेत प्रदान करता है।
विनिर्देश
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घूमने का कोण (अधिकतम सीमा) | कुल वजन | बिजली की आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2Kg | DC24V/AC24V AV110V/AC220V | प्रकार ए/बी/ई/जी |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/जी/एच |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| डीसीएल-60 | 45S/600Nm | 10Kg | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19Kg | AV110V/AC220V/AC380V | प्रकार ए/बी/सी/डी/ई/एफ/एच |
| डीसीएल-200 | 48S/2000Nm | 19.5Kg | ||||
| डीसीएल-300 | 75S/3000Nm | 20Kg | ||||
| एडजस्टिंग प्रकार (टाइप ई) की प्रदर्शन पैरामीटर सूची | ||||||
| डीसीएल-एमजेडजेड | 18Nm | 3r | 1.2Kg | DC24V | टाइप एमजेडजेड | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5Kg | DC24V±10% | टाइप जीई |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
विशेषताएँ
- मैकेनिकल लिमिट के साथ क्वार्टर टर्न ऑपरेशन
- स्मार्ट फुल पॉटेड कंट्रोलर के टॉर्क टेस्ट फंक्शन द्वारा ओवर टॉर्क प्रोटेक्शन
- संपूर्ण एक्ट्यूएटर को कॉम्पैक्ट बनाने के लिए मोटर/कंट्रोल बॉक्स/हाउसिंग का इंटीग्रल डिज़ाइन
- वेदर प्रूफ IP67 और NEMA 4X के साथ हार्ड हाई प्रेशर डाई कास्ट एल्यूमीनियम हाउसिंग
- वाल्व की स्थिति की पुष्टि करने के लिए दो सहायक लिमिट स्विच
- विजुअल वाल्व स्थिति संकेतक/फ्लैट या उत्तल
- मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
- थर्मल ओवरलोड प्रोटेक्शन हैवी ड्यूटी मोटर जिसमें पीटीसी ओवरहीटिंग प्रोटेक्टर है
- सेल्फ-लॉकिंग ऑल मेटल गियर ड्राइव, किसी अतिरिक्त ब्रेक की आवश्यकता नहीं है
- यूएल और सीएसए मानक/सीई चिह्नित/आरओएचएस 3.0 पास के अनुसार सीएसए प्रमाणन
