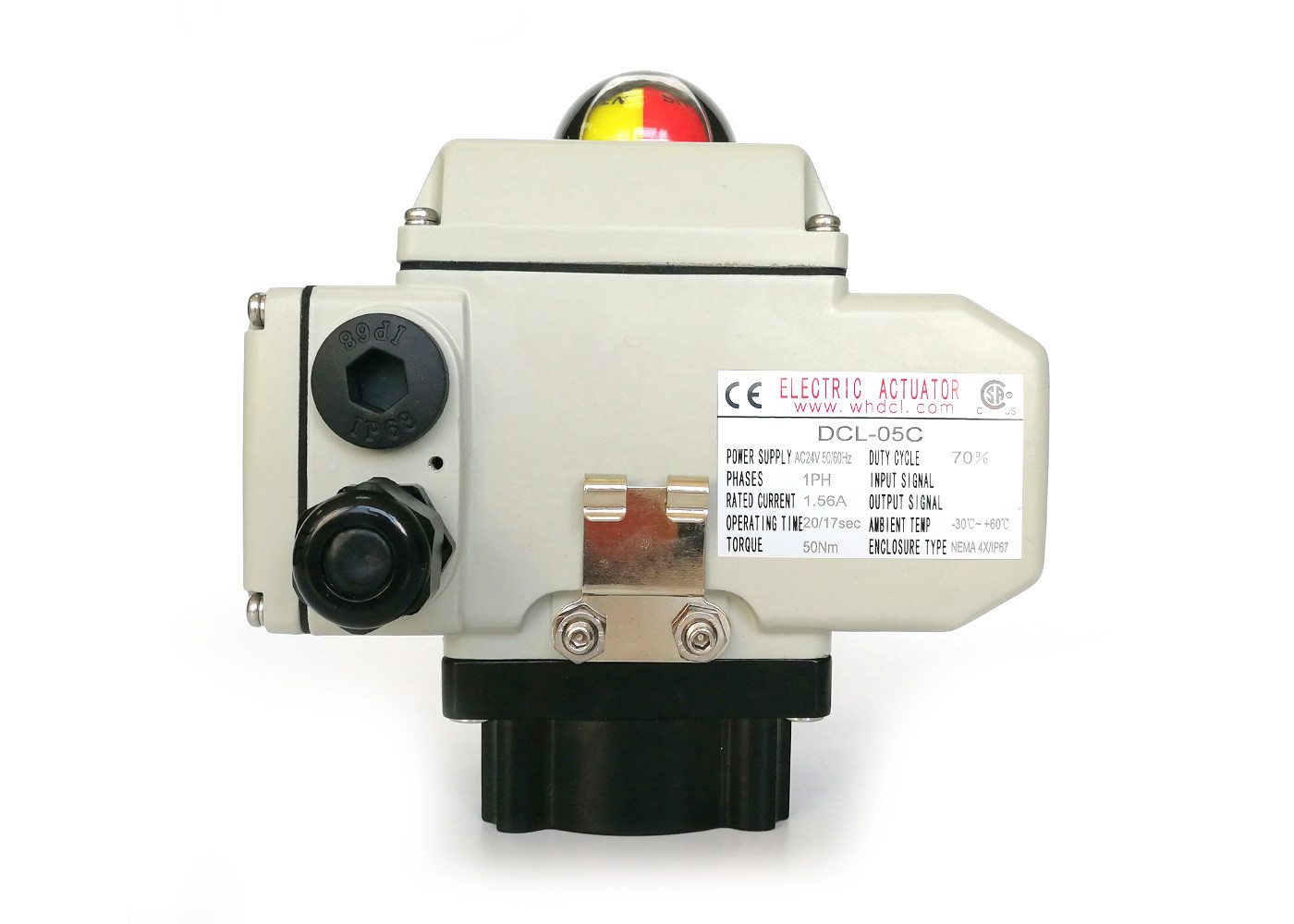

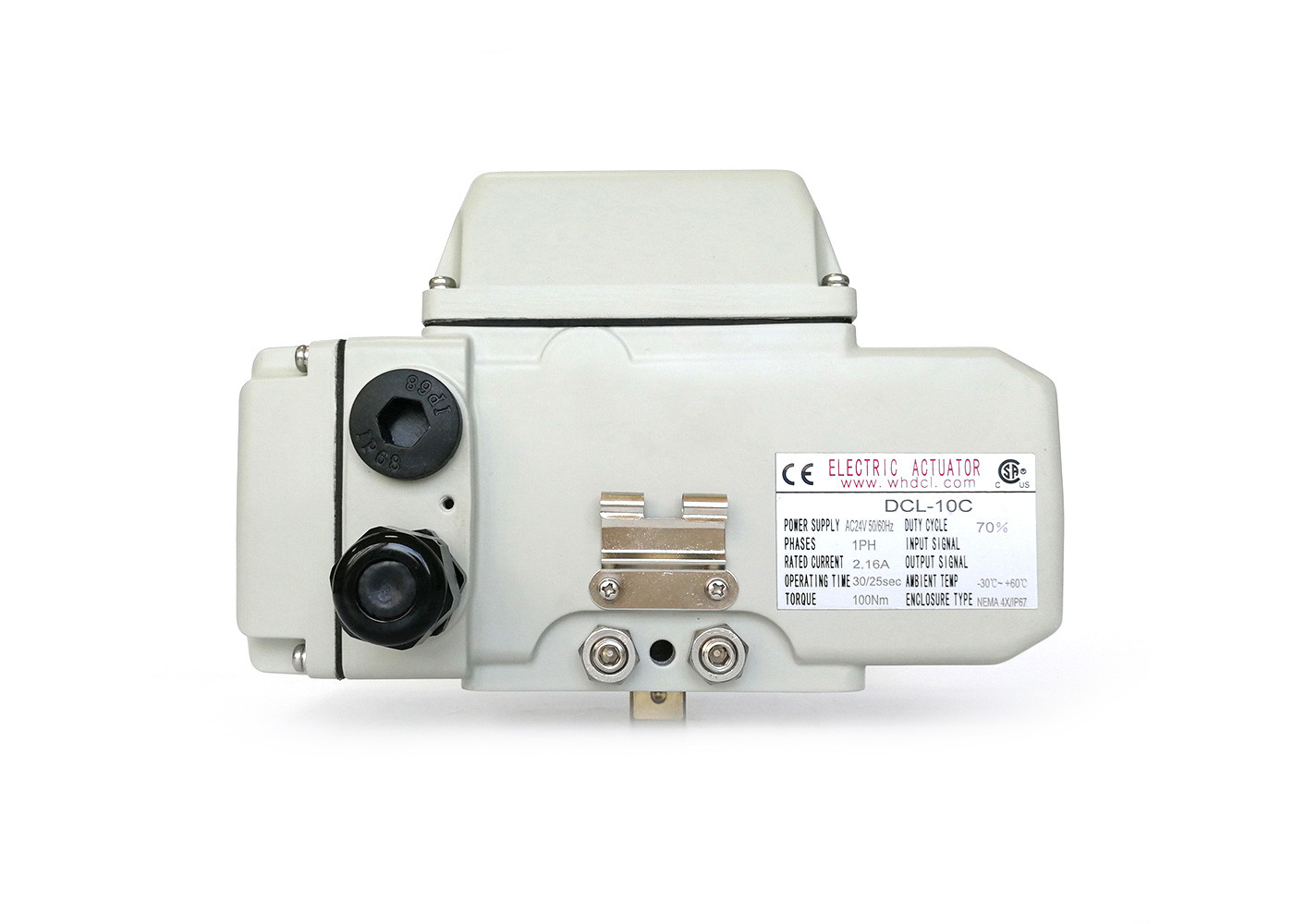

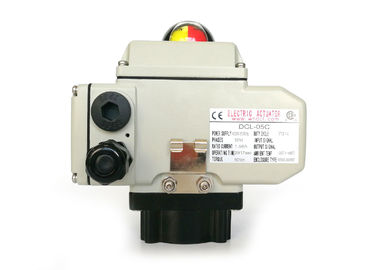

पोटेंशियोमीटर CE IP67 100Nm क्वार्टर टर्न एक्ट्यूएटर

  • Potentiometer CE IP67 100Nm Quarter Turn Actuator
  • Potentiometer CE IP67 100Nm Quarter Turn Actuator
Place of Origin WUHAN,CHINA
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
Model Number DCL-05C/10C/20C/40C/60C/100C/160C/250C
Minimum Order Quantity 1pc
Packaging Details carton/pallet
Delivery Time 7 working days
Payment Terms D/P, T/T, Western Union, MoneyGram
Supply Ability 2000PCS/month

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Torque 50Nm to 2500Nm/442in.lbs to 22125in.lbs Standard Time 20S to 75S
Power Supply 24VAC/110VAV/220VAC Installation Angle 360°
Total Weight 2.5KG to 20KG Motor Power 8W to 140W
Ambient Temperature -25℃~+55℃ / -13°F~+131°F Protection Grade IP67 NEMA4/4X
प्रमुखता देना

100 एनएम क्वार्टर टर्न एक्ट्यूएटर

,

सीई क्वार्टर टर्न एक्ट्यूएटर

,

ip67 विफलता सुरक्षा वाल्व एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

वाल्व स्थिति प्रतिक्रिया संकेत/पोटेंशियोमीटर/सीई चिह्नित विफलता सुरक्षित विद्युत एक्ट्यूएटर



विशेषताएं

  • तिमाही बारी का परिचालन
  • 50Nm से 2500Nm/442in.lbs से 22125in.lbs तक का टॉर्क
  • Sakae जापान द्वारा निर्मित सटीक प्रवाहकीय प्लास्टिक पोटेंशियोमीटर, ≤ 0.5% त्रुटि के साथ, वाल्व स्थिति के निरंतर प्रतिरोध आउटपुट संकेत के लिए
  • बाहरी पाउडर लेपित एल्यूमीनियम मिश्र धातु आवास कवर के साथ मजबूत जंग प्रतिरोधी
  • थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
  • बंद होने से बचाने वाले बोल्ट, मिश्र धातु स्टील स्पर गियर और अंतिम चरण एल्यूमीनियम कांस्य कीड़ा क्षेत्र गियर
  • बिजली बंद होने पर किसी भी स्थिति में स्व-लॉकिंग
  • विद्युत यांत्रिक ब्रेक की आवश्यकता नहीं है
  • वाल्व की स्थिति/पोटेंशियोमीटर या स्थिति ट्रांसमीटर की पुष्टि करने के लिए सीमा स्विच वैकल्पिक
  • आईएसओ 5211 बहु-फ्लैंज माउंटिंग
  • मैनुअल हैंडल सुरक्षित, विश्वसनीय, श्रम-बचत, छोटे है
  • सभी भाग सीएसए द्वारा प्रमाणित हैं, यूएल 429 और सीएसए सी 22 के अनुरूप हैं।2



विवरण

डीसीएल सी मॉडल विद्युत एक्ट्यूएटर निरंतर प्रतिरोध संकेत की प्रतिक्रिया करने के लिए पोटेंशियोमीटर से सुसज्जित है।हमेशा कुछ नियंत्रण प्रणाली के लिए प्रयोग किया जाता है कि वर्तमान संकेत या वोल्टेज संकेत के लिए प्रतिरोध संकेत स्थानांतरित कर सकते हैं बाहर actuatorप्रतिरोध का आउटपुट मूल्य वाल्व की स्थिति के आनुपातिक है, 500Ω और 1000Ω सीमा वैकल्पिक है।दो सहायक सूक्ष्म सीमा स्विच पूर्ण खुला और पूर्ण बंद स्थिति के प्रतिक्रिया निष्क्रिय संकेतों के लिए जोड़ा जा सकता है.

सभी डीसीएल कॉमन सीरीज इलेक्ट्रिक एक्ट्यूएटर को वर्ष 2013 से यूएसए के यूएल मानक और कनाडाई सीएसए मानक दोनों के अनुसार सीएसए प्रमाणन मिला है।विस्फोट प्रूफ इलेक्ट्रिक एक्ट्यूएटर सीएसए परीक्षण और प्रमाणन की प्रक्रिया में है और अनुमान है कि यह सभी परीक्षणों को पारित करेगा और वर्ष 2020 की तिमाही 3 या तिमाही 4 में प्रमाणन प्राप्त करेगा।इसके अलावा, डीसीएल के उत्पादों ने सभी सीई परीक्षणों को पारित किया और रोएचएस 3 का अनुपालन किया।0, एसजीएस द्वारा परीक्षण किया गया है। डीसीएल के उत्पादों को सीएसए और सीई दोनों चिह्नित हैं।





विनिर्देश







एक्ट्यूएटर प्रकार मानक समय/टॉर्क वैकल्पिक समय/टॉर्क घुमावदार कोण (Max.range) कुल वजन विद्युत आपूर्ति चयनित नियंत्रण सर्किट
डीसीएल-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° समायोज्य 1.2 किलो DC24V/AC24V AV110V/AC220V ए/बी/ई/जी के प्रकार
डीसीएल-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° समायोज्य 2.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° समायोज्य 4.5 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° समायोज्य 9 किलो DC24V/AC24V AV110V/AC220V/AC380V A/B/C/D/E/F/G/H के प्रकार
डीसीएल-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 किलो
डीसीएल-60 45S/600Nm   10 किलो
डीसीएल-100 30S/1000Nm 15S/500Nm 0~90° समायोज्य 19 किलो AV110V/AC220V/AC380V A/B/C/D/E/F/H के प्रकार
डीसीएल-160 48S/1600Nm   19.5 किलो
डीसीएल-250 75S/2500Nm   20 किलो
प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई)
डीसीएल-एमजेड 18 एनएम   3r 1.2 किलो DC24V प्रकार MZZ
डीसीएल-10जीई 30S/0~100Nm 15S/0~100Nm 0~90° समायोज्य 4.5 किलो DC24V±10% जीई प्रकार
डीसीएल-40जीई 30S/100~600Nm 15S/100~400Nm 9.5 किलो



एक्ट्यूएटर प्रकार तितली वाल्व≤PN1.0MPa) बॉल वाल्व ((≤PN1.6MPa) वेंट वाल्व ((≤PN0.1MPa)
डीसीएल-02 ≤DN40 ≤DN32
डीसीएल-05 DN50~65 DN40 DN50~80
डीसीएल-10 DN80~100 DN50~65 DN100~200
डीसीएल-20 DN125~150 DN80~100 DN250~300
डीसीएल-40 DN200 DN125 DN350~450
डीसीएल-60 DN250 DN150 DN500~600
डीसीएल-100 DN300 DN200 DN700~800
डीसीएल-160 DN350~400 DN250 DN900
डीसीएल-250 DN450~600 DN300~350 DN1000~1200
