xउत्पाद विवरण
| मानक समय/टोक़ | 20s से 75s/50nm से 2500nm/442in.lbs से 22125in.lbs | स्थापना कोण | 360 डिग्री |
|---|---|---|---|
| कुल वजन | 2.5 किग्रा से 20 किग्रा | मोटर शक्ति | 6W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| विद्युत आपूर्ति | 380VAC/440VAC/415VAC | ||
| प्रमुखता देना | तितली वाल्व 3 चरण actuator,डीसीएल वाटरप्रूफ बॉल वाल्व एक्ट्यूएटर,IP67 वाल्व एक्ट्यूएटर |
||
उत्पाद विवरण

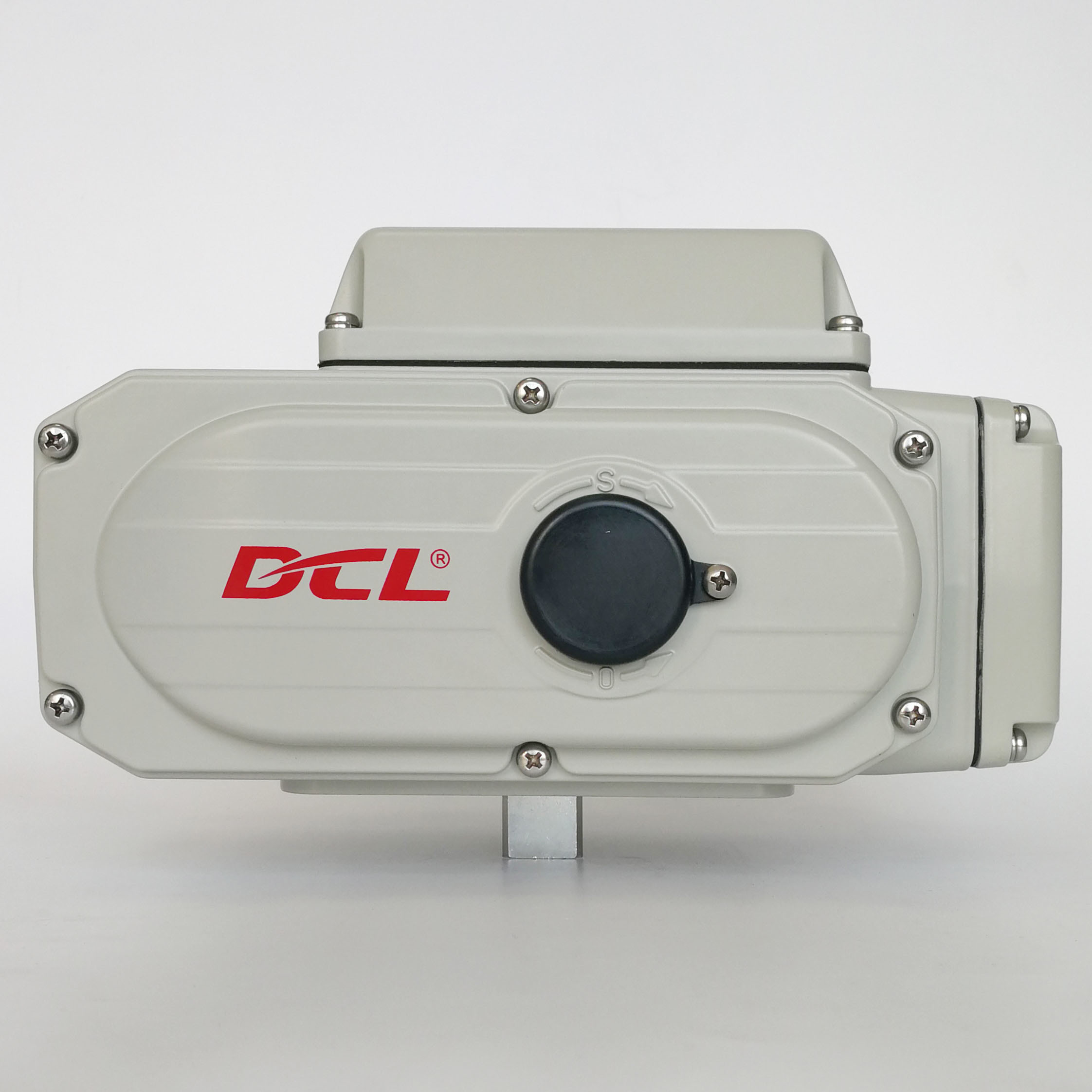

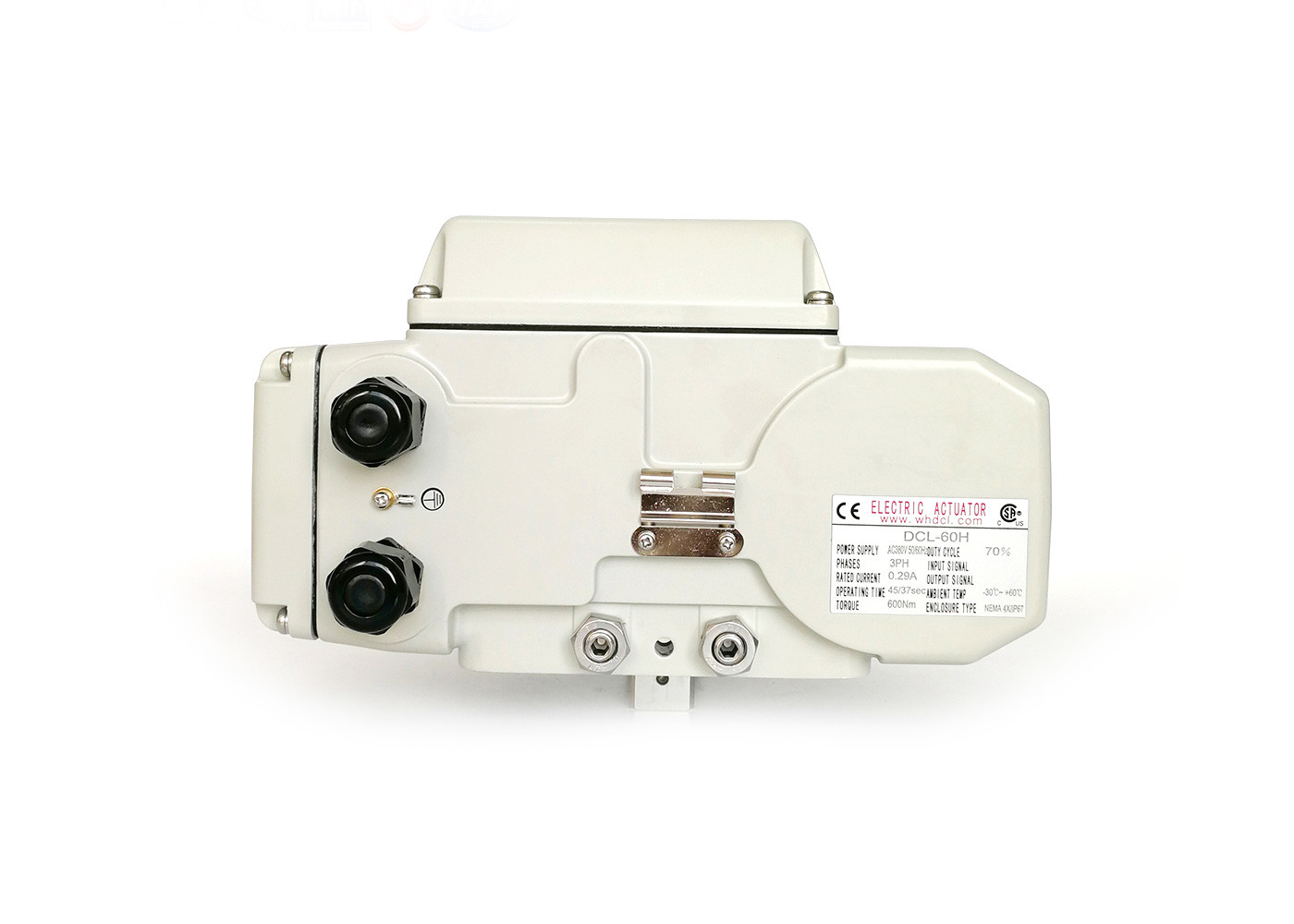

वाल्व स्थिति के लिए निष्क्रिय संपर्क स्विच के साथ 3 चरण AC द्वारा संचालित 3 चरण एक्ट्यूएटर
विवरण
डीसीएल कॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर का उपयोग आमतौर पर एचवीएसी क्षेत्र में तितली वाल्व के साथ किया जाता है। कई भवन स्वचालन प्रणालियों में, इलेक्ट्रिक एक्ट्यूएटर का व्यापक रूप से इनडोर तापमान को नियंत्रित करने के लिए उपयोग किया जाता है,एयर कंडीशनर हवा का आयतन, जल प्रवाह, संघनक प्रवाह और हाइड्रोलिक संतुलन आदि।
डीसीएल एच प्रकार नियंत्रण सर्किट और 3 चरण एसी मोटर विशेष रूप से एक्ट्यूएटर के लिए डिज़ाइन किया गया है जो 380VAC/440VAC, 50Hz/60Hz द्वारा संचालित किया जा सकता है जो आमतौर पर भारी उद्योग में उपयोग किया जाता है, जैसे बिजली संयंत्र और इस्पात संयंत्र।एकल चरण संचालित actuator के समान, निरंतर वोल्टेज संकेत प्राप्त करने पर, मोटर चलता है और एक मजबूत सभी धातु गियर ड्राइव के माध्यम से आउटपुट ड्राइव को 90 ° घुमाता है।मोटर स्वचालित रूप से आंतरिक कैम से बंद कर दिया जाता है सीमा स्विच और आउटपुट एक पूर्ण खुला सूखी संपर्क संकेत हिट. एक रिवर्सिंग निरंतर संकेत प्राप्त करने पर, मोटर आउटपुट ड्राइव स्थिति को उलटते हुए विपरीत दिशा में घूमता है।एक्ट्यूएटर मानक ISO5211 बहु-फ्लैंज माउंटिंग और डबल स्क्वायर ड्राइव का उपयोग करके स्थापित करना आसान है.
विनिर्देश
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
विशेषताएं
- स्व-लॉकिंग के साथ 1/4 मोड़ का संचालन
- विद्युत पोजिशनिंग सिस्टम के साथ उपलब्ध मॉड्यूलेटिंग प्रकार
- स्वचालित गेंद वाल्व और तितली वाल्व समायोजन या प्रवाह काटने के लिए
- वर्ग F का इन्सुलेटिंग मोटर
- थर्मल अधिभार संरक्षण/कर्तव्य दर 80% के साथ भारी शुल्क मोटर
- 10000 गुना से अधिक पूर्ण सीमा जीवन चक्र पूर्ण नामित भार के साथ
- अति निम्न और उच्च तापमान और उच्च आर्द्रता वातावरण के प्रतिरोध
- वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
- मानक मैनुअल हैंडल
- आपातकालीन स्थानीय शक्ति बंद बटन वैकल्पिक
- नरम नाइट्राइडिंग उपचार के साथ सभी धातु गियर स्व-बंद, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं है
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
