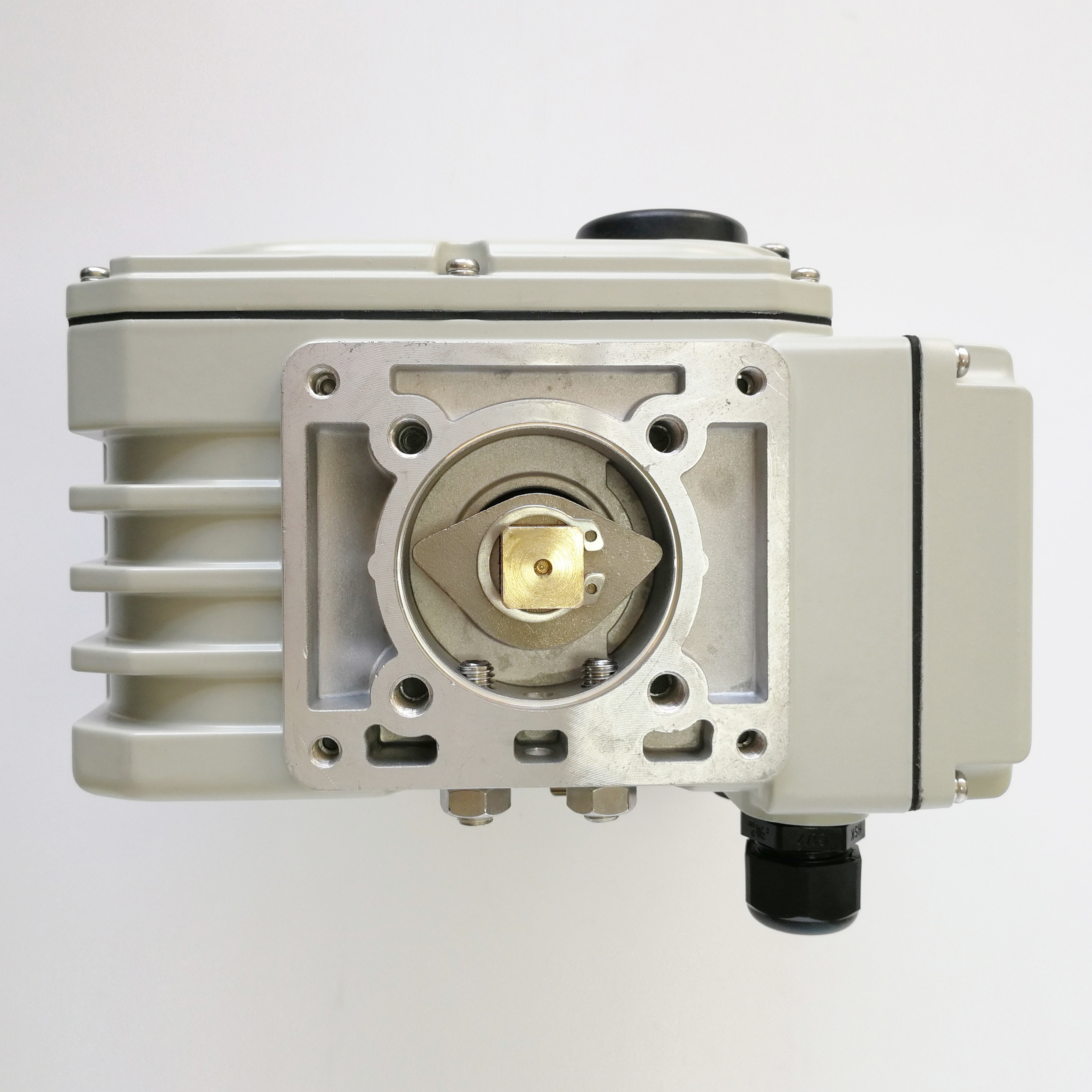

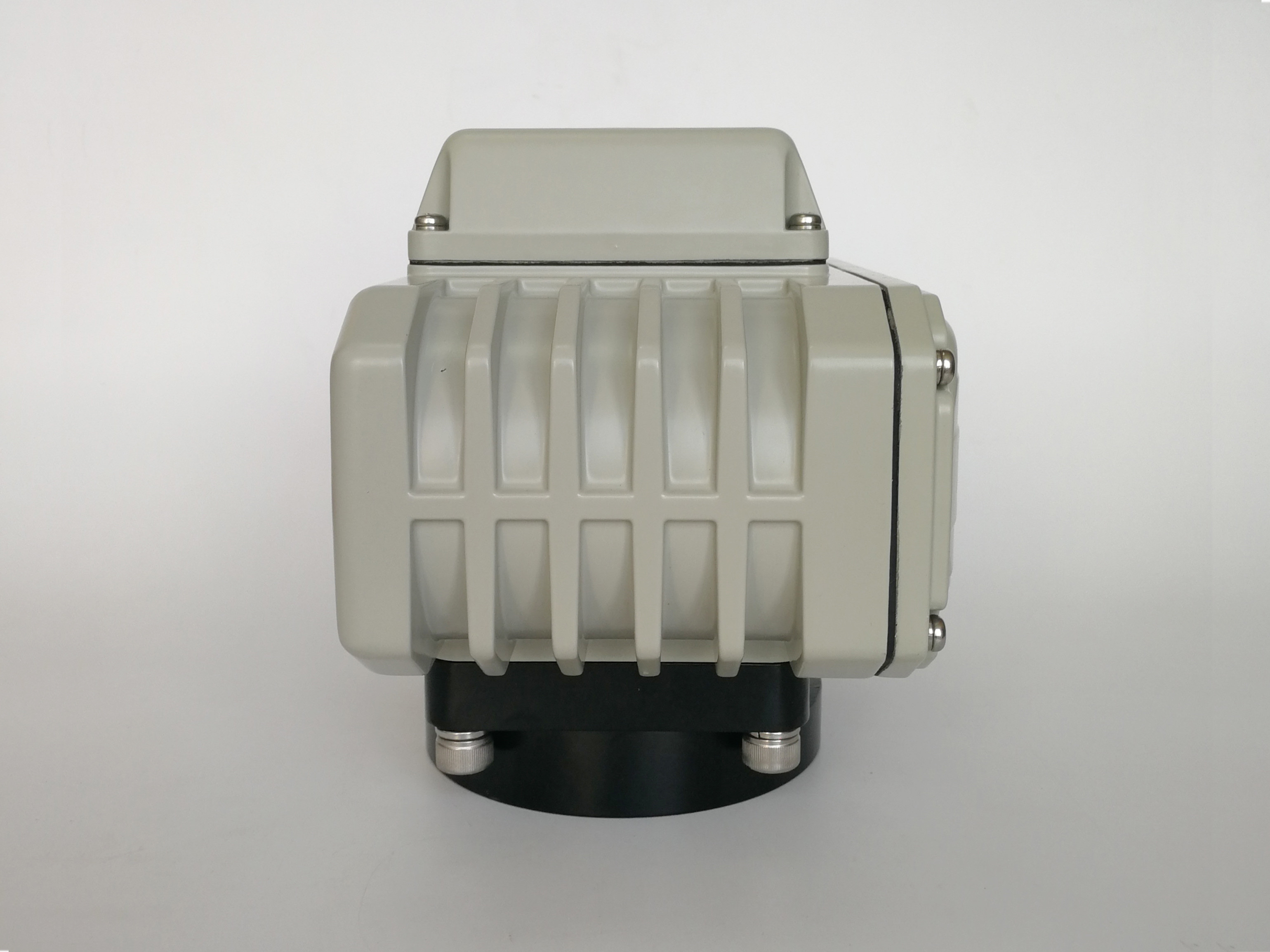

RoHS 3.0 ओवर टॉर्क प्रोटेक्शन कॉम्पैक्ट स्मार्ट इलेक्ट्रिक एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक समय/टोक़ | 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs | स्थापना कोण | 360 डिग्री |
|---|---|---|---|
| इनपुट सिग्नल | 4-20MA या 2-10V / 1-5V वैकल्पिक | आउटपुट सिग्नल | 4-20mA |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | कुल वजन | 2.5 किग्रा से 20 किग्रा |
| मोटर शक्ति | 10w से 140W | संरक्षण ग्रेड | IP67 NEMA4/4X |
| विद्युत आपूर्ति | 24VAC/110VAV/220VAC | ||
| प्रमुखता देना | ओवर टॉर्क सुरक्षा स्मार्ट इलेक्ट्रिक एक्ट्यूएटर,RoHS 3.0 स्मार्ट इलेक्ट्रिक एक्ट्यूएटर,एनईएमए 4 विद्युत वाल्व एक्ट्यूएटर |
||
उत्पाद विवरण
मोर्टम सुरक्षा से अधिक कॉम्पैक्ट स्मार्ट इलेक्ट्रिक एक्ट्यूएटर/मोर्टम परीक्षण नियंत्रण
विशेषताएं
- यांत्रिक सीमाओं के साथ चौथाई मोड़
- मोटर/कंट्रोल बॉक्स/हाउसिंग का एकीकृत डिजाइन ताकि पूरे एक्ट्यूएटर को कॉम्पैक्ट बनाया जा सके
- स्मार्ट फुल पॉट कंट्रोलर के टॉर्क टेस्ट फंक्शन द्वारा ओवर टॉर्क सुरक्षा
- नियंत्रण पैक के लिए परीक्षण किए गए EFT, ESD और उच्च वोल्टेज वृद्धि के साथ उच्च प्रदर्शन EMC
- थर्मल अधिभार संरक्षण के साथ भारी शुल्क मोटर
- मौसम के सबूत IP67 और NEMA 4X के साथ कठोर उच्च दबाव डाई कास्ट एल्यूमीनियम आवास
- उपलब्ध वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक
- मैनुअल ओवरराइडिंग वाइंड वाइंड व्हील के साथ
- UL और CSA मानक/CE चिह्नित/RoHS 3.0 के अनुसार CSA प्रमाणन पारित
विनिर्देश
| प्रकार | DCL-05E | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-160ई | डीसीएल-250ई |
| शक्ति | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| आउटपुट टॉर्क | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 1600 एनएम | 2500 एनएम |
| अभिनय का समय | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| घुमावदार कोण | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर शक्ति | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| रेटेड करंट | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| कुल वजन | 2.5 किलो | 4.5 किलो | 9 किलो | 9.5 किलो | 10 किलो | 19 किलो | 19.5 किलो | 20 किलो |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिंगल | 4-20mADC | |||||||
| मूलभूत त्रुटि | ± 1% से अधिक नहीं | |||||||
| परस्पर त्रुटि | 1% से अधिक नहीं | |||||||
| मृत अंतरिक्ष | 0.5%-5.0% समायोज्य | |||||||
| शमन विशेषता | 0 बार | |||||||
| एक्ट्यूएटर में दोहराने वाली त्रुटि | ≤ 1% | |||||||
| अछूता प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज वर्ग का सामना करना | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| सुरक्षा वर्ग | IP67 | |||||||
| स्थापना कोण | 360° किसी भी कोण पर | |||||||
| विद्युत इंटरफेस | दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए | |||||||
| परिवेश का तापमान | -20°C~+55°C | |||||||
| वैकल्पिक कार्य | ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल | |||||||
| टिप्पणी | किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
विवरण
डीसीएल स्मार्ट मॉड्यूलिंग प्रकार के इलेक्ट्रिक एक्ट्यूएटर एक इलेक्ट्रिक पोजिशनिंग सिस्टम ((ईपीएस) पोजिशनिंग से लैस है।आउटपुट ड्राइव के कोण 4-20mA या 2-10V या 1-5V इनपुट नियंत्रण संकेत के आनुपातिक है. मोटर के वर्तमान भी स्मार्ट नियंत्रक द्वारा निगरानी की जाती है. जब मोटर ठप हो जाता है, तो वर्तमान अचानक तेजी से बढ़ जाएगा.नियंत्रक बढ़ते करंट प्राप्त करने के बाद 3 सेकंड के लिए मोटर शक्ति काट देगायह इलेक्ट्रॉनिक ओवर टॉर्क प्रोटेक्शन है, जो मैकेनिकल ओवर टॉर्क प्रोटेक्शन से अधिक सटीक है।
एक्ट्यूएटर को यूएल और सीएसए मानक के अनुसार सीएसए द्वारा कठोर परीक्षण किया गया है। सभी श्रृंखलाओं के लिए शुल्क दर 70% से अधिक हो सकती है।ईपीएस प्रणाली स्व-केलिब्रेटिंग है जो वस्तुतः "शिकार" को समाप्त करती है और मानक के रूप में एक आउटपुट स्थिति निगरानी संकेत प्रदान करती है.
