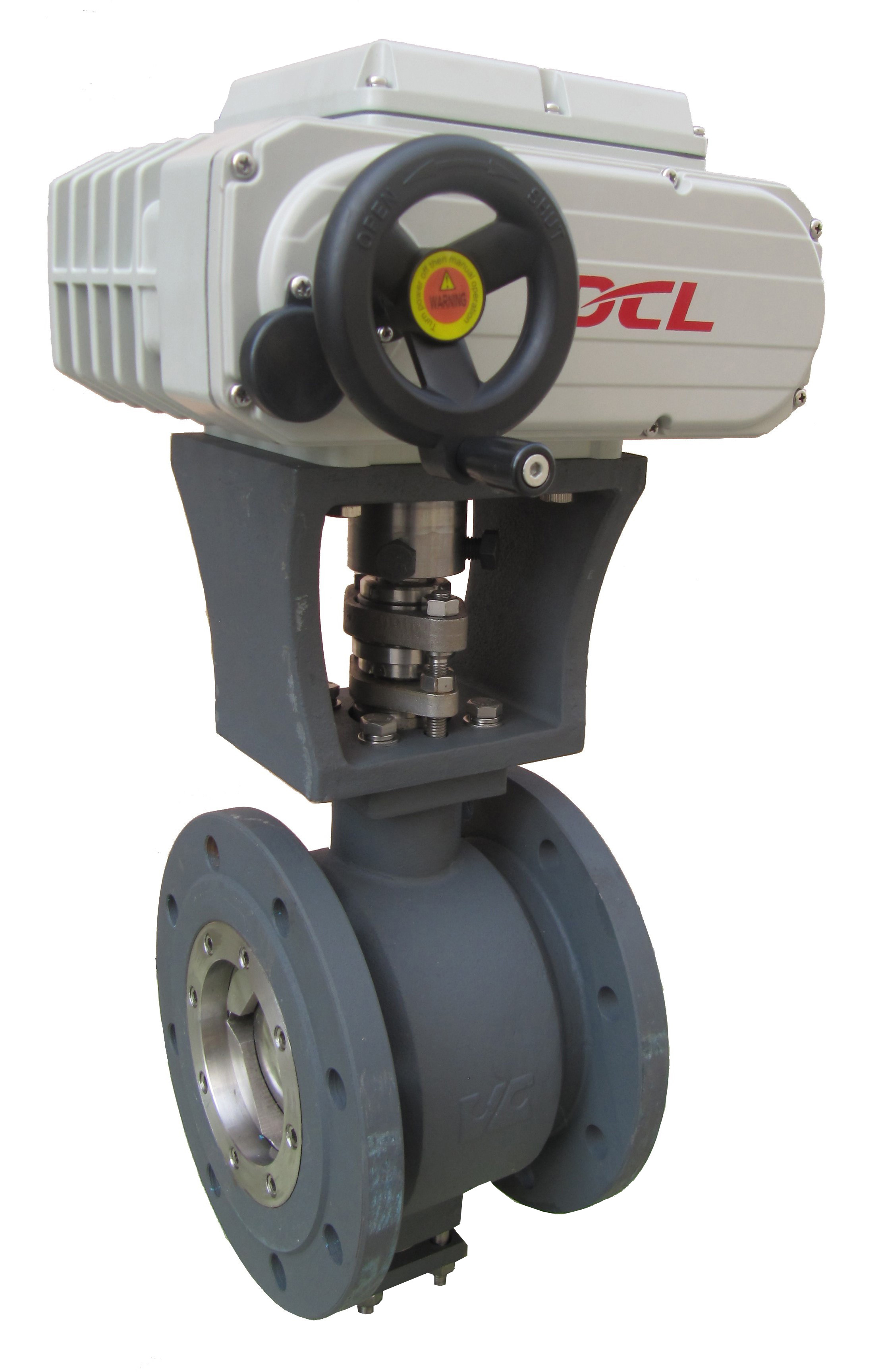

1300Nm Modbus-RTU क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक समय/टोक़ | 30S से 75S/100Nm से 2500Nm/885 इंच से 22125 इंच | स्थापना कोण | 360 ° |
|---|---|---|---|
| कुल भार | 4.5 किग्रा से 20 किग्रा | मोटर -शक्ति | 15W से 140W |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC |
उत्पाद विवरण
स्थानीय पावर ऑफ बटन/IP67 के साथ हैंडव्हील ऑपरेटिंग इलेक्ट्रिक क्वार्टर टर्न एक्चुएटर
विवरण
DCL इलेक्ट्रिक एक्चुएटर को एक मानक हैंडव्हील से सुसज्जित किया जा सकता है, जो सामान्य-उद्देश्य और विस्फोट-प्रूफ दोनों मॉडलों के लिए उपलब्ध है। मैनुअल ऑपरेशन के दौरान सुरक्षा सुनिश्चित करने के लिए, आकस्मिक सक्रियण को रोकने के लिए एक आपातकालीन पावर-ऑफ बटन प्रदान किया गया है। बटन आसानी से पहुंच के लिए एक्चुएटर के पीछे की तरफ स्थित है।
जब यह अनिश्चित हो कि एक्चुएटर को बिजली मिल रही है या नहीं, तो बस पावर-ऑफ बटन दबाने से यह सुनिश्चित होता है कि यूनिट सुरक्षित रूप से डी-एनर्जाइज हो जाए। सामान्य परिस्थितियों में, हैंडव्हील वर्म गियर से अलग हो जाता है। हैंडव्हील को अंदर की ओर दबाकर, यह वर्म गियर के साथ जुड़ जाता है, जिससे आउटपुट ड्राइव और वाल्व का मैनुअल ऑपरेशन हो पाता है।
पावर-ऑफ बटन पर एक ओ-रिंग सील एक्चुएटर की IP67 वेदरप्रूफ रेटिंग को बनाए रखती है, जो इसे धूल और पानी के प्रवेश से बचाता है। IP67 मानकों के अनुपालन की गारंटी के लिए, प्रत्येक एक्चुएटर उत्पादन के दौरान 100% पानी के नीचे सीलिंग परीक्षण से गुजरता है।
विशिष्टता:
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घूमने का कोण (अधिकतम सीमा) | कुल वजन | बिजली की आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2Kg | DC24V/AC24V AV110V/AC220V | प्रकार A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | प्रकार A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19Kg | AV110V/AC220V/AC380V | प्रकार A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| एडजस्टिंग प्रकार (टाइप E) का प्रदर्शन पैरामीटर सूची | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | टाइप MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5Kg | DC24V±10% | टाइप GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
| एक्ट्यूएटर प्रकार | बटरफ्लाई वाल्व (≤PN1.0MPa) | बॉल वाल्व (≤PN1.6MPa) | वेंट वाल्व (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
विशेषताएँ
- मैकेनिकल लिमिट के साथ 1/4 टर्न ऑपरेशन
- ओवरहीट सुरक्षा के साथ गैर-वेंटिलेशन भारी शुल्क मोटर
- जंग प्रतिरोधक आवास जंग निष्क्रियता एल्यूमीनियम मिश्र धातु और थर्मल रूप से बंधे पॉलिएस्टर कोटिंग के साथ
- मैनुअल ऑपरेशन के लिए आपातकालीन स्थिति होने पर बिजली काटने के लिए स्थानीय बटन
- डी-क्लचेबल हैंडव्हील सुरक्षित, विश्वसनीय, श्रम-बचत और छोटा है
- वाल्व स्थिति संकेतक/सपाट या उत्तल
- मानक ISO5211 डायरेक्ट माउंटिंग
- UL मानक/CE चिह्नित के अनुसार CSA द्वारा प्रमाणित
