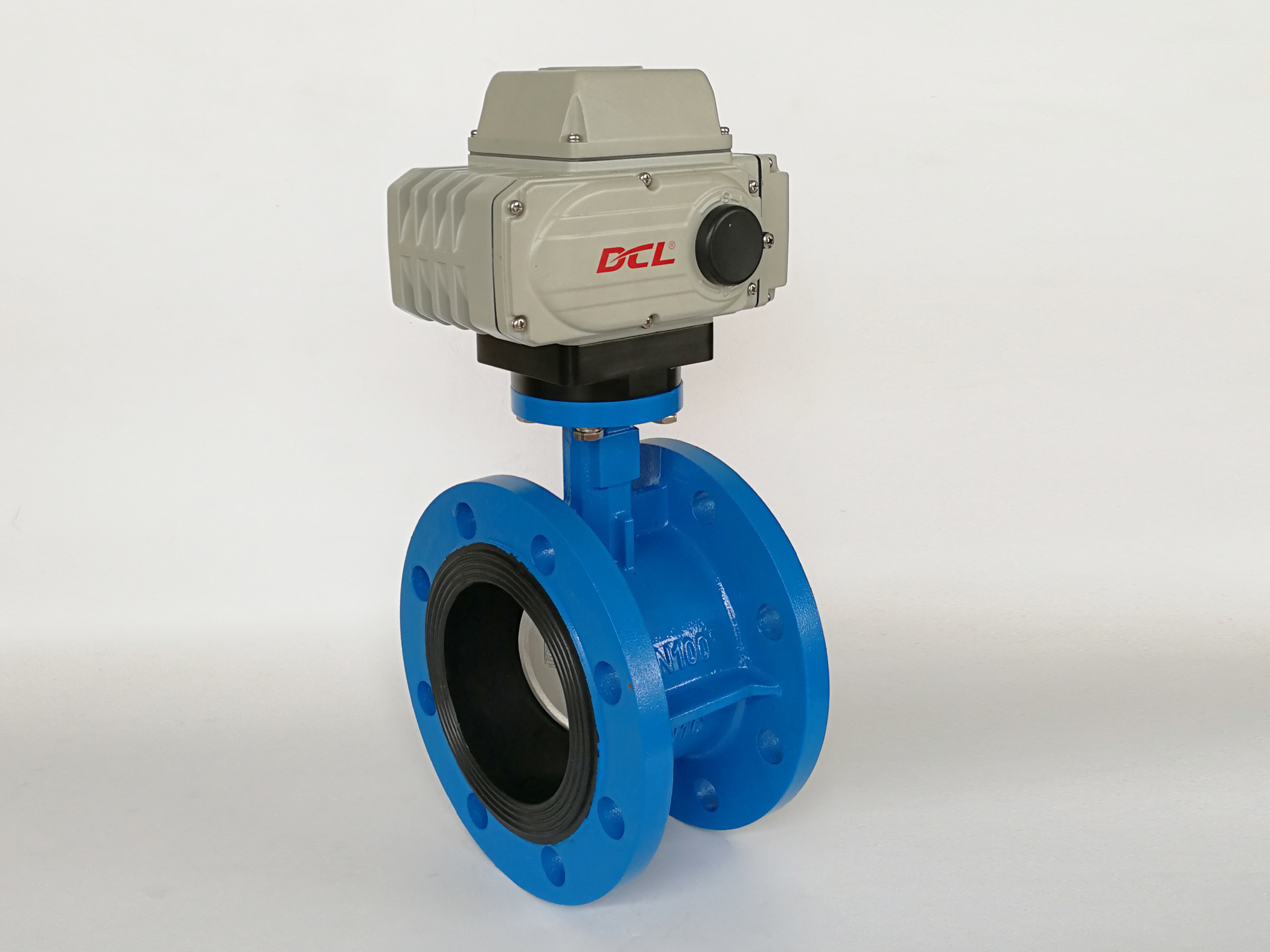

0~90° समायोज्य IP67 कॉम्पैक्ट क्वार्टर टर्न एक्ट्यूएटर के लिए तितली वाल्व
उत्पाद विवरण
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC | स्थापना कोण | 360° |
|---|---|---|---|
| मानक समय/टोक़ | 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs | कुल भार | 1.2 किग्रा से 20 किग्रा |
| मोटर शक्ति | 6W से 140W | परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| संरक्षण ग्रेड | IP67 NEMA4/4X | ||
| प्रमुखता देना | समायोज्य क्वार्टर टर्न एक्ट्यूएटर,IP67 जलरोधक तितली वाल्व एक्ट्यूएटर,कॉम्पैक्ट क्वार्टर टर्न वाल्व एक्ट्यूएटर |
||
उत्पाद विवरण
डीसीएल क्वार्टर टर्न एक्ट्यूएटर आरओएचएस और सीएसए प्रमाणन के साथ
विशेषताएं
- यांत्रिक सीमाओं के साथ 1/4 मोड़ का संचालन
- सभी कांस्य मिश्र धातु कीड़ा क्षेत्र गियर बहुत टिकाऊ है और उच्च बल घर्षण के लिए प्रतिरोध
- 10000 से अधिक बार पूर्ण खुले और बंद जीवन चक्र पूर्ण नामित भार के साथ 80% शुल्क दर के साथ
- थर्मल लिंक्ड पॉलिएस्टर कोटिंग के साथ संक्षारण सुरक्षा मजबूत एल्यूमीनियम मिश्र धातु
- दृश्य वाल्व स्थिति संकेतक
- वाल्व की स्थिति की पुष्टि के लिए दो विद्युत सीमा स्विच, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं है
- एलन हैंडल मैनुअल ओवरराइड
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/रोएचएस 3.0 परीक्षण
विवरण
डीसीएल कॉम्पैक्ट क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर से अधिक के लिए तितली वाल्व स्वचालित किया गया है19 वर्ष, से अधिक150,000 इकाइयांअभी भी दुनिया भर में विश्वसनीय रूप से काम कर रहा है।
तितली वाल्वों की आवश्यकता होती हैपूरी तरह से बंद स्थिति में उच्च टोक़सीट में वाल्व डिस्क को धकेलने या वापस खींचने के लिए, विशेष रूप सेनरम सीलिंगयह actuators बनाता हैआरंभिक टोक़एक महत्वपूर्ण कारक. सभी डीसीएल actuators सख्ती से परीक्षण किया जाता है और प्रमाणित करने के लिएनामित वोल्टेज के -10% पर भी ओवर-रेटेड लोड के तहत प्रारंभ करें.
इस उत्कृष्ट प्रदर्शन के लिए धन्यवाद, एकडीसीएल-10 एक्ट्यूएटर(नामी टोक़ 100 एनएम) आसानी से एक संचालित कर सकते हैंDN100 तितली वाल्व, जबकि कई अन्य ब्रांडों को एक ही आवेदन के लिए 200 एनएम एक्ट्यूएटर की आपूर्ति करने की आवश्यकता होती है।
सभी डीसीएल एक्ट्यूएटर पास हो गए हैंकठोर सीएसए परीक्षणऔर हैंयूएल और सीएसए मानकों के अनुसार प्रमाणितवे भी हैंसीई चिह्नऔरRoHS 3.0 अनुरूपद्वारा सत्यापित परीक्षण के साथएसजीएस.
विनिर्देशः
| एक्ट्यूएटर प्रकार | मानक समय/टॉर्क | वैकल्पिक समय/टॉर्क | घुमावदार कोण (Max.range) | कुल वजन | विद्युत आपूर्ति | चयनित नियंत्रण सर्किट |
|---|---|---|---|---|---|---|
| डीसीएल-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° समायोज्य | 1.2 किलो | DC24V/AC24V AV110V/AC220V | ए/बी/ई/जी के प्रकार |
| डीसीएल-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° समायोज्य | 2.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° समायोज्य | 4.5 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° समायोज्य | 9 किलो | DC24V/AC24V AV110V/AC220V/AC380V | A/B/C/D/E/F/G/H के प्रकार |
| डीसीएल-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 किलो | |||
| डीसीएल-60 | 45S/600Nm | 10 किलो | ||||
| डीसीएल-100 | 30S/1000Nm | 15S/500Nm | 0~90° समायोज्य | 19 किलो | AV110V/AC220V/AC380V | A/B/C/D/E/F/H के प्रकार |
| डीसीएल-160 | 48S/1600Nm | 19.5 किलो | ||||
| डीसीएल-250 | 75S/2500Nm | 20 किलो | ||||
| प्रदर्शन मापदंड समायोजन प्रकार की सूची (प्रकार ई) | ||||||
| डीसीएल-एमजेड | 18 एनएम | 3r | 1.2 किलो | DC24V | प्रकार MZZ | |
| डीसीएल-10जीई | 30S/0~100Nm | 15S/0~100Nm | 0~90° समायोज्य | 4.5 किलो | DC24V±10% | जीई प्रकार |
| डीसीएल-40जीई | 30S/100~600Nm | 15S/100~400Nm | 9.5 किलो | |||
| एक्ट्यूएटर प्रकार | तितली वाल्व ((≤PN1.0MPa) | बॉल वाल्व ((≤PN1.6MPa) | वेंट वाल्व ((≤PN0.1MPa) |
|---|---|---|---|
| डीसीएल-02 | ≤DN40 | ≤DN32 | |
| डीसीएल-05 | DN50~65 | DN40 | DN50~80 |
| डीसीएल-10 | DN80~100 | DN50~65 | DN100~200 |
| डीसीएल-20 | DN125~150 | DN80~100 | DN250~300 |
| डीसीएल-40 | DN200 | DN125 | DN350~450 |
| डीसीएल-60 | DN250 | DN150 | DN500~600 |
| डीसीएल-100 | DN300 | DN200 | DN700~800 |
| डीसीएल-160 | DN350~400 | DN250 | DN900 |
| डीसीएल-250 | DN450~600 | DN300~350 | DN1000~1200 |
