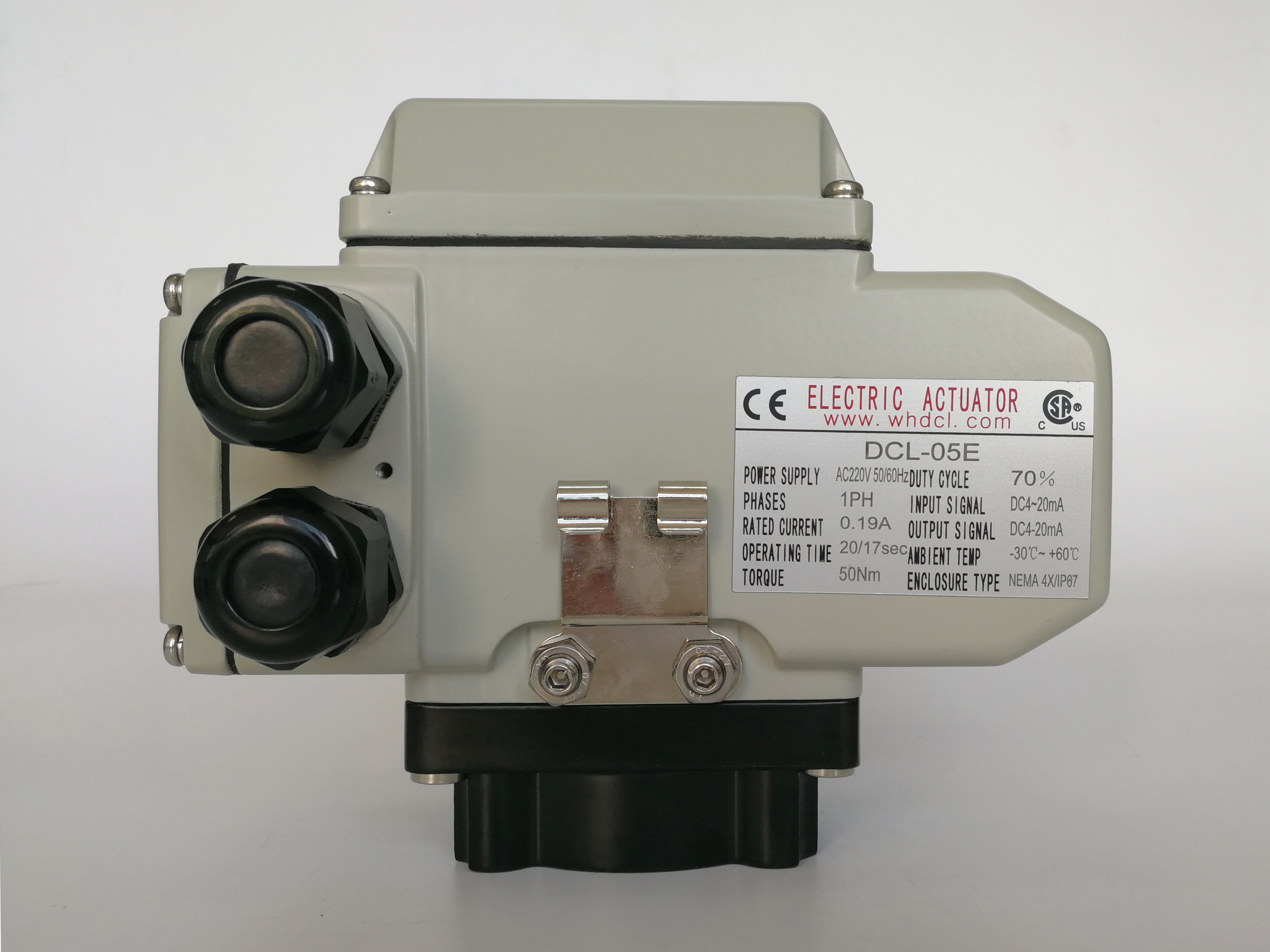

मॉड्यूलिंग 20S 50Nm 90° CSA AC24V क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC | मोटर शक्ति | 6W से 140W |
|---|---|---|---|
| मानक टोक़ | 50nm से 2500nm | मानक काल | 20s से 75s |
| इनपुट संकेत | 4-20MADC/1-5VDC/2-10VDC | उत्पादन में संकेत | 4-20MADC |
| संरक्षण ग्रेड | IP67 NEMA4/4X | कुल वजन | 1.2 किग्रा से 20 किग्रा |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | स्थापना कोण | 360° |
उत्पाद विवरण
उच्च प्रदर्शन ईएमसी स्मार्ट इलेक्ट्रिक एक्चुएटर ने ईएफटी / ईएसडी / सर्ज इम्पैक्ट टेस्टिंग पास की
विशेषताएँ
- इनपुट कंट्रोल सिग्नल के लिए आनुपातिक क्वार्टर टर्न, मैकेनिकल सीमाएँ
- समस्या स्व-जांच के लिए एलईडी लाइट के साथ सुपर मिनी स्मार्ट प्रोग्रामेबल कंट्रोल पैक
- कंट्रोल पैक एक्चुएटर के समान कैविटी में स्थित है, कोई अतिरिक्त बॉक्स की आवश्यकता नहीं है
- इलेक्ट्रॉनिक्स को कंपन और नमी से बचाने के लिए पूर्ण पॉटेड कंट्रोल सर्वर
- विश्व की अग्रणी एंटी-इंटरफेरेंस क्षमता, नियंत्रण सटीकता और संवेदनशीलता
- मल्टी इनपुट सिग्नल स्विचिंग और सेल्फ-कैलिब्रेटिंग
- कंट्रोल पैक के लिए ईएफटी, ईएसडी और उच्च वोल्टेज सर्ज के साथ उच्च प्रदर्शन ईएमसी परीक्षण किया गया
- 1000 घंटे के नमक स्प्रे परीक्षण के साथ C3 स्तर का संक्षारण प्रतिरोध
- थर्मल ओवरलोड सुरक्षा के साथ भारी शुल्क वाला मोटर
- विज़ुअल वाल्व स्थिति संकेतक
- मानक ISO5211 मल्टी-फ़्लैंज वाल्व माउंटिंग
- सीएसए प्रमाणित यूएल और सीएसए मानक / सीई चिह्नित
विशिष्टता
| प्रकार | डीसीएल-05ई | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-160ई | डीसीएल-250ई |
|---|---|---|---|---|---|---|---|---|
| पावर | एसी24/110/220 | एसी24/110/220 | एसी24/110/220 | एसी24/110/220 | एसी24/110/220 | एसी110/220 | एसी110/220 | एसी110/220 |
| आउटपुट टॉर्क | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm |
| एक्टिंग टाइम | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| टर्निंग एंगल | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर पावर | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| रेटेड करंट | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| कुल वजन | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिग्नल | 4-20mADC | |||||||
| बेसिक एरर | ±1% से अधिक नहीं | |||||||
| पारस्परिक त्रुटि | 1% से अधिक नहीं | |||||||
| डेड स्पेस | 0.5%-5.0% समायोज्य | |||||||
| डैम्पिंग विशेषता | 0 बार | |||||||
| एक्ट्यूएटर में त्रुटि दोहराना | ≤1% | |||||||
| इंसुलेटिंग प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज क्लास का सामना करें | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| सुरक्षा वर्ग | IP67 | |||||||
| स्थापना कोण | किसी भी कोण पर 360° | |||||||
| इलेक्ट्रिक इंटरफ़ेस | दो G1/2 वाटर-प्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए | |||||||
| परिवेश तापमान | -20℃~+55℃ | |||||||
| वैकल्पिक फ़ंक्शन | ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल | |||||||
| टिप्पणी | किसी भी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
विवरण
डीसीएल मॉड्यूलेटिंग इलेक्ट्रिक एक्चुएटर में एक अभिन्न डिजाइन है जो मोटर, कंट्रोल पैक और आवास को एक ही कॉम्पैक्ट यूनिट में जोड़ता है। पारंपरिक एक्चुएटर के विपरीत जिन्हें पोजिशनिंग कंट्रोलर को समायोजित करने के लिए एक अतिरिक्त बाहरी कैविटी की आवश्यकता होती है—जिसके परिणामस्वरूप भारी, असंतुलित और कम सौंदर्यपूर्ण डिजाइन होते हैं—डीसीएल ने एक मिनीएचर मल्टीफंक्शनल कंट्रोल पैक विकसित किया है जो ऑन-ऑफ एक्चुएटर के टर्मिनल ब्लॉक के आकार के बराबर है। यह कंट्रोल पैक सीधे वायरिंग कैविटी के अंदर स्थापित है, जो टर्मिनल ब्लॉक को पूरी तरह से बदल देता है जबकि एक साफ, कॉम्पैक्ट उपस्थिति बनाए रखता है।
डीसीएल स्मार्ट इलेक्ट्रिक एक्चुएटर का डेड बैंड (डेड स्पेस) समायोज्य है, जिससे उपयोगकर्ता एक्चुएटर की संवेदनशीलता को इनपुट सिग्नल के अनुरूप बना सकते हैं। एक छोटा डेड बैंड उच्च संवेदनशीलता प्रदान करता है, लेकिन उच्च संवेदनशीलता हमेशा इष्टतम नहीं होती है। जब इनपुट सिग्नल बाहरी हस्तक्षेप के प्रति संवेदनशील होता है, तो एक बड़ा डेड बैंड बार-बार झूठे स्टार्ट को प्रभावी ढंग से रोकता है, परिचालन स्थिरता में सुधार करता है और एक्चुएटर सेवा जीवन को काफी बढ़ाता है। इसके विपरीत, जब नियंत्रण संकेत साफ होता है और उच्च स्थिति सटीकता की आवश्यकता होती है, तो एक छोटा डेड बैंड अधिक सटीक नियंत्रण प्रदान करता है।
वाल्व पोजिशनिंग सटीकता गियर बैकलाश से भी प्रभावित होती है, विशेष रूप से वर्म गियर सेट की मशीनिंग सटीकता। सुसंगत गुणवत्ता सुनिश्चित करने के लिए, डीसीएल की एसक्यूई टीम हर गियर की आपूर्ति का कड़ाई से परीक्षण करने के लिए पेशेवर निरीक्षण उपकरण का उपयोग करती है। इसके अतिरिक्त, विभिन्न भार स्थितियों के तहत गियर दोलन को खत्म करने और शोर को कम करने के लिए कई मालिकाना डिजाइन सुविधाओं और सख्त असेंबली प्रक्रिया नियंत्रणों को लागू किया जाता है। इन उपायों ने डीसीएल को चीनी बाजार में कॉम्पैक्ट इलेक्ट्रिक एक्चुएटर के लिए एक बेंचमार्क स्थापित करने में सक्षम बनाया है।
सभी डीसीएल एक्चुएटर का यूएल और सीएसए मानकों के अनुसार सीएसए द्वारा कड़ाई से परीक्षण और प्रमाणित किया गया है। सभी श्रृंखलाओं में, ड्यूटी चक्र 70% से अधिक है, जो मांग वाले ऑपरेटिंग परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है। एकीकृत ईपीएस स्व-कैलिब्रेशन सिस्टम लगभग शिकार को समाप्त करता है और सटीक और स्थिर नियंत्रण के लिए मानक आउटपुट स्थिति प्रतिक्रिया प्रदान करता है।
