AC24V IP67 360° 100Nm वाटरप्रूफ क्वार्टर टर्न एक्ट्यूएटर

  • AC24V IP67 360° 100Nm Water-proof Quarter Turn Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या डीसीएल -10 बी
न्यूनतम आदेश मात्रा 1 पीसी
पैकेजिंग विवरण कार्टोन/फूस
प्रसव के समय 7 कार्य दिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 5000 पीसी/महीना

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

व्हाट्सएप:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
विशेषता बीहड़ IP67 वाटरटाइट स्थापना कोण 360°
नाम क्वार्टर टर्न एक्चुएटर संरक्षण ग्रेड IP67 NEMA4/4X
बिजली की आपूर्ति 24VAC/110VAV/220VAC इंस्टालेशन आसान स्थापना और रखरखाव
संरचना गति देनेवाला रंग स्वनिर्धारित
एक संदेश छोड़ें
उत्पाद विवरण

वाटरटाइट कॉम्पैक्ट इलेक्ट्रिक क्वार्टर टर्न एक्ट्यूएटर / ओवर टॉर्क सुरक्षा वैकल्पिक

प्रदर्शन मापदंड

प्रदर्शन मापदंड
प्रकार डीसीएल-10
शक्ति DC24V AC24V AC110V AC380V AC220V
मोटर शक्ति 25W 25W 25W 15W 25W
रेटेड करंट 2.03A 2.12A 0.57A 0.10A 0.35A
मानक समय/टॉर्क 30S/100Nm
वैकल्पिक समय/टॉर्क 15S/50Nm 15S/50Nm 60S/100Nm
घुमावदार कोण 0 ¢ 900समायोज्य,0 ̊360° समायोज्य
उपलब्ध नियंत्रण सर्किट प्रकार A,B,C,D,E,F,G,H,
कुल वजन 4.5 किलो
अछूता प्रतिरोध 100MΩ/250VDC 100MΩ/500VDC
वोल्टेज वर्ग का सामना करना 500VAC 1 मिनट 1500VAC 1 मिनट 1800VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण 3600किसी भी कोण पर
विद्युत इंटरफेस दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए
परिवेश का तापमान -25°+55°C
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/हीटर/डोम इंडिकेटर/हैंडल

विवरण

डीसीएल स्टैंडर्ड सीरीज के इलेक्ट्रिक एक्ट्यूएटर विशेष रूप से क्वार्टर टर्न उपकरणों के सटीक एक्ट्यूएशन के लिए डिज़ाइन किए गए हैं, जिसमें तितली वाल्व, बॉल वाल्व, डिमपर्स और स्विंग आर्म शामिल हैं।निरंतर विद्युत नियंत्रण संकेत प्राप्त करने पर, आंतरिक मोटर एक दिशा में घूमता है, एक पूरी तरह से बंद सभी धातु गियर ट्रेन के माध्यम से आउटपुट शाफ्ट को टोक़ प्रसारित करता है जिसमें अंतिम चरण कीड़ा गियर असेंबली है,इस प्रकार एक सटीक 90° घूर्णन स्ट्रोक निष्पादित. एक्ट्यूएटर की यात्रा स्वचालित रूप से समाप्त हो जाती है जब एकीकृत कैम तंत्र स्ट्रोक के दोनों छोरों पर समर्पित सीमा स्विच को ट्रिगर करता है।एक रिवर्स निरंतर नियंत्रण संकेत के आवेदन मोटर के विपरीत रोटेशन शुरू हो जाएगा, आउटपुट शाफ्ट को अपनी मूल स्थिति में लौटने के लिए ड्राइविंग।

सटीक टोक़ विनियमन की आवश्यकता वाले अनुप्रयोगों के लिए, एक वैकल्पिक ओवर-टोक़ सुरक्षा मॉड्यूल उपलब्ध है।एक पीटीसी (सकारात्मक तापमान गुणांक) विद्युत हीटिंग तत्व मानक उपकरण के रूप में एकीकृत है; यह थर्मोस्टैटिकली नियंत्रित एंटी-कंडेन्सेशन हीटर एक्ट्यूएटर की आंतरिक गुहा को ओस बिंदु से ऊपर रखता है,प्रभावी ढंग से नमी से होने वाली क्षति को रोकना और विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करना.

विशेषताएं सारांश

विशेषताएं: मजबूत IP67 जलरोधक
स्थापना कोणः 360°
कुल वजनः 4.5 किलोग्राम से 20 किलोग्राम
परिवेश का तापमानः -25°C~+55°C / -13°F~+131°F
विद्युत आपूर्ति: 24VAC/110VAV/220VAC
संरचना: एक्ट्यूएटर
मानक समय/टॉर्कः 30S से 75S/100Nm तक 2500Nm/885in.lbs से 22125in.lbs तक
नामः क्वार्टर टर्न एक्ट्यूएटर
मोटर शक्तिः 15W से 140W तक
सुरक्षा स्तरः IP67 NEMA4/4X
स्थापनाः आसान स्थापना और रखरखाव
रंगः अनुकूलित

विशेषताएं

  • यांत्रिक सीमाओं के साथ चौथाई बारी का संचालन
  • मजबूत IP67 जलरोधक, मजबूत मरम्मत कास्ट एल्यूमीनियम आवरण/100% पानी के नीचे परीक्षण
  • वाल्व स्थिति की पुष्टि करने के लिए दो सहायक सीमा स्विच
  • दृश्य वाल्व स्थिति संकेतक/फ्लैट या उत्तल
  • मैनुअल ओवरराइड/हैंडव्हील वैकल्पिक
  • थर्मल ओवरलोड सुरक्षा पीटीसी ओवरहीटिंग प्रोटेक्टर के साथ भारी शुल्क मोटर
  • स्व-लॉकिंग सभी धातु गियर ड्राइव, कोई अतिरिक्त ब्रेक की आवश्यकता नहीं
  • 100 एनएम से अधिक के एक्ट्यूएटर टॉर्क के लिए ओवर टॉर्क प्रोटेक्टर वैकल्पिक है
  • CSA UL429 और CSA C22 के अनुसार सूचीबद्ध2, सीई चिह्न, RoHS 3 के अनुरूप

आवेदन

  1. यूनिवर्सिटी लैब्स, ऑटोमोबाइल लैब्स।
  2. दवा उत्पादन, डीजल ईंधन की बचत आदि।
  3. छोटे उपकरण जैसे कि जल बचत, स्वचालित नियंत्रण प्रणाली और कॉलेजों और विश्वविद्यालयों में औद्योगिक स्वचालित नियंत्रण।
  4. कृषि सिंचाई, पर्यावरण संरक्षण, जल आपूर्ति और जल निकासी, जल उपचार कार्य।
  5. पानी की बचत करने वाले उपकरण, पेयजल उपकरण आदि

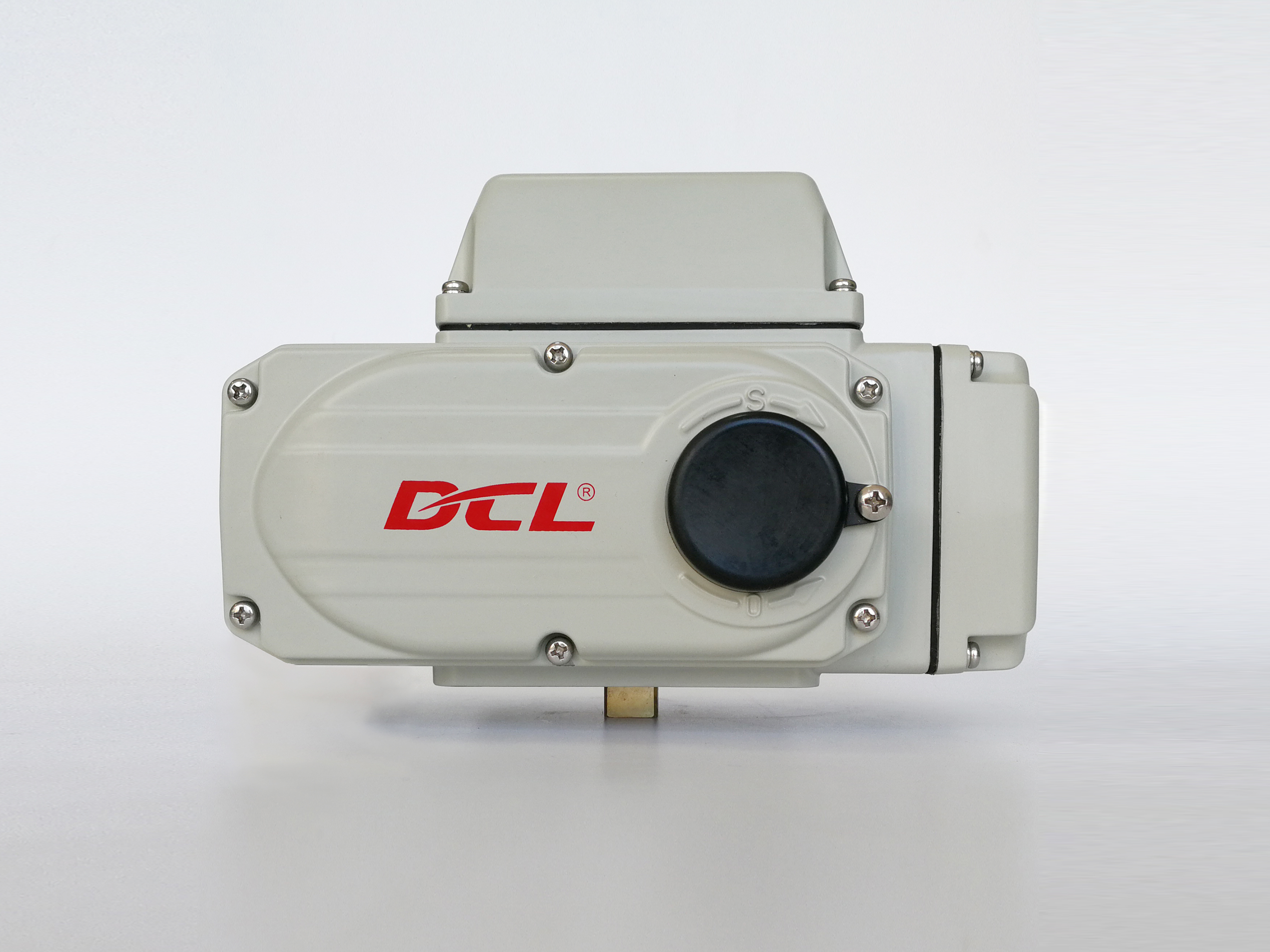

AC24V IP67 360° 100Nm वाटरप्रूफ क्वार्टर टर्न एक्ट्यूएटर 0

हमारे बारे में:

डायनेमिक कॉरपोरेशन लिमिटेड एक स्टॉक होल्डिंग/हाई-टेक उद्यम है, जिसमें स्व-समर्थन निर्यात प्राधिकरण है, जो इलेक्ट्रिक एक्ट्यूएटर के अनुसंधान, विकास, निर्माण और बिक्री में लगी हुई है।विद्युत वाल्व और इसकी स्वचालन नियंत्रण प्रणालीमुख्य अग्रणी उत्पाद, डीसीएल श्रृंखला इलेक्ट्रिक एक्ट्यूएटर कॉम्पैक्ट निर्माण, उत्तम उपस्थिति, स्मार्ट नियंत्रण, उल्लेखनीय प्रदर्शन, उत्कृष्ट गुणवत्ता, आसान संचालन आदि की विशेषता है।.

डीसीएल श्रृंखला विद्युत actuator व्यापक रूप से औद्योगिक क्षेत्र में प्रयोग किया जाता है, जैसे पेट्रोलियम, रासायनिक, विद्युत शक्ति, पिघलने, ऊर्जा, दवा, कागज बनाने, जल उपचार, भोजन, पेय,जहाज निर्माण और भवन के लिए स्वचालन प्रणाली, और पूरी तरह से ग्राहकों की अच्छी कृपा और भरोसेमंद है।विभिन्न औद्योगिक लाइनों में कई ग्राहकों के साथ अपने अभ्यास के वर्षों के दौरान पुष्टि करते हैं कि DCL श्रृंखला के उत्पादों विद्युत actuator विश्वसनीयता में उत्कृष्ट प्रस्तुत, स्थायित्व और बिक्री के बाद सेवा, साथ ही गुणवत्ता में।
कागज निर्माण उद्योग में सामग्री की बढ़ती लागत, पर्यावरण संरक्षण और लगातार कार्रवाई के लिए हमारी कंपनी को उच्च परिशुद्धता और अच्छी प्रतिष्ठा के साथ विभिन्न actuators विकसित करने और प्रदान करने की आवश्यकता है.हमारे उत्पादों ने कागज उद्योग के लिए गुणवत्ता की प्रगति और लागत में कमी में अच्छी भूमिका निभाई है और एक बड़ी बाजार हिस्सेदारी ली है।
