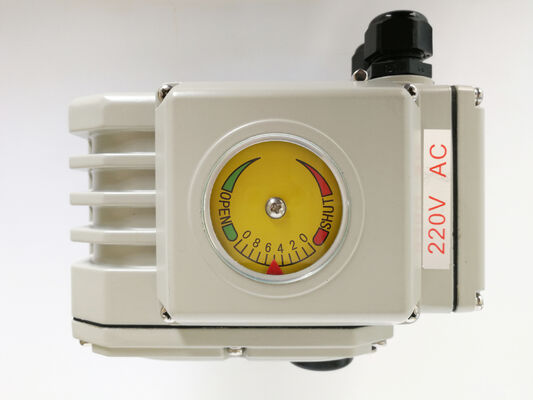

CSA IP67 कॉम्पैक्ट 90° AC24V 200Nm स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
न्यूनतम आदेश मात्रा 1 पीसी
पैकेजिंग विवरण कार्टोन/फूस
प्रसव के समय 7 कार्य दिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 5000 पीसी/महीना
उत्पाद विवरण
मानक समय/टोक़ 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs स्थापना कोण 360°
इनपुट संकेत 4-20MA या 2-10V / 1-5V वैकल्पिक उत्पादन में संकेत 4-20mA
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F कुल वजन 2.5 किग्रा से 20 किग्रा
मोटर शक्ति 10w से 140W संरक्षण ग्रेड IP67 NEMA4/4X
बिजली की आपूर्ति 24VAC/110VAV/220VAC
प्रमुखता देना

IP67 जलरोधक स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

,

90° कॉम्पैक्ट इलेक्ट्रिक एक्ट्यूएटर

,

24V 200Nm टॉर्क एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

ओवर टॉर्क प्रोटेक्शन कॉम्पैक्ट स्मार्ट इलेक्ट्रिक एक्ट्यूएटर/टॉर्क टेस्ट कंट्रोल

DCL-05E~250E पैरामीटर.pdf

विशेषताएँ

  • यांत्रिक सीमाओं के साथ क्वार्टर टर्न
  • पूरे एक्ट्यूएटर को कॉम्पैक्ट बनाने के लिए मोटर/कंट्रोल बॉक्स/हाउसिंग का इंटीग्रल डिज़ाइन
  • स्मार्ट फुल पॉटेड कंट्रोलर के टॉर्क टेस्ट फ़ंक्शन द्वारा ओवर टॉर्क प्रोटेक्शन
  • कंट्रोल पैक के लिए EFT, ESD और हाई वोल्टेज सर्ज के साथ हाई परफॉर्मेंस EMC का परीक्षण किया गया
  • थर्मल ओवरलोड प्रोटेक्शन के साथ भारी शुल्क मोटर
  • वेदर प्रूफ IP67 और NEMA 4X के साथ हार्ड हाई प्रेशर डाई कास्ट एल्यूमीनियम हाउसिंग
  • वाल्व पोजीशन इंडिकेटर/फ्लैट इंडिकेटर या कॉन्वेक्स इंडिकेटर उपलब्ध
  • रिंच या हैंडव्हील के साथ मैनुअल ओवरराइड
  • UL और CSA मानक/CE चिह्नित/RoHS 3.0 पास के अनुसार CSA प्रमाणन

विनिर्देश

प्रकार DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
पावर AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
एक्टिंग टाइम 20S 30S 30S 30S 45S 30S 90S 110S
घूमने का कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर पावर 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिग्नल 4-20mADC
बेसिक त्रुटि ±1% से अधिक नहीं
पारस्परिक त्रुटि 1% से अधिक नहीं
डेड स्पेस 0.5%-5.0% समायोज्य
डैम्पिंग विशेषता 0 बार
एक्ट्यूएटर में त्रुटि दोहराना ≤1%
इंसुलेटिंग प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज क्लास का सामना करें AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण किसी भी कोण पर 360°
इलेक्ट्रिक इंटरफ़ेस दो G1/2 वाटर-प्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए
परिवेश तापमान -20℃~+55℃
वैकल्पिक फ़ंक्शन ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी भी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।

विवरण

DCL स्मार्ट मॉड्यूलेटिंग इलेक्ट्रिक एक्ट्यूएटर एक इलेक्ट्रिक पोजिशनिंग सिस्टम (EPS) पोजिशनर के साथ एकीकृत है, जिसमें आउटपुट ड्राइव शाफ्ट का घूर्णी कोण इनपुट कंट्रोल सिग्नल के साथ एक सटीक रैखिक आनुपातिक संबंध बनाए रखता है — 4–20 mA, 2–10 V, या 1–5 V सिग्नल प्रोटोकॉल में उपलब्ध है।

इंटेलिजेंट कंट्रोलर में रियल-टाइम मोटर करंट मॉनिटरिंग कार्यक्षमता भी है। मोटर के रुकने की स्थिति में, ऑपरेटिंग करंट में अचानक, महत्वपूर्ण वृद्धि होगी। कंट्रोलर को इस करंट सर्ज का पता लगाने के ठीक 3 सेकंड बाद मोटर पावर सप्लाई को काटने के लिए प्रोग्राम किया गया है। यह एक इलेक्ट्रॉनिक ओवर-टॉर्क प्रोटेक्शन मैकेनिज्म बनाता है, जो पारंपरिक मैकेनिकल ओवर-टॉर्क प्रोटेक्शन समाधानों की तुलना में बेहतर सटीकता प्रदान करता है।

सभी एक्ट्यूएटर CSA द्वारा कठोर तृतीय-पक्ष प्रमाणन परीक्षण से गुजरे हैं, जो UL और CSA दोनों उद्योग मानकों के पूर्ण अनुपालन में हैं। पूरी उत्पाद श्रृंखला के लिए निरंतर ड्यूटी चक्र रेटिंग 70% से अधिक है। इसके अतिरिक्त, EPS पोजिशनर सिस्टम एक स्वचालित स्व-कैलिब्रेशन फ़ंक्शन को शामिल करता है, जो प्रभावी रूप से "हंटिंग" घटना (सेट स्थिति के आसपास दोलन) को समाप्त करता है और वास्तविक समय की स्थिति निगरानी के लिए एक मानक आउटपुट सिग्नल प्रदान करता है।

CSA IP67 कॉम्पैक्ट 90° AC24V 200Nm स्मार्ट इलेक्ट्रिक एक्ट्यूएटर 0 CSA IP67 कॉम्पैक्ट 90° AC24V 200Nm स्मार्ट इलेक्ट्रिक एक्ट्यूएटर 1
