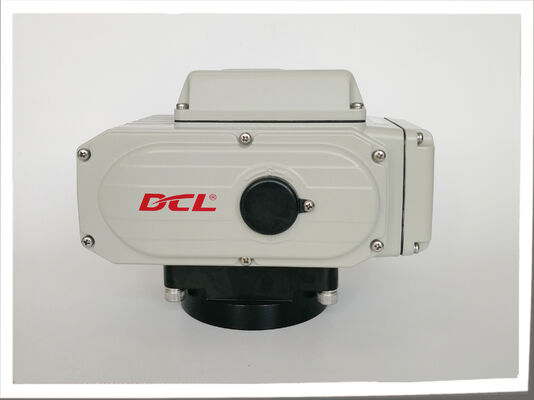

4-20mA DC AC220V 30S 200Nm IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर

  • 4-20mADC AC220V 30S 200Nm IP67 Quarter Turn Electric Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या डीसीएल ई मॉडल
न्यूनतम आदेश मात्रा 1 पीसी
पैकेजिंग विवरण कार्टोन/फूस
प्रसव के समय 7 कार्य दिवस
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 5000 पीसी/माह
उत्पाद विवरण
बिजली की आपूर्ति 24VAC/110VAV/220VAC/380VAC मोटर शक्ति 6W से 140W
मानक टोक़ 50nm से 2500nm उत्पादन में संकेत 4-20MADC
इनपुट संकेत 4-20MADC/1-5VDC/2-10VDC मानक काल 20s से 75s
संरक्षण ग्रेड IP67 NEMA4/4X कुल वजन 1.2 किग्रा से 20 किग्रा
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F स्थापना कोण 360°
प्रमुखता देना

4-20mA DC विद्युत एक्ट्यूएटर

,

220 वी एसी क्वार्टर टर्न एक्ट्यूएटर

,

IP67 जलरोधक विद्युत एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण

बाहरी संकेतों द्वारा नियंत्रित क्वार्टर टर्न इलेक्ट्रिक एक्चुएटर, नियंत्रण मॉड्यूल बॉक्स के साथ

विशेषताएँ

  • इनपुट सिग्नल के समानुपाती क्वार्टर टर्न, यांत्रिक सीमाएँ
  • पूर्ण पॉटेड मल्टी-फंक्शन स्मार्ट कंट्रोल पैक कंपन और नमी के प्रतिरोधी
  • विश्व की अग्रणी एंटी-इंटरफेरेंस क्षमता, नियंत्रण सटीकता और संवेदनशीलता
  • स्वयं-कैलिब्रेटिंग और समस्या स्वयं-जांच कार्य
  • अद्वितीय अभिन्न मोटर/नियंत्रण पैक/आवास डिजाइन, बहुत छोटे आकार के साथ
  • नियंत्रण पैक के लिए उच्च प्रदर्शन ईएमसी ईएफटी, ईएसडी और उच्च वोल्टेज वृद्धि परीक्षण के साथ
  • वाटरटाइट IP67 और NEMA 4X एल्यूमीनियम मिश्र धातु बाड़े, 100% पानी के नीचे परीक्षण के साथ
  • 1000 घंटे के नमक स्प्रे परीक्षण के साथ C3 स्तर का संक्षारण प्रतिरोध
  • थर्मल ओवरलोड सुरक्षा के साथ भारी शुल्क मोटर
  • मानक ISO5211 मल्टी-फ्लैंज वाल्व माउंटिंग
  • CSA प्रमाणित UL और CSA मानक/ CE चिह्नित के अनुरूप

विनिर्देश

प्रकार DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
पावर AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
एक्टिंग टाइम 20S 30S 30S 30S 45S 30S 90S 110S
घूमने का कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर पावर 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिग्नल 4-20mADC
मूल त्रुटि ±1% से अधिक नहीं
पारस्परिक त्रुटि 1% से अधिक नहीं
डेड स्पेस 0.5%-5.0% समायोज्य
डैम्पिंग विशेषता 0 बार
एक्ट्यूएटर में त्रुटि दोहराना ≤1%
इंसुलेटिंग प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज क्लास का सामना करें AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट
सुरक्षा वर्ग IP67
स्थापना कोण किसी भी कोण पर 360°
इलेक्ट्रिक इंटरफ़ेस दो G1/2 वाटर-प्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए
परिवेश तापमान -20℃~+55℃
वैकल्पिक फ़ंक्शन ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी किसी भी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें।

विवरण

DCL स्मार्ट इलेक्ट्रिक एक्चुएटर में फ़ील्ड-एडजस्टेबल डेड बैंड की सुविधा है, एक प्रमुख पैरामीटर जो इनपुट कंट्रोल सिग्नल के लिए यूनिट की प्रतिक्रियाशीलता को निर्धारित करता है। एक संकीर्ण डेड बैंड उच्च संवेदनशीलता प्रदान करता है - फिर भी अधिक संवेदनशीलता हमेशा फायदेमंद नहीं होती है।

ऐसे परिदृश्यों में जहां इनपुट सिग्नल बाहरी हस्तक्षेप के लिए अतिसंवेदनशील होते हैं, एक व्यापक डेड बैंड प्रभावी रूप से बार-बार होने वाले झूठे सक्रियण को रोकता है, जिससे एक्चुएटर का सेवा जीवन बढ़ता है और परिचालन स्थिरता बढ़ती है। इसके विपरीत, उन अनुप्रयोगों के लिए जिनमें स्वच्छ, हस्तक्षेप-मुक्त इनपुट सिग्नल के साथ सटीक नियंत्रण की आवश्यकता होती है, एक संकीर्ण डेड बैंड आदर्श विकल्प है।

गियर बैकलाश - विशेष रूप से वर्म गियर की मशीनिंग सटीकता - वाल्व पोजिशनिंग सटीकता को प्रभावित करने वाला एक और महत्वपूर्ण कारक है। DCL की स्पेशल क्वालिटी इंजीनियरिंग (SQE) टीम सभी आपूर्तिकर्ता घटकों का निरीक्षण करने के लिए पेशेवर परीक्षण उपकरण का लाभ उठाकर समझौताहीन गियर गुणवत्ता सुनिश्चित करती है। हम गियर दोलन को खत्म करने और विभिन्न लोड स्थितियों के तहत परिचालन शोर को कम करने के लिए विशेष डिजाइन सुविधाओं और सख्त असेंबली प्रक्रिया नियंत्रण को भी लागू करते हैं। इन कठोर मानकों के माध्यम से, DCL ने चीन में कॉम्पैक्ट इलेक्ट्रिक एक्चुएटर के लिए उद्योग बेंचमार्क स्थापित किया है।

सभी एक्चुएटर ने कठोर CSA प्रमाणन परीक्षण पास कर लिया है, जो UL और CSA दोनों मानकों का पूरी तरह से अनुपालन करता है। पूरी उत्पाद श्रृंखला 70% से अधिक की ड्यूटी साइकिल रेटिंग का दावा करती है। स्व-कैलिब्रेटिंग EPS सिस्टम प्रभावी रूप से स्थिति "शिकार" को समाप्त करता है और डिफ़ॉल्ट सुविधा के रूप में वास्तविक समय की स्थिति निगरानी के लिए एक मानक आउटपुट सिग्नल प्रदान करता है।

4-20mA DC AC220V 30S 200Nm IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर 0

4-20mA DC AC220V 30S 200Nm IP67 क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर 1
