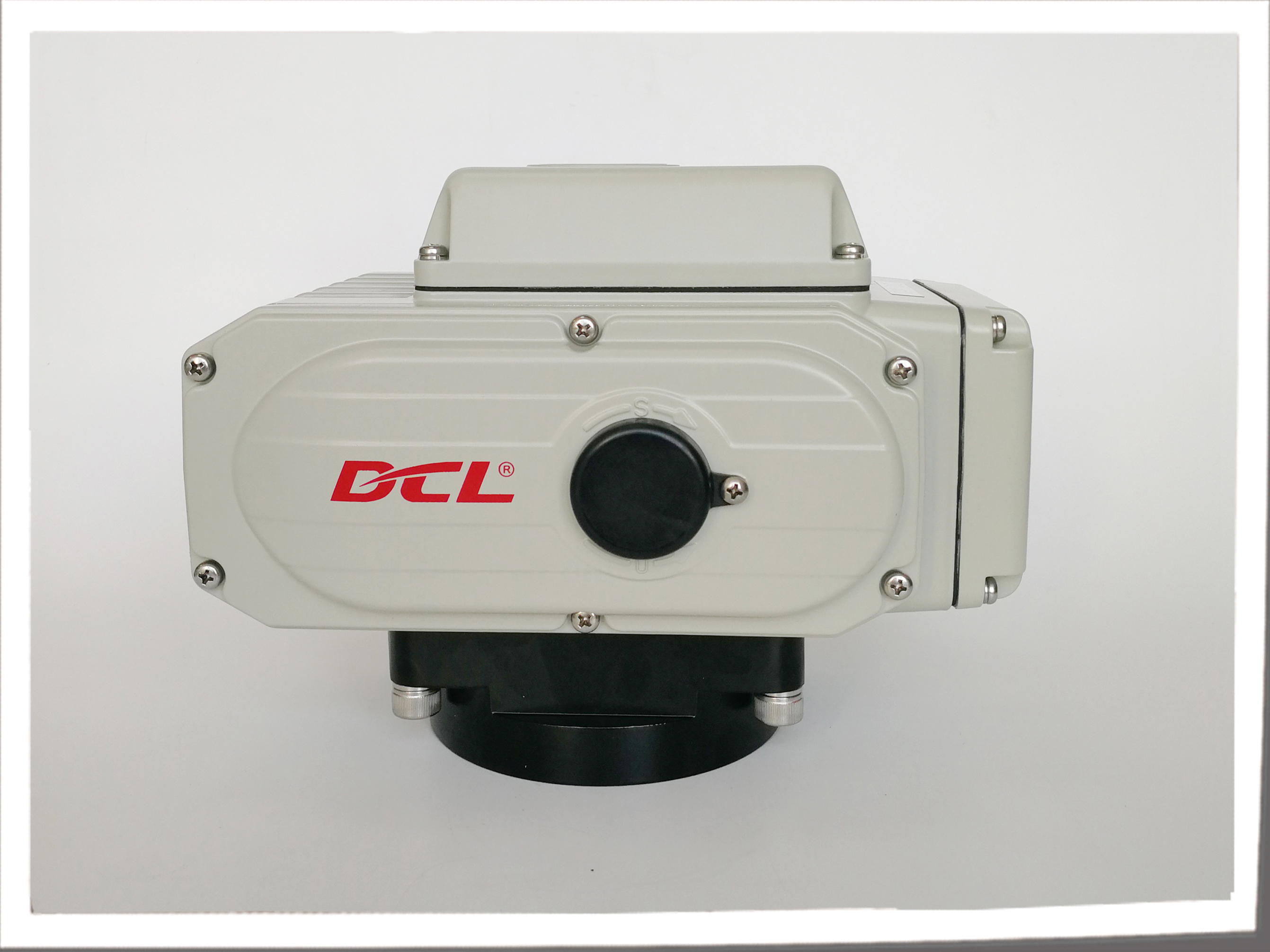

क्वार्टर टर्न 4-20mADC रुक-रुक कर चलने वाला मोटर चालित वाल्व एक्चुएटर
उत्पाद विवरण
| मानक समय/टोक़ | 20s से 75s/50nm से 2500nm/442in.lbs से 22125in.lbs | स्थापना कोण | 360° |
|---|---|---|---|
| इनपुट संकेत | 4-20MADC/1-5VDC/2-10VDC | उत्पादन में संकेत | 4-20MADC |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC | कुल वजन | 2.5 किग्रा से 20 किग्रा |
| मोटर शक्ति | 10w से 140W | परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| संरक्षण ग्रेड | IP67 NEMA4/4X | ||
| प्रमुखता देना | 4-20mA मोटर चालित वाल्व एक्चुएटर,गारंटी के साथ चौथाई मोड़ एक्ट्यूएटर,रुक-रुक कर चलने वाला वाल्व एक्चुएटर |
||
उत्पाद विवरण
S4 1200 बार/घंटे के संचालन के साथ आंतरायिक ड्यूटी रेट क्वार्टर टर्न एक्ट्यूएटर
विवरण
डीसीएल मॉड्यूलेटिंग एक्ट्यूएटरः उच्च-कर्ज परिशुद्धता के लिए डिज़ाइन किया गया
डीसीएल मॉड्यूलेटिंग इलेक्ट्रिक एक्ट्यूएटर के लिए डिज़ाइन किए गए हैंS4 अंतरालगत आवधिक कर्तव्यउच्च परिशुद्धता वाले वातावरण में जैसेरासायनिक प्रसंस्करण और खाद्य एवं पेय, जहां प्रवाह नियंत्रण के लिए निरंतर समायोजन की आवश्यकता होती है, एक्ट्यूएटर की प्रारंभ आवृत्ति असाधारण रूप से उच्च होती है।
मानक डिजाइनों के विपरीत जहां अक्सर शुरू तेजी से गर्मी के निर्माण और थर्मल बंद करने का कारण, डीसीएल actuators सुविधास्वामित्व वाले उच्च टोक़ वाले मोटरथर्मल दक्षता के लिए अनुकूलित. कम से कम स्टार्ट करंट प्रभाव द्वारा, हम अति ताप रक्षक को ट्रिगर किए बिना या खोल तापमान को समझौता किए बिना स्थिर संचालन सुनिश्चित करते हैं.हमारे actuators एक उद्योग के अग्रणी प्राप्त1,200 प्रति घंटे शुरू होता है, सबसे अधिक मांग वाले नियंत्रण लूप के लिए आवश्यक विश्वसनीयता प्रदान करता है।सीएसए द्वारा प्रमाणितयूएल और सीएसए दोनों मानकों को पूरा करने के लिए।
| प्रकार | DCL-05E | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-160ई | डीसीएल-250ई |
|---|---|---|---|---|---|---|---|---|
| शक्ति | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| आउटपुट टॉर्क | 50 एनएम | 100 एनएम | 200 एनएम | 400 एनएम | 600 एनएम | 1000 एनएम | 1600 एनएम | 2500 एनएम |
| अभिनय का समय | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S |
| घुमावदार कोण | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर शक्ति | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| रेटेड करंट | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| कुल वजन | 2.5 किलो | 4.5 किलो | 9 किलो | 9.5 किलो | 10 किलो | 19 किलो | 19.5 किलो | 20 किलो |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिंगल | 4-20mADC | |||||||
| मूलभूत त्रुटि | ± 1% से अधिक नहीं | |||||||
| परस्पर त्रुटि | 1% से अधिक नहीं | |||||||
| मृत अंतरिक्ष | 0.5%-5.0% समायोज्य | |||||||
| शमन विशेषता | 0 बार | |||||||
| एक्ट्यूएटर में दोहराने वाली त्रुटि | ≤ 1% | |||||||
| अछूता प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज वर्ग का सामना करना | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| सुरक्षा वर्ग | IP67 | |||||||
| स्थापना कोण | 360° किसी भी कोण पर | |||||||
| विद्युत इंटरफेस | दो G1/2 वाट-प्रूफ केबल कनेक्टर,एक बिजली लाइन के लिए और एक संकेत लाइन के लिए | |||||||
| परिवेश का तापमान | -20°C~+55°C | |||||||
| वैकल्पिक कार्य | ओवर-टॉर्क प्रोटेक्टर/डेहुमिडिफाई हीटर/पैसिव संपर्क स्विच/डोम इंडिकेटर/हैंडल | |||||||
| टिप्पणी | किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता है, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
विशेषताएं
- 4-20mA/1-5V/2-10V इनपुट सिग्नल द्वारा नियंत्रित मॉड्यूलेटिंग के साथ क्वार्टर टर्न ऑपरेशन
- एक्ट्यूएटर आउटपुट ड्राइव स्थिति इनपुट संकेत के आनुपातिक है
- स्मार्ट पूर्ण पॉट नियंत्रण पैक एकीकृत डिजाइन के साथ actuator के अंदर स्थित है
- 1200 बार/घंटे तक प्रारंभ आवृत्ति और पूर्ण नामित भार के साथ 200,000 से अधिक बार प्रारंभ परीक्षण
- एनबीआर सील के साथ आईपी 67 और टाइप 4एक्स हार्ड डाई कास्ट एल्यूमीनियम मिश्र धातु आवास
- वाल्व स्थिति के लिए आउटपुट 4-20mA संकेत
- मैनुअल ओवरराइड
- सीएसए प्रमाणपत्र UL 429 के अनुसार और सीएसए C22.2/CE चिह्नित
