क्वार्टर टर्न CSA/CE 4-20mADC 50Nm 20S स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

  • Quarter Turn CSA/CE 4-20mADC 50Nm 20S Smart Electric Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या सभी मॉड्यूलेटिंग प्रकार इलेक्ट्रिक एक्ट्यूएटर्स （DCL-02E को छोड़कर）
न्यूनतम आदेश मात्रा 1पीसी
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय चीन
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 5000 पीसी/माह
उत्पाद विवरण
मानक समय/टोक़ 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs स्थापना कोण 360°
इनपुट संकेत 4-20MA या 2-10V / 1-5V वैकल्पिक उत्पादन में संकेत पॉली बैग
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F कुल वजन 2.5 किग्रा से 20 किग्रा
मोटर शक्ति 10w से 140W संरक्षण ग्रेड IP67 NEMA4/4X
बिजली की आपूर्ति 24VAC/110VAV/220VAC/380VAC
प्रमुखता देना

चतुर्थांश मोड़ स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

,

CSA/CE स्मार्ट इलेक्ट्रिक एक्ट्यूएटर

,

4-20mADC इलेक्ट्रिक एक्ट्यूएटर
एक संदेश छोड़ें
उत्पाद विवरण
विभिन्न इनपुट सिग्नल स्मार्ट इलेक्ट्रिक एक्चुएटर / 4-20mA और 2-10V इनपुट स्विच करने योग्य

DCL-05E~250E पैरामीटर्स.pdf

विवरण

DCL मॉड्यूलेटिंग इलेक्ट्रिक एक्चुएटर एक स्मार्ट, कॉम्पैक्ट कंट्रोलर से लैस है जो विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए डुअल इनपुट सिग्नल विकल्पों का समर्थन करने में सक्षम है। मानक कॉन्फ़िगरेशन में शामिल हैं4–20 mA या 2–10 V, विशेष विकल्पों के साथ4–20 mA या 1–5 Vअनुरोध पर उपलब्ध है।

उन उद्योगों में जहां कई सिग्नल मानक सह-अस्तित्व में हैं या जहां सिस्टम अपग्रेड की आवश्यकता है, DCL स्मार्ट मॉड्यूलेटिंग एक्चुएटर को मौजूदा नियंत्रण प्रणाली को संशोधित किए बिना सीधे बदला जा सकता है—अपग्रेड लागत और डाउनटाइम को काफी कम करता है।

सभी समायोज्य एक्चुएटर्स को कठोर परीक्षण और प्रमाणन से गुजरना पड़ता हैCSA के अनुसारUL/CSA मानक, और द्वाराSGS के अनुपालन मेंCE मानक।

मॉड्यूलेटिंग फ़ंक्शन वाले फायर-सेफ इलेक्ट्रिक एक्चुएटर्स भी उपलब्ध हैं।

विनिर्देश
प्रकार DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
पावर AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
कार्य समय 20S 30S 30S 30S 45S 30S 90S 110S
घुमाव कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर पावर 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिग्नल 4-20mADC
बुनियादी त्रुटि ±1% से अधिक नहीं
रेसिप्रोकेटिंग त्रुटि 1% से अधिक नहीं
डेड स्पेस 0.5%-5.0% समायोज्य
डैम्पिंग कैरेक्टरिस्टिक 0 बार
एक्चुएटर में दोहराव त्रुटि ≤1%
इन्सुलेटिंग प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज झेलने की क्षमता वर्ग AC24V:500VAC 1मिनट AC110/220V:1500VAC 1मिनट
सुरक्षा वर्ग IP67
स्थापना कोण किसी भी कोण पर 360°
इलेक्ट्रिक इंटरफ़ेस दो G1/2 वाटरप्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए
परिवेश तापमान -20℃~+55℃
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी कोई अन्य इनपुट या आउटपुट सिग्नल आवश्यक हो, तो कृपया खरीद आदेश में निर्दिष्ट करें।
विशेषताएं
  • इनपुट सिग्नल, मैकेनिकल लिमिट्स के लिए आनुपातिक क्वार्टर टर्न
  • मानक के रूप में निरंतर आउटपुट स्थिति निगरानी सिग्नल के साथ ऑटो-कैलिब्रेटिंग
  • एक स्मार्ट कंट्रोल पैक में मल्टी इनपुट सिग्नल स्विच करने योग्य
  • 100% पानी के नीचे परीक्षणों के साथ वाटरटाइट IP67 और NEMA 4X एल्यूमीनियम मिश्र धातु एन्क्लोजर
  • कंपन और नमी के प्रतिरोधी पूरी तरह से पॉटेड रेज़िन प्लास्टिक पैक्ड कंट्रोलर
  • अत्यधिक उच्च/निम्न तापमान पर उच्च आर्द्रता के साथ स्थिर संचालन
  • सभी धातु गियर सेल्फ-लॉकिंग वर्म गियर के साथ
  • CSA सूचीबद्ध/UL अनुपालन/CE चिह्नित/RoHS 3.0 परीक्षण

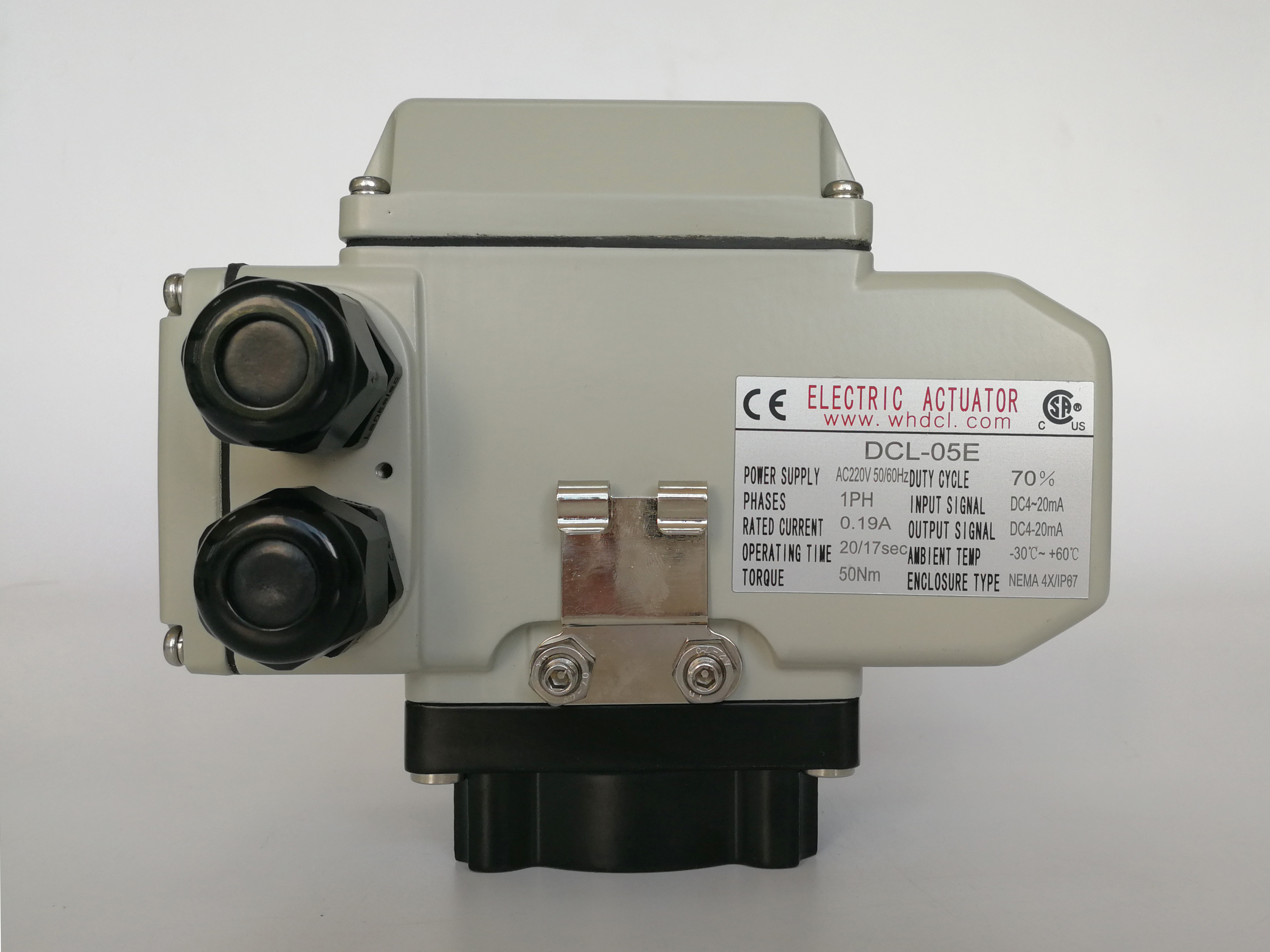

क्वार्टर टर्न CSA/CE 4-20mADC 50Nm 20S स्मार्ट इलेक्ट्रिक एक्ट्यूएटर 0 क्वार्टर टर्न CSA/CE 4-20mADC 50Nm 20S स्मार्ट इलेक्ट्रिक एक्ट्यूएटर 1
