इलेक्ट्रिक पोजिशनिंग 400Nm 30S क्वार्टर टर्न एक्चुएटर

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
उत्पत्ति के प्लेस वुहान, चीन
ब्रांड नाम DCL
प्रमाणन CE/ROHS/CSA/IP67
मॉडल संख्या डीसीएल ई मॉडल
न्यूनतम आदेश मात्रा 1पीसी
पैकेजिंग विवरण कार्टन/पैलेट
प्रसव के समय चीन
भुगतान शर्तें डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता 5000PCS/महीना
उत्पाद विवरण
प्रोडक्ट का नाम क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर मोटर शक्ति 6W से 140W
संरक्षण ग्रेड IP67 NEMA4/4X विशेषता संक्षारण प्रतिरोधी एक्चुएटर
साथ विद्युत स्थिति व्यवस्था कुल वजन 1.2 किग्रा से 20 किग्रा
परिवेश का तापमान -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F रंग ग्रे/काला या अनुकूलित
प्रमुखता देना

400Nm इलेक्ट्रिक क्वार्टर टर्न एक्चुएटर

,

स्मार्ट इलेक्ट्रिक पोजिशनिंग एक्चुएटर

,

वारंटी के साथ 30S क्वार्टर टर्न एक्चुएटर
एक संदेश छोड़ें
उत्पाद विवरण

DCL-05E~250E पैरामीटर.pdf

विद्युत पोजिशनिंग सिस्टम के साथ संक्षारण प्रतिरोधी क्वार्टर टर्न इलेक्ट्रिक एक्चुएटर

विनिर्देश

प्रकार DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
पावर AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
आउटपुट टॉर्क 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
कार्यकारी समय 20S 30S 30S 30S 45S 30S 90S 110S
घुमाव कोण 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
मोटर पावर 10W 25W 40W 90W 90W 120W 140W 140W
रेटेड करंट 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
कुल वजन 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
इनपुट सिग्नल 4-20mADC,1-5VDC,2-10VDC
आउटपुट सिग्नल 4-20mADC
बुनियादी त्रुटि ±1% से अधिक नहीं
पुनरावर्ती त्रुटि 1% से अधिक नहीं
डेड स्पेस 0.5%-5.0% समायोज्य
डैम्पिंग विशेषता 0 बार
एक्चुएटर में पुनरावर्ती त्रुटि ≤1%
इन्सुलेटिंग प्रतिरोध AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
वोल्टेज झेलने की क्षमता वर्ग AC24V:500VAC 1मिनट AC110/220V:1500VAC 1मिनट
सुरक्षा वर्ग IP67
स्थापना कोण किसी भी कोण पर 360°
इलेक्ट्रिक इंटरफ़ेस दो G1/2 वाटरप्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए
परिवेश तापमान -20℃~+55℃
वैकल्पिक कार्य ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच/डोम इंडिकेटर/हैंडल
टिप्पणी कोई अन्य इनपुट या आउटपुट सिग्नल आवश्यक हो, तो कृपया खरीद आदेश में निर्दिष्ट करें।

विशेषताएं

  • अद्वितीय इंटीग्रल मोटर/कंट्रोल पैक/हाउसिंग डिज़ाइन बहुत छोटे आकार और सुंदर उपस्थिति के साथ
  • 1000 घंटे नमक स्प्रे और C3 स्तर संक्षारण प्रतिरोध
  • वाल्व स्थिति संकेतक/फ्लैट संकेतक या उत्तल संकेतक उपलब्ध
  • इनपुट सिग्नल के लिए आनुपातिक क्वार्टर टर्न, यांत्रिक सीमाएं
  • स्मार्ट फुल पॉटेड कंट्रोलर के टॉर्क टेस्ट फ़ंक्शन द्वारा ओवर टॉर्क प्रोटेक्शन
  • थर्मल ओवरलोड प्रोटेक्शन के साथ हेवी ड्यूटी मोटर
  • सभी धातु गियर सेल्फ-लॉकिंग वर्म गियर के साथ
  • मानक के रूप में लगातार आउटपुट स्थिति निगरानी सिग्नल के साथ ऑटो-कैलिब्रेटिंग
  • एक स्मार्ट कंट्रोल पैक में मल्टी इनपुट सिग्नल स्विच करने योग्य
  • कंपन और नमी के प्रतिरोधी पूरी तरह से पॉटेड रेज़िन प्लास्टिक पैकेज्ड कंट्रोलर
  • मानक ISO5211 मल्टी-फ्लैंज वाल्व माउंटिंग
  • रिंच या हैंडव्हील के साथ मैनुअल ओवरराइड
  • CSA सूचीबद्ध/UL अनुपालन/CE चिह्नित/RoHS 3.0 परीक्षण किया गया

विवरण

DCL मॉड्यूलेटिंग इलेक्ट्रिक एक्चुएटर एक कॉम्पैक्ट स्मार्ट कंट्रोलर से लैस हैं जो विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई इनपुट सिग्नल विकल्पों का समर्थन करता है।

मानक इनपुट सिग्नल में शामिल हैं 4–20 mA और 2–10 V, विशेष कॉन्फ़िगरेशन के साथ 4–20 mA और 1–5 V के लिए उपलब्ध हैं।

उन उद्योगों में जहां दोहरे सिग्नल मानक मौजूद हैं या सिस्टम अपग्रेड की आवश्यकता है, DCL स्मार्ट मॉड्यूलेटिंग एक्चुएटर को मौजूदा नियंत्रण प्रणाली को संशोधित किए बिना सीधे बदला जा सकता है, जिससे निर्बाध एकीकरण और लागत दक्षता सुनिश्चित होती है।

सभी एक्चुएटर का कठोरता से परीक्षण किया जाता है और UL और CSA मानकों के अनुपालन में CSA द्वारा प्रमाणित किया जाता है।

वे प्रति घंटे 1,200 स्टार्ट तक और रेटेड टॉर्क स्थितियों के तहत उनकी सेवा जीवन भर 200,000 से अधिक कुल ऑपरेटिंग चक्र तक करने में सक्षम हैं।

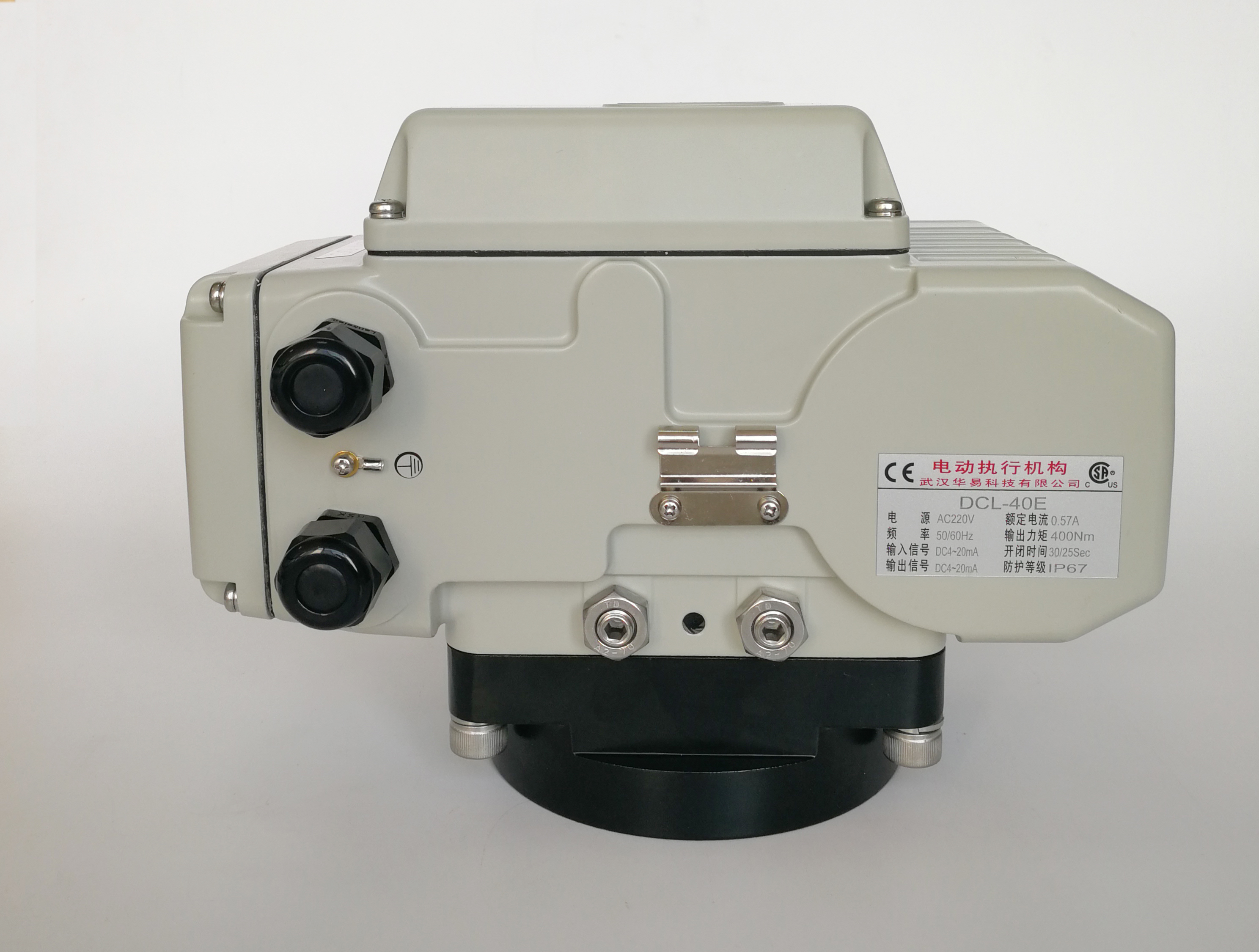

इलेक्ट्रिक पोजिशनिंग 400Nm 30S क्वार्टर टर्न एक्चुएटर 0
