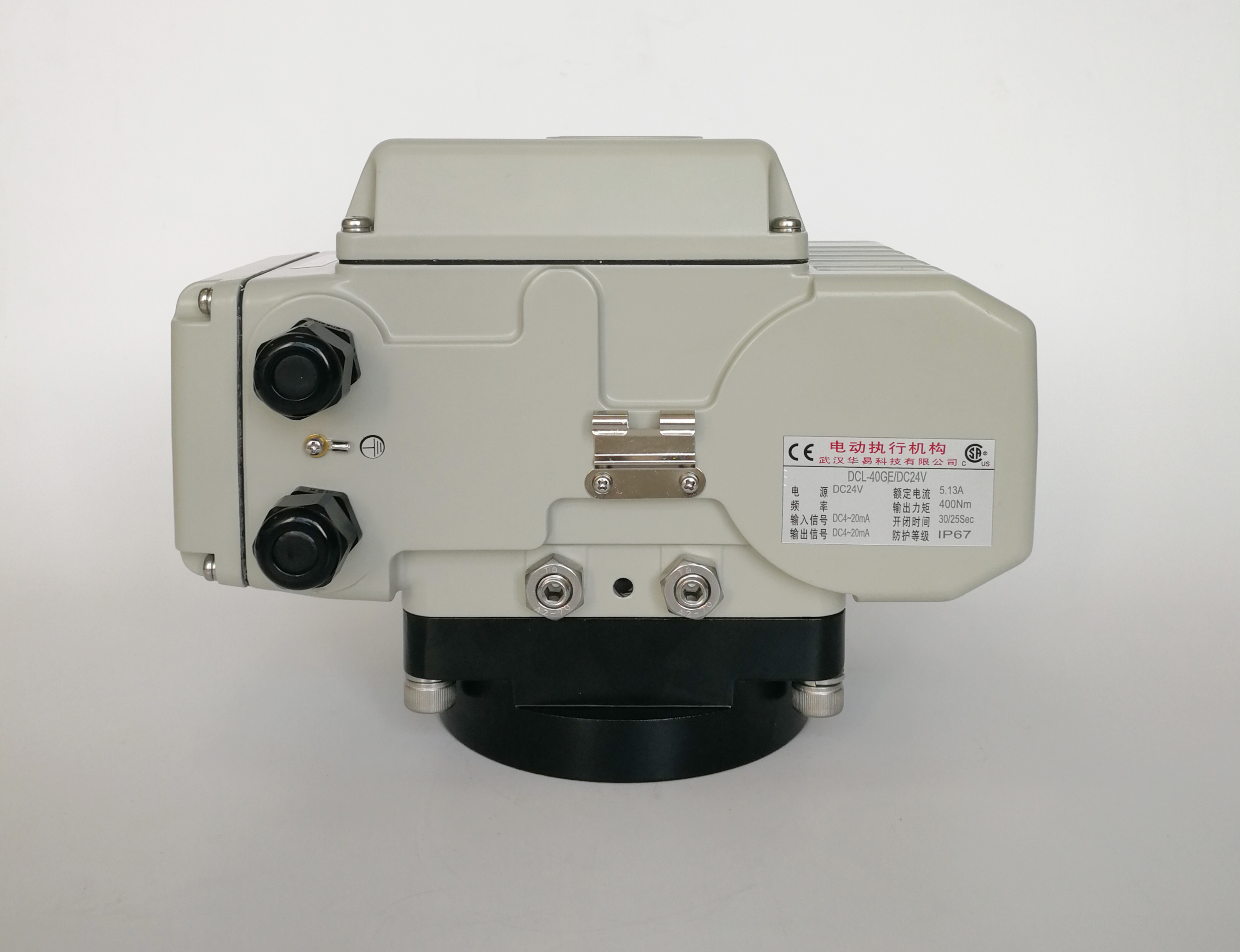

IP67 CE मॉड्यूलेटिंग DC24V ब्रशलेस क्वार्टर टर्न इलेक्ट्रिक एक्चुएटर

DCL-10GE 40GE आयाम और पैरामीटर.pdf

• टॉर्क एक निश्चित सीमा के भीतर ठीक से सेट किया जा सकता है
• भारी शुल्क डीसी ब्रशलेस मोटर कम तापमान बढ़ रहा है, लंबे जीवन, उच्च प्रारंभ टोक़ और बहुत कम जड़ता बल प्रदान करते हैं
• वर्तमान द्वारा टॉर्क परीक्षण नियंत्रण और ओवर टॉर्क सुरक्षा
• कॉम्पैक्ट स्मार्ट राल प्लास्टिक पैक आनुपातिक सर्वो नियंत्रक स्थापित
• आईपी 67 मजबूत एल्यूमीनियम मिश्र धातु के साथ आवरण, धूल और पानी के खिलाफ सुरक्षा
• मैनुअल ओवरराइड
• ISO5211 प्रत्यक्ष स्थापना
• यूएल मानक/सीएसए सूचीबद्ध/सीई चिह्नित/रोएचएस 3 अनुरूप

DCL-10GE/40GE 24VDC द्वारा संचालित है और 4-20mA या 2-10V इनपुट सिग्नल द्वारा आनुपातिक रूप से नियंत्रित किया जाता है। एकीकृत DC ब्रशलेस मोटर एक्ट्यूएटर अनुप्रयोगों के लिए महत्वपूर्ण लाभ प्रदान करता है।इसके स्थायी चुंबक रोटर के लिए धन्यवाद, मोटर का तापमान वृद्धि मानक एसी मोटर की तुलना में 20°C कम है, जो लगातार स्टार्टअप के दौरान भी न्यूनतम गर्मी उत्पादन सुनिश्चित करता है।उच्च स्टार्ट-अप टॉर्क और मजबूत अधिभार क्षमता के साथ डिज़ाइन किया गया, एक्ट्यूएटर प्रति घंटे 1200 ऑपरेशन तक कर सकता है।

इसके अतिरिक्त, डीसी ब्रशलेस मोटर यांत्रिक घर्षण के बिना काम करता है और रिवर्स इलेक्ट्रोमैग्नेटिक ब्रेकिंग की सुविधा है।पोजिशनिंग सटीकता में सुधार ( ± 1% से कम त्रुटि के साथ) और कंपन को कम करने के लिए, लक्ष्य सेटपॉइंट के करीब आने पर मोटर स्वचालित रूप से धीमा हो जाता है।

एक फंसे वाल्व के मामले में सामान्य से अधिक टोक़ की आवश्यकता होती है, जीई-सीरीज़ के एक्ट्यूएटर में एक बुद्धिमान रिकवरी फ़ंक्शन का उपयोग किया जाता हैः यह स्वचालित रूप से थोड़ा पीछे मुड़ जाएगा,फिर एक कम गति और एक उच्च टोक़ पर आगे घूमने के लिए बाधा से आगे धक्का जब तक वाल्व सामान्य परिचालन गति पर सुचारू रूप से चलता है.
