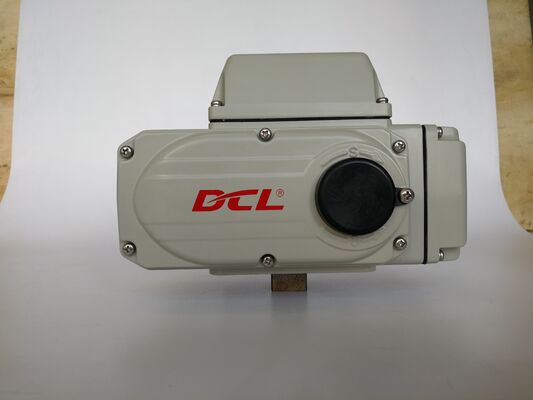

CSA/CE 2-10V 4-20mA 90° 100Nm 30S क्वार्टर टर्न स्मार्ट इलेक्ट्रिक एक्ट्यूएटर
| उत्पत्ति के प्लेस | वुहान, चीन |
|---|---|
| ब्रांड नाम | DCL |
| प्रमाणन | CE/ROHS/CSA/IP67 |
| मॉडल संख्या | सभी मॉड्यूलेटिंग प्रकार इलेक्ट्रिक एक्ट्यूएटर्स （DCL-02E को छोड़कर） |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| पैकेजिंग विवरण | कार्टन/पैलेट |
| प्रसव के समय | 7 कार्य दिवस |
| भुगतान शर्तें | डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 5000 पीसी/माह |
उत्पाद विवरण
| मानक समय/टोक़ | 15s से 75s/18nm से 2500nm/160in.lbs से 22125in.lbs | स्थापना कोण | 360° |
|---|---|---|---|
| इनपुट संकेत | 4-20MA या 2-10V / 1-5V वैकल्पिक | उत्पादन में संकेत | पॉली बैग |
| परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | कुल वजन | 2.5 किग्रा से 20 किग्रा |
| मोटर शक्ति | 10w से 140W | संरक्षण ग्रेड | IP67 NEMA4/4X |
| बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC | ||
| प्रमुखता देना | सीएसए/सीई प्रमाणित इलेक्ट्रिक एक्ट्यूएटर,100 एनएम के टॉर्क के साथ स्मार्ट एक्ट्यूएटर,4-20mA क्वार्टर टर्न एक्ट्यूएटर |
||
उत्पाद विवरण
विभिन्न इनपुट सिग्नल स्मार्ट इलेक्ट्रिक एक्चुएटर / 4-20mA और 2-10V इनपुट स्विचेबल
डीसीएल मॉड्यूलेटिंग इलेक्ट्रिक एक्चुएटर्स एक स्मार्ट, कॉम्पैक्ट कंट्रोलर से लैस हैं जो दोहरे इनपुट सिग्नल को स्वीकार करने के लिए डिज़ाइन किया गया है, जो विभिन्न अनुप्रयोगों में बहुमुखी प्रतिभा प्रदान करता है। मानक मॉडल समर्थन करते हैं4-20mA और 2-10Vइनपुट, जबकि विशेष कॉन्फ़िगरेशन प्रदान करते हैं4-20mA और 1-5Vविकल्प.
औद्योगिक वातावरण में जो कई सिग्नल प्रकारों का उपयोग करते हैं या सिस्टम अपग्रेड के दौर से गुजर रहे हैं, ये स्मार्ट एक्चुएटर निर्बाध ड्रॉप-इन प्रतिस्थापन के रूप में काम करते हैं, जो मौजूदा नियंत्रण पैक को बदलने की आवश्यकता को पूरी तरह से समाप्त कर देते हैं।
उच्चतम स्तर की सुरक्षा और विश्वसनीयता सुनिश्चित करते हुए, सभी मॉड्यूलेटिंग एक्चुएटर्स का सीएसए द्वारा कड़ाई से परीक्षण किया जाता हैयूएल/सीएसए मानकऔर एसजीएस द्वारासीई मानक. इसके अतिरिक्त, कठोर पर्यावरणीय आवश्यकताओं को पूरा करने के लिए मॉड्यूलेटिंग क्षमताओं वाले अग्नि-सुरक्षित इलेक्ट्रिक एक्चुएटर उपलब्ध हैं।
विनिर्देश
| प्रकार | डीसीएल-05ई | डीसीएल-10ई | डीसीएल-20ई | डीसीएल-40ई | डीसीएल-60ई | डीसीएल-100ई | डीसीएल-200ई | डीसीएल-300ई |
|---|---|---|---|---|---|---|---|---|
| शक्ति | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| आउटपुट टॉर्क | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| अभिनय का समय | 20एस | 30एस | 30एस | 30एस | 45एस | 30एस | 90 के दशक | 110एस |
| घूमने वाला कोण | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| मोटर शक्ति | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| वर्तमान मूल्यांकित | 1.50/0.24/ 0.16ए | 2.12/0.57/ 0.35ए | 3.65/0.65/ 0.37ए | 6.80/1.12/ 0.57ए | 6.80/1.18/ 0.60ए | 1.93/0.94ए | 1.75/0.96ए | 1.75/0.98ए |
| कुल वजन | 2.5 किलो | 4.5 किग्रा | 9 किलो | 9.5 किग्रा | 10 किग्रा | 19 किग्रा | 19.5 किग्रा | 20 किलो |
| इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC | |||||||
| आउटपुट सिंगल | 4-20mADC | |||||||
| मूल त्रुटि | ±1% से अधिक नहीं | |||||||
| पारस्परिक त्रुटि | 1% से अधिक नहीं | |||||||
| डेड स्पेस | 0.5%-5.0% समायोज्य | |||||||
| भिगोने की विशेषता | 0 बार | |||||||
| एक्चुएटर में बार-बार त्रुटि | ≤1% | |||||||
| इन्सुलेट प्रतिरोध | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| वोल्टेज वर्ग का सामना करें | AC24V:500VAC 1 मिनट AC110/220V:1500VAC 1 मिनट | |||||||
| संरक्षण वर्ग | आईपी67 | |||||||
| स्थापना कोण | किसी भी कोण पर 360° | |||||||
| इलेक्ट्रिक इंटरफ़ेस | दो G1/2 वाटर-प्रूफ केबल कनेक्टर, एक पावर लाइन के लिए और एक सिग्नल लाइन के लिए | |||||||
| परिवेश का तापमान | -20℃~+55℃ | |||||||
| वैकल्पिक कार्य | ओवर-टॉर्क रक्षक/डीह्यूमिडिफाई हीटर/निष्क्रिय संपर्क स्विच/डोम संकेतक/हैंडल | |||||||
| टिप्पणी | किसी अन्य इनपुट या आउटपुट सिग्नल की आवश्यकता, कृपया खरीद आदेश में निर्दिष्ट करें। | |||||||
विशेषताएँ
- इनपुट नियंत्रण सिग्नल, यांत्रिक सीमाओं के आनुपातिक के साथ क्वार्टर टर्न
- मानक के रूप में लगातार आउटपुट स्थिति निगरानी सिग्नल के साथ ऑटो-कैलिब्रेटिंग
- एक स्मार्ट कंट्रोल पैक में मल्टी इनपुट सिग्नल स्विच करने योग्य
- 100% पानी के भीतर परीक्षण के साथ वॉटरटाइट IP67 और NEMA 4X एल्यूमीनियम मिश्र धातु संलग्नक
- पूरी तरह से पॉटेड रेज़िन प्लास्टिक पैकेज्ड नियंत्रक कंपन और नमी के प्रति प्रतिरोधी है
- उच्च आर्द्रता के साथ अतिरिक्त उच्च/निम्न तापमान पर स्थिर संचालन
- सेल्फ-लॉकिंग वर्म गियर के साथ सभी मेटल गियर
- सीएसए सूचीबद्ध/यूएल अनुपालन/सीई चिह्नित/आरओएचएस 3.0 परीक्षण किया गया
