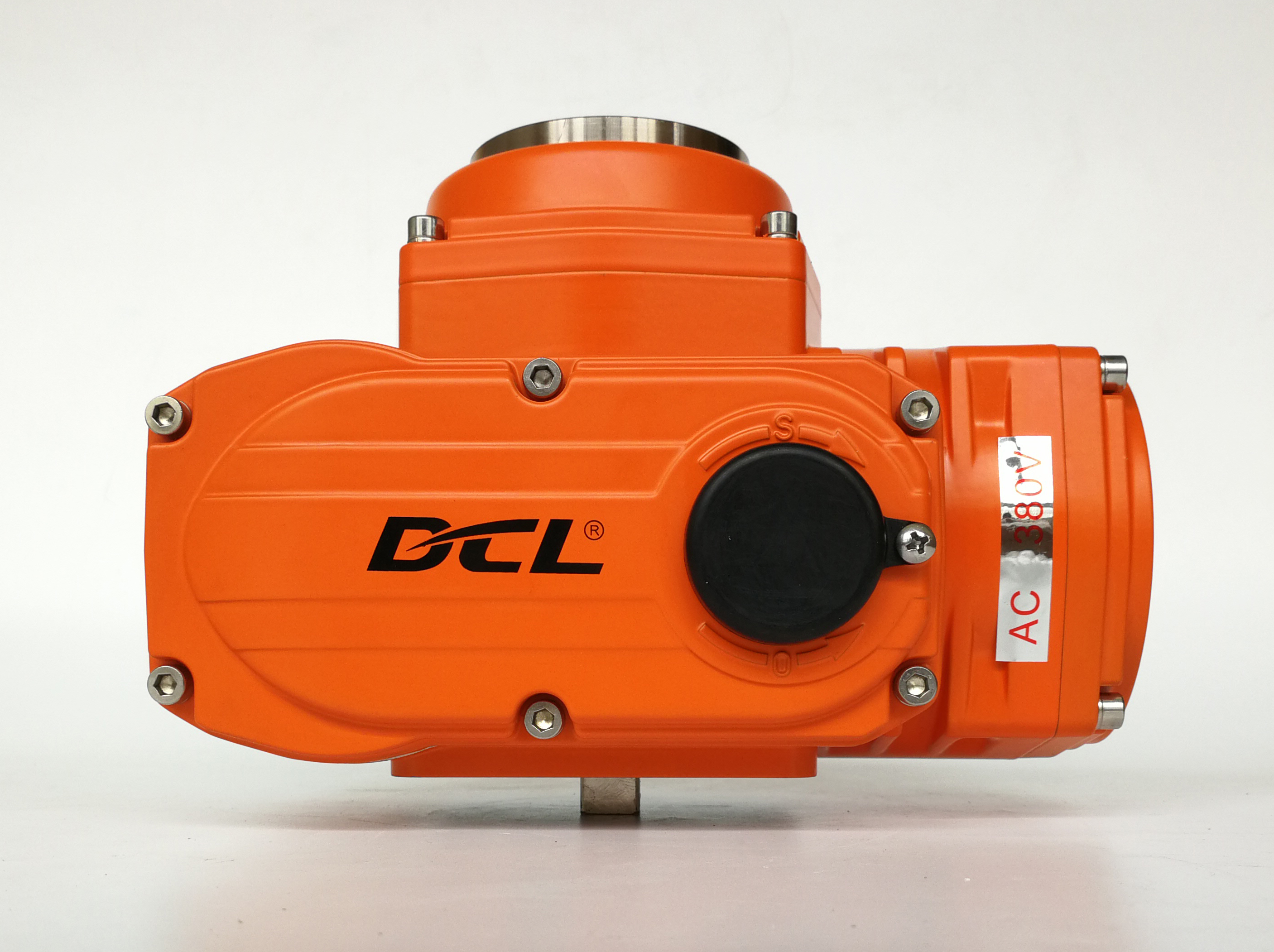

सीएसए एटेक्स मॉड्यूलेटिंग एसी110वी 400एनएम 30एस क्वार्टर टर्न विस्फोट प्रूफ इलेक्ट्रिक एक्चुएटर

• यांत्रिक सीमाओं के साथ क्वार्टर टर्न ऑपरेशन
• थर्मल ओवरलोड प्रोटेक्शन के साथ हेवी ड्यूटी मोटर
• पाउडर कोटिंग के साथ रग्ड IP68/NEMA 4X एल्यूमीनियम अलॉय हाउसिंग
• ज़ोन सिस्टम और ग्रुप C, D T4 के लिए एक्सप्लोजन प्रूफ ग्रेड ExdIICT4, डिवीजन सिस्टम के लिए T4
• ओवर टॉर्क प्रोटेक्शन उपलब्ध है
• एंटी-कंडेंसेशन हीटर वैकल्पिक है
• स्टैंडर्ड ISO5211 डायरेक्ट इंस्टॉलेशन
• एलन रिंच या हैंडव्हील के साथ मैनुअल ओवरराइड
• CSA सर्टिफिकेशन
• अपडेट: DC12V पावर सप्लाई मॉडल DCL-Ex05, DCL-Ex10 और DCL-Ex20 को CSA सर्टिफिकेशन मिल गया है।

DCL एक्सप्लोजन-प्रूफ इलेक्ट्रिक एक्चुएटर्स को वैकल्पिक रूप से बिल्ट-इन ओवर-टॉर्क प्रोटेक्शन सिस्टम से लैस किया जा सकता है।

खतरनाक-ड्यूटी पाइपलाइन अनुप्रयोगों में, माध्यम के क्रिस्टलीकरण, जमाव, या विदेशी कणों के कारण वाल्व जाम हो सकते हैं। जब वाल्व ऑपरेटिंग टॉर्क तेजी से बढ़ता है और निर्धारित सीमा तक पहुंच जाता है, तो टॉर्क स्विच तुरंत मोटर पावर सप्लाई को बाधित कर देता है। यह वाल्व स्टेम क्षति को रोकने में मदद करता है और अत्यधिक यांत्रिक लोड से आंतरिक गियर ट्रांसमिशन की रक्षा करता है।

अतिरिक्त मोटर सुरक्षा के लिए, उच्च-संवेदनशीलता PTC थर्मल प्रोटेक्टर सीधे मोटर वाइंडिंग में एम्बेडेड होते हैं। यदि मोटर रुक जाती है और वाइंडिंग का तापमान 105°C तक बढ़ जाता है, तो सुरक्षा सर्किट स्वचालित रूप से पावर सप्लाई काट देता है। एक बार जब वाइंडिंग का तापमान लगभग 80–90°C तक गिर जाता है, तो सर्किट स्वचालित रूप से रीसेट हो जाता है, जिससे ऑपरेशन फिर से शुरू हो जाता है। साथ में, ओवर-टॉर्क प्रोटेक्शन और मोटर थर्मल प्रोटेक्शन यांत्रिक ओवरलोड और असामान्य मोटर हीटिंग के खिलाफ सुरक्षा की दो स्वतंत्र परतें प्रदान करते हैं।

DCL एक्सप्लोजन-प्रूफ इलेक्ट्रिक एक्चुएटर्स को विस्फोटक गैस और ज्वलनशील धूल के वातावरण में उपयोग के लिए डिज़ाइन किया गया है, जिसमें भूमिगत कोयला खदान अनुप्रयोगों को छोड़कर। उनका एक्सप्लोजन-प्रूफ डिज़ाइन उन्हें 90% से अधिक विशिष्ट औद्योगिक खतरनाक-क्षेत्र अनुप्रयोगों के लिए उपयुक्त बनाता है।

आसपास के विस्फोटक वातावरण में आंतरिक प्रज्वलन को फैलने से रोकने के लिए, मोटर चैंबर, इलेक्ट्रॉनिक घटक डिब्बे और टर्मिनल डिब्बे को कड़े Ex d फ्लेमप्रूफ आवश्यकताओं के अनुसार डिज़ाइन और निर्मित किया गया है। महत्वपूर्ण एनक्लोजर इंटरफेस पर प्रिसिजन-मशीन सिलिंड्रिकल फ्लेमप्रूफ जॉइंट्स का उपयोग किया जाता है।

प्रत्येक फ्लेमप्रूफ जॉइंट की क्लीयरेंस और एंगेजमेंट की लंबाई को फ्लेम प्रोपेगेशन को प्रतिबंधित करने के लिए सावधानीपूर्वक नियंत्रित किया जाता है। एक मजबूत डाई-कास्ट एल्यूमीनियम अलॉय एनक्लोजर के साथ मिलकर, एक्चुएटर को एनक्लोजर की अखंडता से समझौता किए बिना आंतरिक विस्फोट से उत्पन्न उच्च क्षणिक दबाव का सामना करने के लिए इंजीनियर किया गया है, जिससे इग्निशन स्रोतों को हाउसिंग के भीतर समाहित किया जा सके।

DCL एक्सप्लोजन-प्रूफ इलेक्ट्रिक एक्चुएटर्स को IP68 रेट किया गया है और वे उत्तरी अमेरिकी CSA सर्टिफिकेशन रखते हैं। वे ANSI/UL 60079-1 और CSA C22.2 No. 30 आवश्यकताओं का अनुपालन करते हैं और डिवीजन और ज़ोन दोनों सिस्टम के तहत वर्गीकृत खतरनाक स्थानों के लिए उपयुक्त हैं, जिनमें शामिल हैंक्लास I, डिवीजन 1 और क्लास I, ज़ोन 1 अनुप्रयोग।
