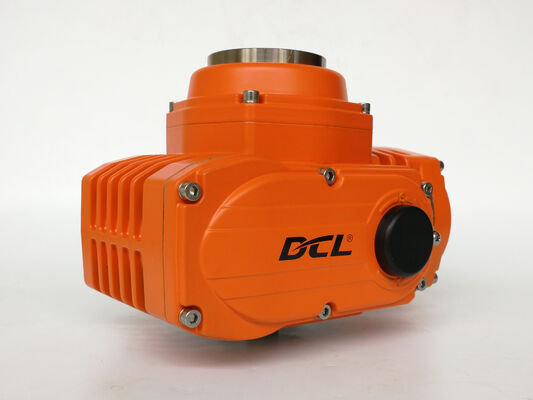

सीएसए एटीईएक्स आईपी68 50एनएम~3000एनएम औद्योगिक वाल्व स्वचालन के लिए विस्फोट-रोधी क्वार्टर-टर्न इलेक्ट्रिक एक्चुएटर
उत्पाद विवरण
| मानक टोक़ | 100nm से 600nm | मानक काल | 30s से 45s |
|---|---|---|---|
| कुल वजन | 5 किग्रा से 10 किग्रा | बिजली की आपूर्ति | 24VAC/110VAV/220VAC/380VAC/24VDC |
| मोटर शक्ति | 15W से 90W | परिवेश का तापमान | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| स्थापना कोण | 360° | सीलिंग ग्रेड | IP68 NEMA4X |
उत्पाद विवरण
उत्पाद सुविधाएँ
-
50 से 3000 Nm तक का मानक आउटपुट टॉर्क, अधिकतम टॉर्क 65 से 3900 Nm तक।
-
IP68 एन्क्लोजर और -25°C से +55°C तक का परिवेश-तापमान रेंज।
-
विस्फोट-सुरक्षा अंकन में Ex db h IIC T4 Gb और Ex h tb IIIC T135°C Db शामिल हैं।
-
उत्तरी अमेरिकी रेटिंग में क्लास I, डिवीजन 1, ग्रुप C और D, T5/T6, और क्लास I, ज़ोन 1 शामिल हैं।
-
ऑन-ऑफ, पोजीशन-फीडबैक या मॉड्यूलेटिंग कंट्रोल के साथ उपलब्ध।
-
मॉड्यूलेटिंग संस्करण 4–20 mA, 1–5 VDC या 2–10 VDC इनपुट स्वीकार करते हैं और 4–20 mA पोजीशन फीडबैक प्रदान करते हैं।
-
बुनियादी मॉड्यूलेटिंग त्रुटि ±1% से अधिक नहीं है, जिसमें दोहराव त्रुटि 1% से अधिक नहीं है।
-
ISO 5211 डायरेक्ट-माउंट विकल्प और मॉडल-निर्भर DC12V, DC24V, AC110V, AC220V या AC380V पावर सप्लाई।
-
वैकल्पिक ओवर-टॉर्क सुरक्षा, एंटी-कंडेंसेशन हीटिंग, मोdbस RTU और फेल-सेफ रिटर्न।
उत्पाद विवरण
DCL विस्फोट-प्रूफ इलेक्ट्रिक एक्चुएटर रेंज तेल और गैस, पेट्रोकेमिकल, रासायनिक, धातु विज्ञान और अन्य औद्योगिक अनुप्रयोगों में क्वार्टर-टर्न वाल्व ऑटोमेशन का समर्थन करती है। DCL-Ex05 से DCL-Ex300 तक के मॉडल बॉल वाल्व, बटरफ्लाई वाल्व, प्लग वाल्व और अन्य संगत रोटरी वाल्व के लिए 50 से 3000 N·m तक का मानक आउटपुट टॉर्क प्रदान करते हैं।DCL-Ex05 से DCL-Ex30050 से 3000 N·mबॉल वाल्व, बटरफ्लाई वाल्व, प्लग वाल्व और अन्य संगत रोटरी वाल्व के लिए मानक आउटपुट टॉर्क प्रदान करते हैं।एन्क्लोजर और खतरनाक-क्षेत्र चयन
इस रेंज में IP68 एन्क्लोजर और -25°C से +55°C तक का निर्दिष्ट परिवेश तापमान रेंज है। खतरनाक-क्षेत्र विकल्पों में ATEX/IECEx-प्रमाणित कॉन्फ़िगरेशन और उत्तरी अमेरिकी क्लास I, डिवीजन 1, ग्रुप C और D कॉन्फ़िगरेशन शामिल हैं।
IP68 एन्क्लोजर-25°C से +55°Cक्लास I, डिवीजन 1, ग्रुप C और Dचयन स्थापना के गैस या धूल वर्गीकरण, तापमान आवश्यकताओं और लागू प्रमाणन से मेल खाना चाहिए। एक्चुएटर को निर्दिष्ट करने से पहले सटीक मॉडल, पूर्ण विस्फोट-सुरक्षा अंकन और प्रमाण पत्र की शर्तों की पुष्टि करें। केवल IP68 सुरक्षा खतरनाक-क्षेत्र उपयुक्तता स्थापित नहीं करती है।नियंत्रण और स्थिति प्रतिक्रियाउपलब्ध कॉन्फ़िगरेशन में ऑन/ऑफ नियंत्रण, ड्राई-कॉन्टैक्ट स्टेटस फीडबैक, पोटेंशियोमीटर फीडबैक और मॉड्यूलेटिंग पोजीशन कंट्रोल शामिल हैं।4–20 mA DC, 1–5 VDC या 2–10 VDC
4–20 mA DC पोजीशन फीडबैक
±1%
≤1%
ये आंकड़े संपूर्ण वाल्व सिस्टम की प्रवाह-नियंत्रण सटीकता के बजाय एक्चुएटर पोजिशनिंग प्रदर्शन का वर्णन करते हैं।वैकल्पिक सुरक्षा और पावर-लॉस प्रतिक्रियावैकल्पिक ओवर-टॉर्क सुरक्षा टॉर्क एक पूर्व-निर्धारित सीमा तक पहुंचने पर मोटर सर्किट को बाधित करती है, जिससे वाल्व में रुकावट के दौरान अत्यधिक लोडिंग से बचाने में मदद मिलती है।एक वैकल्पिक स्टोर्ड-एनर्जी फेल-सेफ कॉन्फ़िगरेशन मॉडल के आधार पर सुपरकैपेसिटर या बैटरी का उपयोग करता है। बाहरी पावर लॉस के बाद, यह चयनित सेटिंग के अनुसार वाल्व को पूरी तरह से खुला या पूरी तरह से बंद कर सकता है, या अपनी वर्तमान स्थिति बनाए रख सकता है।मॉडल और कॉन्फ़िगरेशन जांचऑर्डर करने से पहले, वाल्व ऑपरेटिंग टॉर्क, माउंटिंग आयाम, सप्लाई वोल्टेज, ट्रैवल एंगल, ऑपरेटिंग टाइम और कंट्रोल सिग्नल की पुष्टि करें। वैकल्पिक फ़ंक्शन और सहायक उपकरण भी चयनित मॉडल से मेल खाने चाहिए और लागू प्रमाणन दायरे के भीतर रहने चाहिए।विनिर्देश:Exd II CT4GbEx05E
Ex10E
Ex20E
Ex40E
Ex60E
शक्ति
AC110V/AC220V
| आउटपुट टॉर्क | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| कार्य समय | 20S | ||||
| 30S | 30S | 30S | 45S | घुमाव कोण | 0-90° |
| 0-90° | 0-90° | मोटर पावर | मोटर पावर | मोटर पावर | 10W |
| 25W | 0.24/0.15A | 0.24/0.15A | 0.24/0.15A | 0.24/0.15A | 0.24/0.15A |
| 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A | 3.0kg | 3.0kg |
| 5.0kg | 5.5kg | 9.5kg | 10.0kg | इनपुट सिग्नल | 4-20mADC,1-5VDC,2-10VDC |
| आउटपुट सिग्नल | 4-20mADC | बुनियादी त्रुटि | ±1% से अधिक नहीं | पुनरावर्ती त्रुटि | 1% से अधिक नहीं |
| डेड स्पेस | 0.5%-5.0% समायोज्य | ||||
| डैम्पिंग विशेषता | 0 बार | ||||
| एक्चुएटर में दोहराव त्रुटि | ≤1% | ||||
| इन्सुलेटिंग प्रतिरोध | 100MΩ/500VDC | ||||
| वोल्टेज झेलने की क्षमता वर्ग | 1500VAC 1 मिनट | ||||
| सुरक्षा वर्ग | IP68 | ||||
| विस्फोट-प्रूफ ग्रेड | Exd II CT4Gb | ||||
| स्थापना कोण | किसी भी कोण पर 360° | ||||
| इलेक्ट्रिक इंटरफ़ेस | 2-M20*1.5 विस्फोट-प्रूफ प्लग, क्लाइंट को केबल के अनुसार संबंधित विस्फोट-प्रूफ केबल कनेक्टर स्थापित करना चाहिए। | ||||
| जब केबल का चयन किया जाता है। | परिवेश तापमान | ||||
| -20℃~+60℃ | वैकल्पिक फ़ंक्शन | ||||
| ओवर-टॉर्क प्रोटेक्टर/डीह्यूमिडिफाई हीटर/पैसिव कॉन्टैक्ट स्विच | टिप्पणी | ||||
| कोई अन्य इनपुट या आउटपुट सिग्नल आवश्यक हो, तो कृपया खरीद आदेश में निर्दिष्ट करें। | |||||
